METRAHIT27M H+E CAR EX系列万用表主要特点

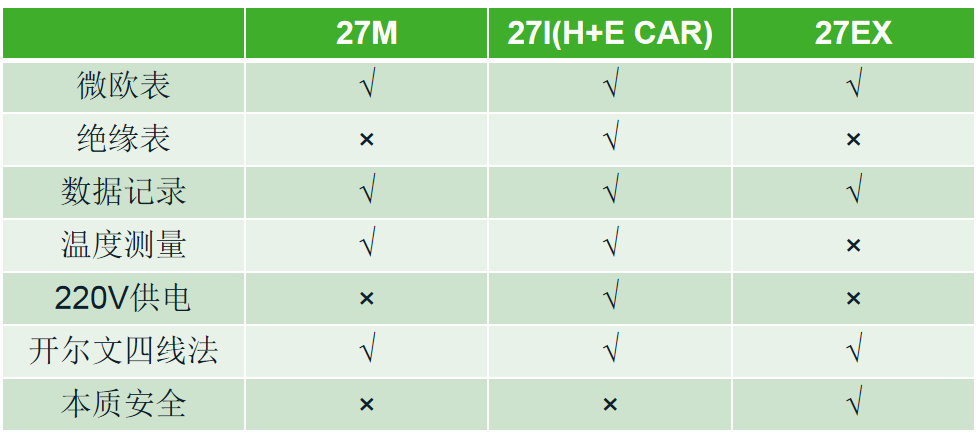

METRAHIT27系列万用表按主要功能分类

01、27M  ：微欧表，数字多用表

02、27I(H+E CAR)    ：微欧表，数字多用表，绝缘记录仪

03、27EX：本质安全型微欧表，数字多用表

METRAHIT27M H+E CAR EX系列万用表主要特点

■ 高度集成：微欧表、万用表、绝缘测试仪和数据记录仪四合一

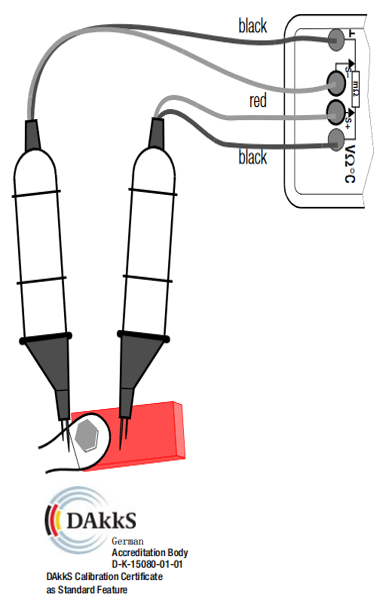

■ 开尔文四线法：相比于普通二线法，四线法可以极大程度消除线阻带来的影响，从而使得27系列万用表在小微电阻测试中精确度更高
■ 测试电流可选：20mA，200mA，1A(M&I); 10mA，100mA(EX)
■ DAkks认证的数字万用表：降低ISO9000质量体系内使用的运营成本

■ 液晶面板与背景照明

■ 220V供电：持续电源供电可保证在长时间使用条件下不会出现因电量不足而导致的测试读数跳动问题。
■ 本质安全：将设备内部和暴露于潜在爆炸性环境的连接导线可能产生的电火花或热效应能量限制在不能产生点燃的水平。

METRAHIT 27系列万用表主要应用领域

■ 航空航天

■ 汽车行业
■ 电机测试
■ 军工领域
■ 铁路
■ 其他

航空领域应用

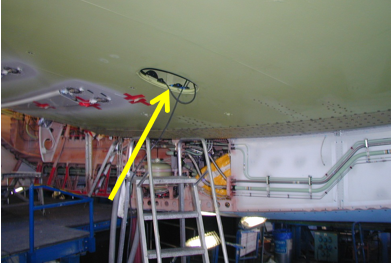

01、飞机燃油箱搭接电阻测量

■ 测试要求：便携，防爆

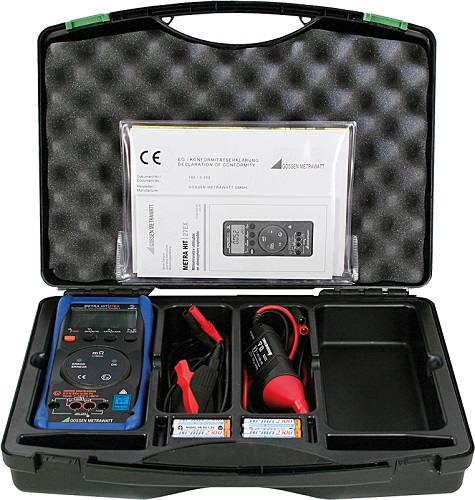

■ 推荐仪器：METRAHIT 27EX
▪ 0~30mΩ和30mΩ~300mΩ量程时测试电流为100mA
▪ 300mΩ~3Ω和3Ω~30Ω量程时测试电流为10mA
▪ 很小分辨率为0.01mΩ

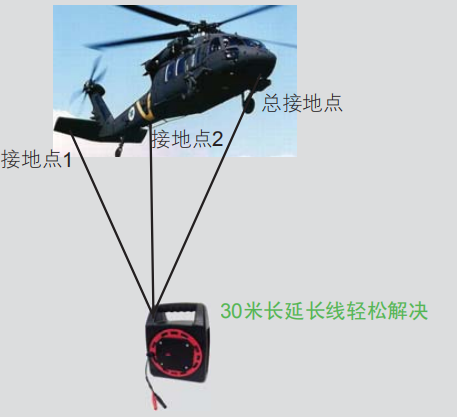

02、多接地点低阻测试

■ 测试要求：直升飞机维修后需测试多个接地点与总接地点之间连通是否良好
■ 推荐仪器：METRAHIT 27M

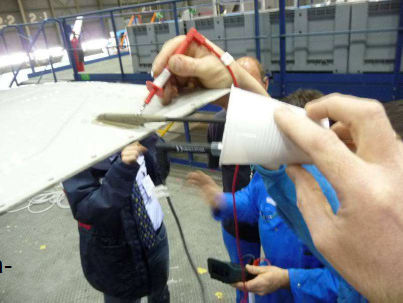

03、静电刷绝缘电阻测试

■ 测试要求：测试电压500V，利用水得到      和飞机机翼的良好接触，绝缘测试仪分别连接放电刷尖端和底座，测试结果在6-100MΩ间
■ 推荐仪器：METRAHIT 27I

04、静电刷搭接电阻测试

■ 测试要求：测量放电刷与机身之间连接点的搭接电阻
■ 推荐仪器：METRAHIT 27EX

05、飞机表皮焊点，铆钉搭接电阻测试(防雷测试)

■ 如果飞机表皮总电阻过大，防雷效果会变差
■ 推荐仪器：27M，27EX

汽车行业应用

01、等电位均衡连续性测试

■ 测试要求：
▪ UNECE R100 0.2A电流，至少持续5sec测试
▪ ISO6469-3:2018 ＜60Vdc的电压以及≥1A的电流，至少5sec测试
▪ GB/T18384:2020 ＜60Vdc的电压以及≥1A的电流，至少5sec测试
▪ 以上三种标准均要求电阻值不可超过0.1Ω

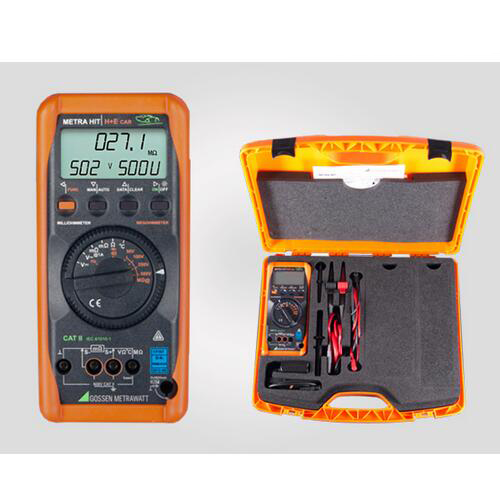

■ 推荐仪器：H+E CAR or 27I



02、B级电压电路绝缘测试

■ 测试要求：
▪ 根据ISO6469/GB18384要求，绝缘测试电压为500V和标准工作电压1.5倍中的较大者
▪ 在较大工作电压下，直流电路绝缘电阻应不小于100Ω/Ｖ，交流电路应不小于500Ω/Ｖ
■ 推荐仪器：27I，H+E CAR，其较大测试电压为500V，量程高达达到3GΩ


03、充电插座绝缘电阻测试

■ 根据GB/T18384规定，传导连接到电网的充电插座测试要求：
▪ 充电接口的绝缘电阻，包括充电时传导连接到到电网的电路，当充电接口断开时，至少要达到1MΩ；测试电压应大于高达充电电压
▪ 非传导连接到电网的充电插座测试要求同B级电压电路绝缘测试要求


电机测试

01、绝缘测试

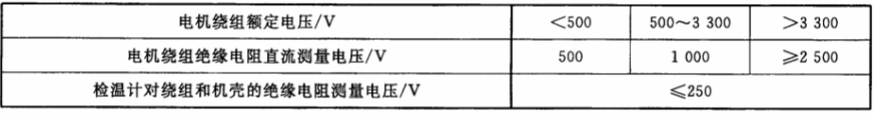

■ 测试要求：绕组之间以及绕组对外壳之间施加测试电压，电压等级根据电机绕组的额定工作电压而定，根据GB14711规定

电机热稳状态下，绝缘电阻要求为：（MΩ）

其中P，U分别为额定功率(kw)与额定电压(v)
■ 冷态下，额定电压1000vac，1500vdc以下电机绝缘电阻应大于5MΩ；额定电压1000vac，1500vdc以上电机绝缘电阻应大于50MΩ

■ 推荐仪器：27I，高达500V测试电压，量程3GΩ

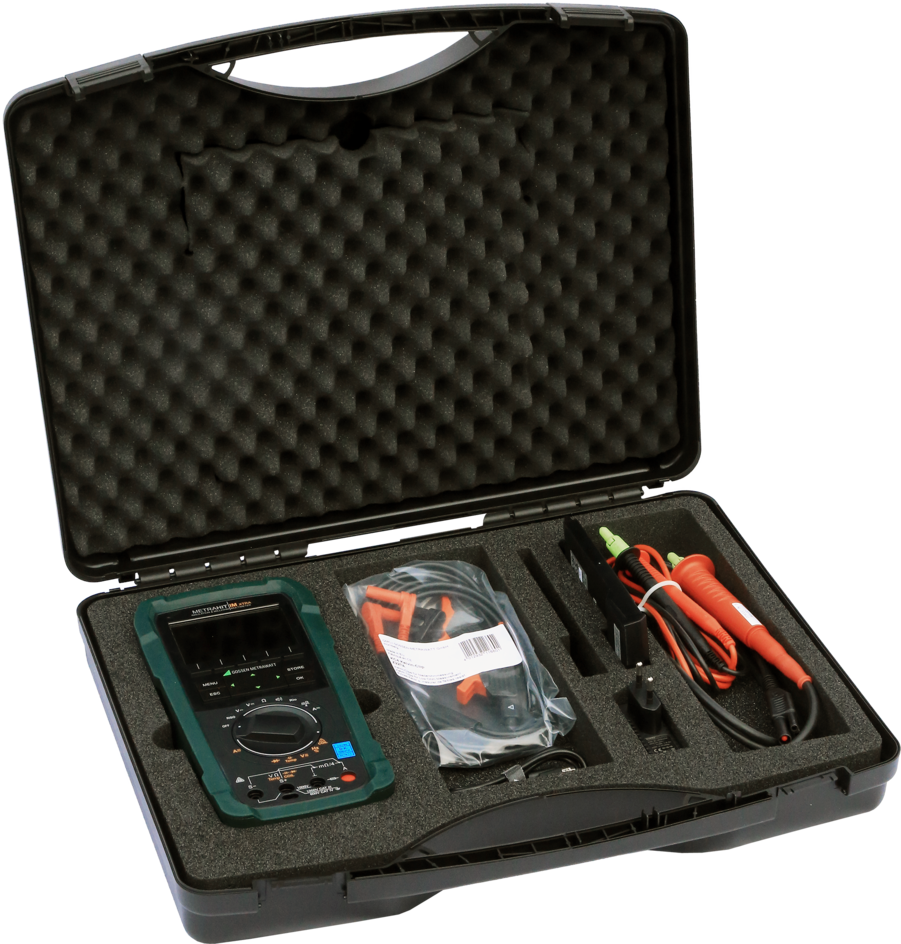

 IM XTRA，高达1000V测试电压，量程3.1GΩ

02、直流阻值测试

■ 测试要求：根据GB50150，通过测量冷态下的各绕组的电阻，任意一相电阻与三相电阻平均值相比，偏差不可超过±5%，测试电流不超过额定电流10%，时间不超过1分钟
■推荐仪器：27M
