TESTO红外热像仪在LED行业研发和品质管理的应用案列

TESTO红外热像仪在LED行业研发和品质管理的应用案列

一. LED研发
1-1.LED光源半导体芯片发热
利用热像仪,工程师可以根据得到的光源半导体芯片发热红外热图,分析出其芯片在工作时的温度,以及温度的分布情况,在此基础,达到提高LED产品寿命的目的。

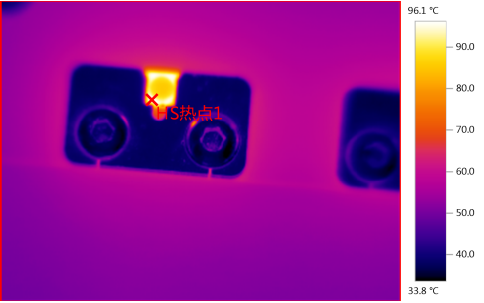

TESTO红外热像仪

芯片的发热情况

1-2.LED模块驱动电路
在LED产品研发中,需要工程师进行一部分驱动电路设计,例如整流器电路模块。利用红外热像仪,工程师可以迅速而便捷地发现电路上温度异常之处,便于完善电路设计。

1-3光衰试验
LED产品的光衰就是光在传输中的信号减弱,而现阶段LED大厂们做出的LED产品光衰程度都不相同,大功率LED同样存在光衰,这和温度有着直接的关系,主要是由晶片、荧光粉和封装技术决定的。目前,市场上的白光LED光衰可能是向民用照明进军的首要问题之一。

1-4.LED灯具散热器

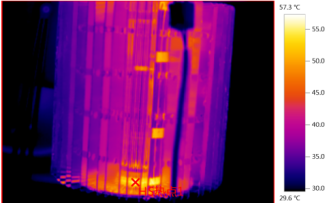

检测LED灯具散热器表面的温度分,如图:多热管散热结构,对LED灯具进行散热,通过热图对散热散热性能一目了然。

TESTO红外热像仪

(可见光)

TESTO红外热像仪
(红外图像)
TESTO红外热像仪
     (可见光与红外光叠加)

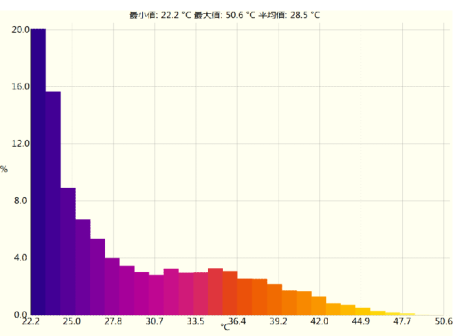

TESTO红外热像仪

  (温度分布直方图)

二.品质管理
2-1.半导体照明:吹制灯泡均匀性,通过红外热像仪抓拍产线玻璃吹泡的过程,进行参数修正,改善掐口工艺,可以有效提高产品成品率,降低成本。

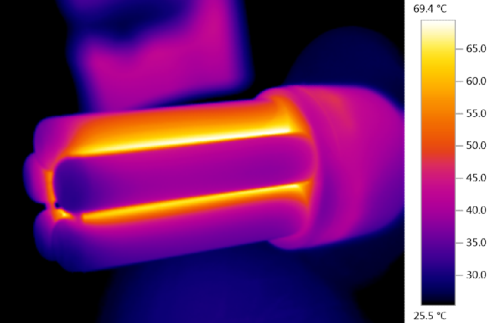

TESTO红外热像仪与半导体照明

灯管热分布

2-2.LED检测芯片封装前的温度
LED芯片封装前检测温度可以避免封装后因温度异常,降低废品率。此阶段手不能接触表面,红外热像仪能够很好的帮助客户发现此处的问题,作为流水线检测工具。

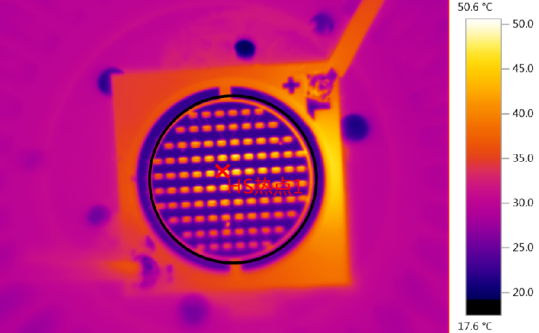

TESTO红外热像仪

芯片封装
TESTO红外热像仪
           芯片封装热分布直方图

2-3.LED成品显示屏开机测试
LED显示屏完成后,要做  后验收,通过不同颜色的测试来看屏幕是否符合交货的要求,目前大多数企业都没有这个流程。使用红外热像仪后,能够为厂家完善产品检测标准,提高产品质量。

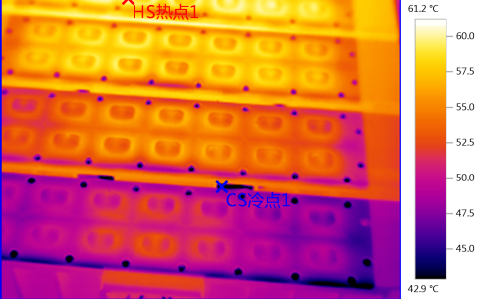

TESTO红外热像仪测试LED成品

成品检测

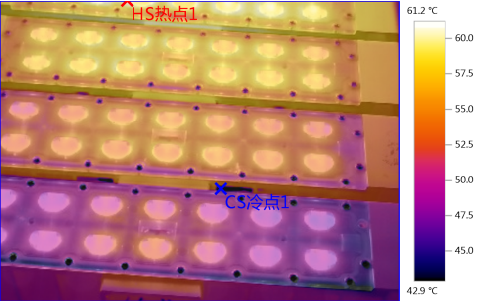

TESTO红外热像仪成品检测
             热叠加

拍摄**红外图像的注意事项:

可见光通常不会对红外图像产生影响。但是LED温度场,通常较为复杂,我们建议:
1.观察小目标或温差较小的物体,尽量选择热灵敏度较高的热像仪;
2.应使热像仪红外镜头与被测目标表面垂直;
3.拍摄时应该对好焦,熟练操作的用户推荐使用手动对焦(良好的对焦是图像清晰的前提);
4.先选用自动温标刻度测量温度范围,然后根据实际温度范围,通过手动设置温标,屏蔽不需要测量的对象。
