ST5520绝缘电阻测试仪对锂电池的绝缘电阻测量

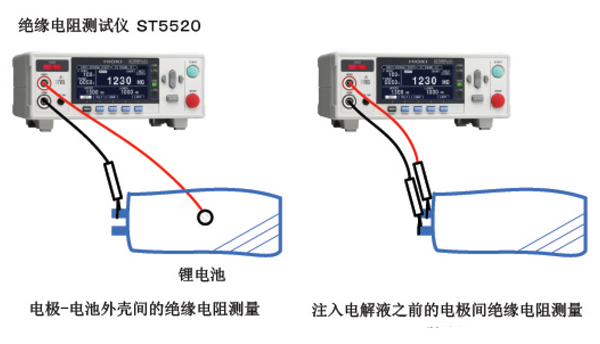

测量锂电池的电极和电池外部包装的绝缘电阻，或者在注入电解液之前的电极间的绝缘电阻。

在电动汽车等使用串联电池连接成高电压的用途上，测量电池的电极和电池外部包装间的电阻，检查绝缘电阻是否得到充分保证。而且，通过测量注入电解液之前的电极间的绝缘电阻，可以在前期过程中检出不良品。

ST5520的很快检查时间为50ms(0.05s)，实现了业界内很快的速度。和日置以前产品(3154)的检查时间为500ms(0.5s)相比，检查速度提升到了10倍。这样，实现了缩短检查时间的目的。

使为了防止不良品的流出，安装了提高检查品质的接触检查功能

检查中测试线断线和被测物接触不良引起不良时，可能出现不良品流出市场的情况。为了防止此类情况的发生，ST5520标配了接触检查功能，能够通知断线或接触不良。这样有利于提高检查品质。

绝缘电阻是通过在被测物上加上测试电压来测量的。锂电池、电池的绝缘检测中，没有规定具体的测试电压，而根据厂家的不同而不同。而且，连接器、继电器等元器件的话，依据往后的适用标准，推测测试电压也会有变化。因此，设计为测试电压能够任意设置，可在25~1000V的范围内以1V为单位进行设置。ST5520可自由设置测试电压值。
