复盘某新能源电驱测试台架在引入ANPA5000前后，多电机同步效率测试中数据一致性与相位偏差的改进过程，并整理可复用的验收要点，供同类台架参考。

痛点：不是精度不够，是“时间对不上”

台架初期使用多台设备分别采集直流母线、两台电机的三相输出以及扭矩/转速信号，再通过后处理对齐。单台设备单独看精度并不差，但联调时同一工况重复测试的效率结果会出现亚百分比级的离散。排查后发现，核心变量不在传感器或被测件，而在采集时基：不同设备之间的微秒级时延，在10kHz量级基频下已经足以产生可观测的相位偏移，折算到效率上形成了系统性的拼接误差。此外，其中一台设备的带宽在SiC工况下不足以完整捕获高频分量，进一步放大了分歧。

落地：用同一时基替代事后对齐

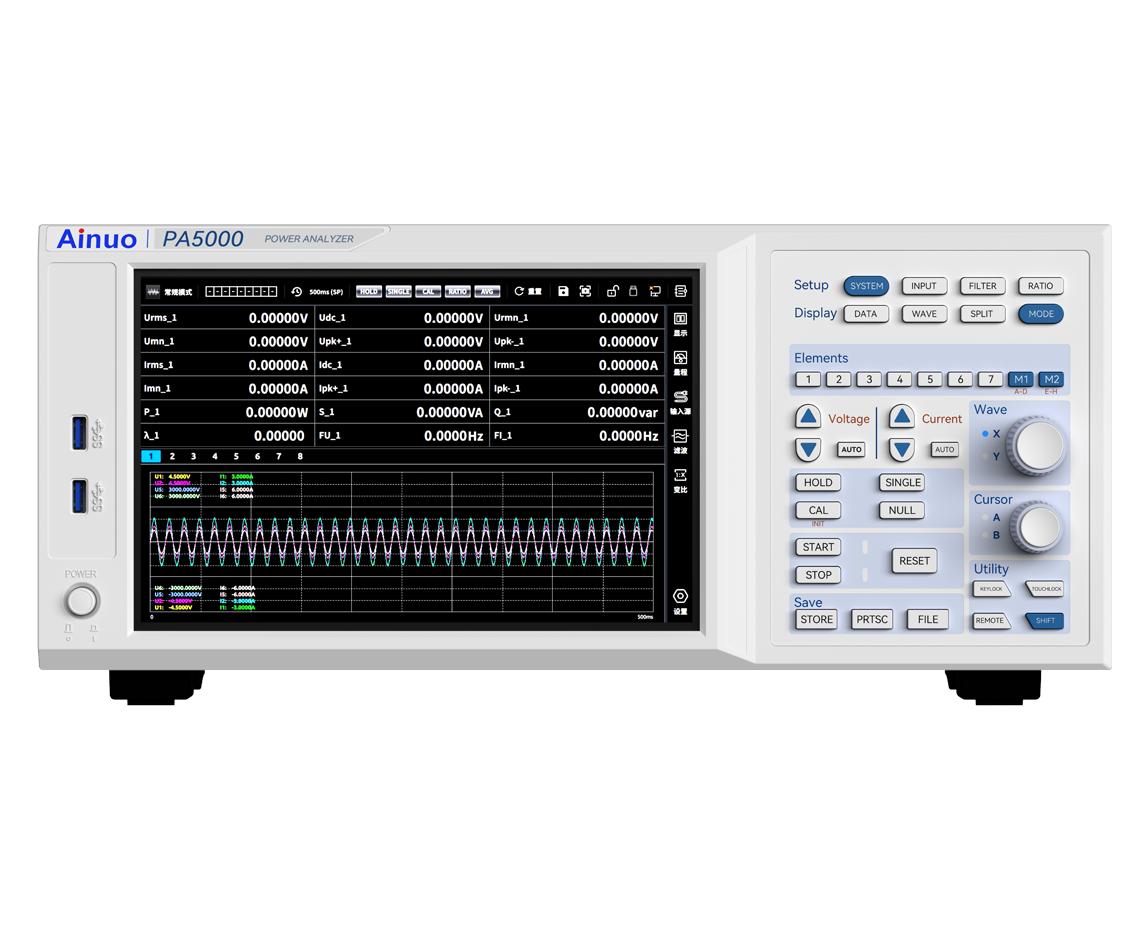

项目最终配置了ANPA5000的七通道同步测量单元，将双电机台架的直流输入、两组三相输出以及扭矩/转速信号纳入同一台仪器同步采集，电机测量通道负责扭矩与转速的电气化接入和机械功率计算。配置核验时，银飞电子工作人员没有只看单机精度页，而是在台架实际运行的功率因数点上，用比对方式检查了通道间相位一致性——这一步骤后来被客户纳入台架验收的固定动作。

效果：定性改善与验收锚点

由于项目数据涉及客户测试规范，此处不展开具体效率数值。可复述的改进方向是：同一工况多次重复测试的效率离散度收敛到与仪器自身重复性指标同一量级，跨设备拼接引入的“不可解释波动”在数据中不再作为主要误差源出现。另一个可观测的变化是，SiC工况下效率测试与硅基基准之间的差异开始具备可归因性，而不是被带宽截断和时延漂移所混淆。

可复用的验收要点

改进方法而非固定数值

如果同类台架暂时不具备七通道同步条件，一个低成本的前置排查方法是：用同一台设备轮测各支路，观察轮测结果与多设备同步采集之间的系统偏差方向。如果偏差随工况功率因数降低而显著增大，同步性和相位一致性就应当被置于比“换更高精度单机”更优先的位置。这一判断方法本身不依赖特定品牌或型号，但七通道同机同步是消除该误差路径的直接工程手段。
