深入解析柯尼卡美能达CA-500系列色彩分析仪的核心技术、工作原理与行业通用标准，对比老旧设备弊端，讲解CA-500在低亮度量程、波形测量、VRR闪烁度测试等方面的技术升级，帮助显示行业从业者看懂设备、选对仪器。

一、开篇：微显示时代，测量设备为什么跟不上了

近几年，MicroLED、MicroOLED、LCoS等新型微显示屏陆续走出实验室，进入AR/VR设备、医疗显示器、微型投影机等产品。它们体积小、像素密、色域宽、对比度高，发光方式从恒定背光转向像素级独立驱动。

老一代色彩分析仪大多为LCD和OLED电视设计，测量动态范围有限，低亮度下精度下降明显，采样频率跟不上新型显示的发光波形。产线测不快、研发测不准，成了不少企业的痛点。柯尼卡美能达CA-500系列色彩分析仪针对微显示器评估需求做了系统性技术升级。本文从工作原理、行业标准、设备对比三个维度，把CA-500的技术逻辑讲清楚。

二、色彩分析仪的核心技术详解

2.1基本工作原理：从光信号到色度数据

色彩分析仪的本质，是把显示器发出的光转化为可量化的亮度和色度数值。核心部件包括光学探头、滤色片组、光电传感器和数据处理单元。光线进入探头后，经过与人眼视觉响应匹配的滤色片，分解为三刺激值（X、Y、Z），再换算成亮度（cd/m²）、色度坐标（xy或u'v'）、色温等参数。

柯尼卡美能达CA-500系列色彩分析仪在这个基础架构上做了关键改进。它采用全新光学设计，扩大了测量动态范围，从极低亮度到高亮度都能保证精度和重复性。同一台CA-500既能测HDR高亮画面，也能测暗场细节，不需要换量程。

2.2亮度与色度测量

亮度测量是显示测试的基础。CA-500支持CIE1931xy和CIE1976u'v'等多种色空间显示，用户可根据测试标准选择。配合PC软件CA-S40，测量数据可实时显示，还能生成趋势图和波形图。

2.3Gamma校正测量

Gamma值描述显示器输入信号与输出亮度之间的非线性关系。标准sRGB显示器Gamma约为2.2，电视行业常用BT.1886标准。Gamma不准会导致画面偏灰或反差过大。CA-500可逐灰阶测量亮度，拟合Gamma曲线，帮助调校人员把显示器调到标准范围。

2.4闪烁度（Flicker）测量

闪烁度是影响观看舒适度的重要指标。传统LCD用PWM调光时低亮度频闪明显；OLED和MicroLED因像素自发光，驱动方式更复杂，闪烁特性更难捕捉。CA-500支持JEITA、VESA、FMA三种主流闪烁度测量方式，还新增了可变刷新率（VRR）闪烁度测量功能，后面会详细展开。

2.5波形测量

波形测量是CA-500的突出能力。它可以更高采样频率捕捉显示器的发光波形，尤其是低亮度区域的波形变化。这对分析OLED像素驱动方式、MicroLED动态调光行为非常重要。传统设备采样率不够，测出来的波形是"糊"的，CA-500能看到更细的时间维度细节。

三、行业通用技术标准

显示测量不是随便拿个仪器读数就行，背后有一套行业公认的标准体系。了解这些标准，才能看懂设备参数的真实含义。

这些标准的意义在于，不同实验室、不同厂家用统一方法测量，结果才有可比性。柯尼卡美能达CA-500系列色彩分析仪全面支持上述标准，测量数据可直接用于产品认证和跨厂对比。

需要特别说明的是VRR（可变刷新率）。随着电竞显示器和高端电视普及，屏幕刷新率不再固定，而是根据画面内容动态变化。传统闪烁度标准针对固定刷新率设计，VRR场景下怎么测闪烁，行业一直缺少统一方法。CA-500新增的VRR闪烁度评价指数，就是为了填补这个空白。

四、老旧设备的技术弊端

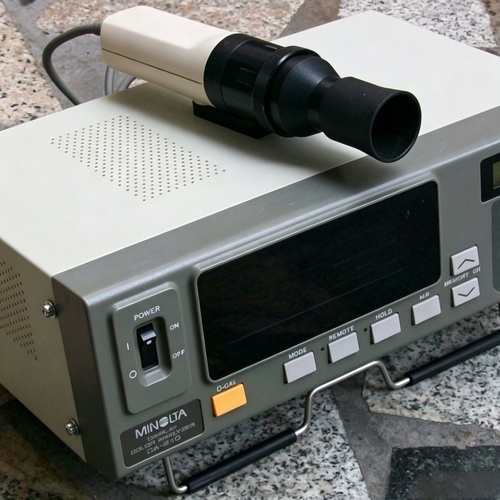

很多显示企业还在用几年前采购的色彩分析仪，不是不能用，而是面对新型显示屏时越来越吃力。具体问题集中在以下几个方面：

第一，低亮度量程不够。老设备测量下限通常在0.01cd/m²左右，而MicroOLED暗场亮度可能低至0.001cd/m²甚至更低。低于量程下限，读数要么跳变要么归零，没法评价暗部细节。

第二，测量速度慢。传统色彩分析仪测一个点需要几百毫秒，产线全检一台屏幕要几分钟。新型显示像素密度高、测试点多，速度跟不上就意味着产能上不去。

第三，采样频率低。老设备波形采样率通常在几千赫兹，而MicroLED动态驱动脉冲可能只有几十微秒。采样不够，测到的只是平均亮度，丢失了脉冲形状和时序信息。

第四，不支持VRR闪烁度。老设备只能测固定刷新率下的闪烁，面对可变刷新率屏幕，要么测不出，要么结果不可靠。而VRR已从中高端电竞显示器下放到主流机型。

第五，软件生态老旧。部分老设备配套软件只支持旧版Windows，不兼容Mac，数据导出格式有限，和现代研发流程衔接不够顺畅。

五、CA-500的技术升级亮点

针对上述痛点，柯尼卡美能达CA-500系列色彩分析仪做了针对性的技术升级。

5.1扩大保证精度的亮度范围

CA-500最核心的升级，是扩大了测量动态范围。从极低亮度到高亮度全面覆盖，保证更大范围内的测量精度和重复性。直接好处是对比度测试更准确，色域评价更可靠。OLED和MicroLED对比度动辄几十万比一，老设备暗端测不准，对比度数据就是虚的。

5.2更快的测量速度

得益于全新光学设计，CA-500与传统色彩分析仪相比大幅缩短了测量时间，尤其是低亮度下的测量速度提升明显。产线上，单台屏幕测试时间缩短意味着产能提升；研发端，快速测量让调校人员实时看到参数变化，缩短调试周期。

5.3更高的波形采样性能

CA-500能够以更高采样频率测量亮度更低的区域。这对OLED和MicroLED尤为关键。OLED像素驱动包含复杂脉冲调制，MicroLED采用动态驱动方式，发光波形细节直接反映驱动电路设计水平。采样率够高，才能看到波形真实形状，而不是模糊的包络线。

5.4VRR可变刷新率闪烁度测量

这是CA-500区别于传统设备的标志性功能。除JEITA、VESA、FMA三种传统闪烁度测量方式外，CA-500还提供全新的VRR闪烁度评价指数。在可变刷新率场景下，屏幕闪烁特性随刷新率变化而变化，传统方法无法准确评价。CA-500的VRR测量功能可在刷新率动态变化过程中持续监测闪烁度，帮助厂家在视频质量和节电性能之间找到平衡。

5.5配套软件与跨平台支持

CA-500配套PC软件CA-S40可从柯尼卡美能达官网免费下载，支持查看测量数据、趋势图和波形，兼容Windows和MacOS。此外还提供CA-SDK2开发包，方便企业将CA-500集成到自动化测试系统中。

六、技术应用价值总结

显示技术的迭代，从来都是面板和测量设备同步推进的。没有足够精度的测量工具，再好的面板设计也无法验证和量产。柯尼卡美能达CA-500系列色彩分析仪的价值，在于它把微显示时代的几个关键测试难题——低亮度精度、高速测量、高采样波形、VRR闪烁度——集中到一台设备上解决。

对研发团队，CA-500能更早发现驱动电路和光学设计问题，减少试错成本；对产线品控，更快的测量速度和更宽的亮度量程意味着更高的检测效率和更可靠的出厂品质。如果你正在评估微显示测试设备，或者老设备已跟不上新产品测量需求，CA-500值得纳入对比清单。

七、常见问题解答

Q1：CA-500和传统色彩分析仪最大的区别是什么？

主要有三点：一是测量动态范围更大，极低亮度下仍能保证精度；二是波形采样频率更高，能捕捉新型显示复杂的发光波形；三是支持VRR可变刷新率闪烁度测量，这是传统设备不具备的。

Q2：CA-500适合测哪些类型的显示器？

CA-500面向LCoS、MicroLED、MicroOLED等新一代高分辨率微显示器，也适用于OLED电视、手机屏、AR/VR设备、医疗显示器、微型投影机等产品的亮度、色度、Gamma和闪烁度测试。

Q3：闪烁度测量中的JEITA、VESA、FMA有什么区别？

三者都是闪烁度评价方法，但计算方式不同。JEITACP-3005是日本行业标准，用闪烁百分比表示；VESAFMA是视频电子标准协会定义的测量方法；FMA方式基于亮度波动计算闪烁指数。CA-500三种方式都支持，用户可根据目标市场选择。

Q4：老设备还能用吗？什么情况下需要升级到CA-500？

如果产品还是传统LCD或固定刷新率OLED，老设备可能还能满足基本测试。但如果涉及MicroLED、MicroOLED、AR/VR微显示、高对比度HDR、VRR可变刷新率等新型显示技术，老设备在低亮度精度和采样率方面的局限会比较明显，建议考虑升级到CA-500。
