本文深度拆解TH2853系列射频LCR测试仪核心射频IV测量原理、行业通用射频阻抗测试技术标准，对比传统高频LCR设备技术短板，详解TH2853仪器硬件、算法、产线适配升级亮点，覆盖5G射频元件、半导体、磁性材料测试场景，解决工程师选购、调试、分辨射频LCR设备优劣的常见疑问。

随着5G规模化商用、6G预研、第三代半导体与射频无源元件产业快速扩张，1MHz~5GHz频段元器件阻抗参数测试需求持续激增。传统低频自动平衡电桥式LCR设备仅能覆盖百兆以内频段，老旧3GHz以内射频测试仪器普遍存在精度不足、扫描速度慢、频率分辨率粗糙、接口拓展性差等问题，无法匹配无线充电线圈、射频滤波器、变容二极管、PCB高频电感等器件的量产检测与实验室验证需求。

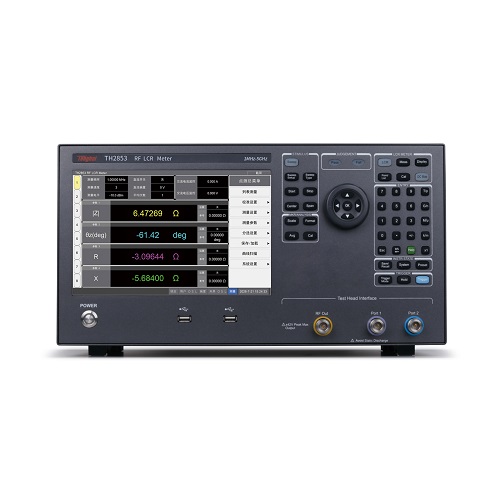

市场中多数工程师在选型时，难以区分射频IV法与传统电桥设备的底层差异，也不清楚射频LCR测试仪对应的行业计量、测试精度通用规范，极易出现仪器选型偏差、测试数据失真、产线分选效率低下等问题。同惠电子推出的TH2853系列射频LCR测试仪，依托成熟射频IV测量架构，覆盖1MHz~5GHz全频段，兼顾实验室基础测试与自动化产线批量检测，本文从底层原理、行业标准、新旧设备对比、应用价值多维度完整拆解这款仪器核心技术，帮助测试从业者快速建立射频阻抗测试专业认知。

TH2853系列射频LCR测试仪核心技术与工作原理

核心底层测量技术：射频IV电流-电压法

TH2853全系产品统一搭载射频IV法作为基础测量架构，区别于传统低频自动平衡电桥测量逻辑。传统电桥依靠参考阻抗平衡环路完成测算，超过100MHz频段后，同轴线缆、测试夹具寄生电感、电容会引发相位漂移、杂散干扰，平衡校准流程复杂且误差大幅扩大。

射频IV法工作逻辑：仪器同步采集被测器件两端矢量电压V与矢量电流I（同步记录幅值、相位信息），通过复阻抗公式Z=V/I直接完成实时运算，内置50Ω标准匹配测试端口，将高频射频信号下变频至中频完成矢量分离，分别提取阻抗实部电阻R、虚部电抗X参数，无需电桥平衡操作，从硬件底层抑制高频寄生误差。

该技术落地至TH2853系列射频LCR测试仪后，带来两项直观技术优势：

全频段精度稳定：1MHz~5GHz区间典型基础精度可达±0.3%，对比市面3GHz以内老旧射频LCR普遍1%精度有明显提升；

宽阻抗适配：覆盖120mΩ~60kΩ测量区间，既能测试低阻抗功率线圈，也可完成高容值高频电容、磁性磁芯材料测量。

TH2853硬件架构核心模块解析

宽频射频信号与DC偏置单元TH2853射频信号源输出电平范围-41dBm~+1dBm，AC电流区间80μA~10.04mArms；配套0V~±40V直流偏置电压、0mA~±100mA偏置电流输出，满足变容二极管C-V特性、带直流供电射频电感的叠加测试需求，无需额外外接偏置电源，简化测试链路。

高速矢量采集与运算单元仪器内置五档测量速度模式，最快单点测试仅0.4ms，最慢高精度模式650ms，可自由切换适配产线高速分选、实验室高精度验证两种场景；支持1601点列表扫描、4通道图形曲线同步显示，每通道支持4条曲线叠加对比，满足多批次元器件频响特性对照。

外置测试头与自动电气校准模块TH2853采用外置分离式测试头设计，搭配自动电气长度补偿算法，针对晶圆探针台、PCB微带板、贴片元件夹具完成线缆长度误差自动校准，大幅提升5GHz高频段微小器件测试重复性。

多协议拓展交互接口标配RS232、USB主机/设备、LAN、GPIB、HANDLER自动化分选接口，同时支持HDMI、VGA视频输出，兼容SCPI标准仪器指令集，可快速对接产线PLC、上位机自动化测试软件，适配批量无人检测产线搭建。

TH2853标准测量功能逻辑

TH2853系列射频LCR测试仪内置三类标准化测量模式，覆盖绝大多数常规射频元件测试需求：

点测模式：固定单一频率，快速读取L、C、R、|Z|、Q、D、相位θ基础四参数；

列表扫描模式：自定义多组离散频率点，一次性导出全部频点阻抗参数，适合元器件定点指标抽检；

曲线扫描模式：连续扫频生成阻抗、相位随频率变化曲线，直观判断器件谐振点、高频衰减特性。

补充区分：同平台TH2852系列阻抗分析仪额外搭载等效电路拟合、史密斯圆图、介电/磁导率选件，TH2853定位通用型射频LCR基础测量设备，删减专业级分析功能，控制硬件成本，更适配量产质检、基础研发测试场景。

射频LCR测试仪行业通用技术标准

国内计量校准基础规范

国内现行数字阻抗测量仪器校准依据《JJF（冀）159-2019数字式LCR测量仪校准规范》、SJ/T10298电子行业元器件测试方法，该规范针对20Hz~1MHz低频设备制定完整校准流程；针对1MHz以上射频频段无单独国标，行业统一参考射频矢量阻抗计量通用准则，核心约束指标如下表：

射频测试行业通用选型评判标准

工程端筛选射频LCR设备时，行业默认四项核心评判维度，也是区分设备优劣的关键依据，同时对应TH2853系列射频LCR测试仪的达标表现：

频段覆盖：射频无源元件主流测试频段1MHz~5GHz，低于3GHz设备无法覆盖5G射频前端、毫米波配套元件检测；TH2853提供050(500MHz)、100(1GHz)、200(2GHz)、350(3.5GHz)、500(5GHz)五种子型号，按需匹配频段需求。

频率分辨率：产线批量检测常规要求≥100kHz，实验室谐振器件测试建议1kHz及以下分辨率，TH2853统一采用1kHz步进分辨率，满足晶振、射频线圈谐振点定位。

自动化适配能力：必须搭载HANDLER分选接口、SCPI指令，支持曲线分段独立分选，TH2853支持单条扫描曲线单独设置合格阈值，多通道同步分选，适配贴片元件自动化测试机台。

测量稳定性：连续8小时测试数据漂移量需低于0.5%，TH2853射频IV架构搭配恒温信号处理单元，整机预热30分钟后可长期稳定测量。

老旧高频LCR设备核心技术弊端

市面存量3GHz以内老式射频LCR、百兆级自动平衡电桥设备，在当前射频产业测试场景中存在明显技术短板，也是工程师更换为TH2853系列射频LCR测试仪的核心原因：

底层测量架构误差大老旧设备多采用改良型自动平衡电桥，超过500MHz后平衡环路寄生参数无法抵消，500MHz~3GHz频段精度普遍1%~1.5%，高频下测试数据重复性差，同批次元器件测试离散度高，导致产线误分选。

测试效率偏低传统设备单点测量速度普遍9ms以上，无多通道曲线同步显示功能，单次仅能存储少量频点数据，大批量无线充电线圈、NFC线圈质检时，单台设备日检测量受限，拉高产线人工成本。

拓展能力缺失早期射频LCR仅配备USB、RS232简易接口，无GPIB、HANDLER自动化端口，无法对接全自动分选机；DC偏置最高仅±20V，无法完成高压变容二极管、功率电感叠加直流偏置测试。

频率与阻抗覆盖不足多数老式机型上限3GHz，阻抗下限仅200mΩ，大功率低阻抗电机线圈、射频功率磁珠无法精准测量；频率分辨率最低100kHz，难以精细捕捉晶体谐振器窄带谐振峰。

硬件校准繁琐无外置测试头自动电气长度补偿功能，更换不同长度测试夹具、探针台后，需要人工逐段校准线缆，单次校准耗时10~20分钟，大幅降低实验室研发调试效率。

TH2853系列射频LCR测试仪技术升级亮点

对比传统老旧射频测试设备，TH2853围绕测量精度、测试效率、自动化适配、高频拓展四大维度完成系统性升级，所有升级点贴合元器件产线、半导体实验室实际使用痛点：

射频IV全频段高精度升级全系统一采用射频IV测量架构，1MHz~5GHz全频段典型精度±0.3%，相比传统设备精度提升2~3倍；低至120mΩ阻抗测量下限，覆盖功率类射频器件，减少设备多台搭配测试的成本。

毫秒级高速测量，适配量产产线0.4ms/点极速测量模式，搭配10档独立分选阈值、曲线分段分选功能，自动化产线连续检测效率提升60%以上；10.1英寸1280*800电容触摸屏，直观查看四通道曲线，人工抽检操作门槛更低。

完整多协议自动化接口生态集成工业全规格通讯接口，支持SCPI标准程控指令，可无缝对接自动化探针台、SMD元件分选机；HDMI/VGA双视频输出，可外接大屏产线监控终端，适配无尘车间远程观测测试曲线。

宽范围交直流测试信号输出AC测试电平、DC偏置电压/电流区间大幅拓宽，无需搭配外置偏置源，一套设备即可完成无源线圈、电容、有源半导体二极管、芯片寄生参数多品类测试，减少实验室仪器采购数量。

自动化高频校准简化运维外置测试头搭配自动电气长度测量补偿算法，更换夹具、加长测试线缆后一键自动校准，5GHz高频段测量重复性显著提升；整机两年内可享受一次免费专业校准服务，降低长期计量运维开销。

多型号频段分层选型TH2853细分5种子型号，从500MHz基础款至5GHz全频段款，中小元件加工厂可选用低频型号控制采购成本，射频研发实验室、5G产业链企业直接选用TH2853-5005GHz版本，按需匹配无需功能冗余。

TH2853系列射频LCR测试仪技术应用价值总结

TH2853系列射频LCR测试仪依托射频IV核心测量技术，补齐了国产1~5GHz通用射频LCR测试设备的市场空白，针对无线通信、汽车雷达、半导体、磁性材料、PCB高频基板五大主流行业提供标准化阻抗检测方案。

从实验室维度，1kHz频率分辨率、宽范围DC偏置、多通道曲线对比功能，能够快速完成射频器件频响特性、寄生参数、C-V特性验证，降低研发阶段测试误差；从量产产线维度，高速测量、全接口自动化适配、多档位分选能力，可搭建无人值守自动化检测工位，提升元器件出厂质检效率。

对比进口同频段射频LCR设备，TH2853在满足行业通用射频测试技术标准的前提下，兼顾硬件采购成本与后期校准运维成本，是中小电子制造企业、高校实验室、射频研发团队高适配的国产化测试设备选择，为高频元器件阻抗测试提供稳定、易落地的本土化技术方案。

常见问答环节

Q1：TH2853与TH2852系列核心技术区别是什么？

A：两款设备底层均采用射频IV法，频段、精度、速度硬件基础一致；核心差异集中在拓展分析功能。TH2853系列射频LCR测试仪仅保留点测、列表、曲线扫描三类基础测量，无光标统计、等效电路拟合、史密斯圆图、介电/磁导率选件；TH2852射频阻抗分析仪为研发级设备，搭载全部高级分析功能，适合材料表征、射频匹配设计，TH2853更适合量产质检、常规基础测试。

Q2：如何判断自身场景是否需要选购5GHz版本TH2853-500？

A：若测试产品包含5G射频前端元件、毫米波配套线圈、高频PCB、第三代半导体变容二极管、NFC/RFID高频感应线圈，建议选择1MHz~5GHzTH2853-500；仅测试电源磁珠、低频无线充电线圈、百兆级电容电感，可选择500MHz/1GHz低频子型号，控制采购预算。

Q3：射频IV法相比传统电桥，测试数据稳定性提升体现在哪里？

A：传统电桥依靠平衡环路测算，高频下线缆寄生参数会破坏平衡条件，每次夹具更换、环境温度变化都会带来明显数据漂移；射频IV法直接采集电压电流矢量，无平衡环节，搭配TH2853自动电气长度校准，环境小幅波动、夹具更换后数据离散度可控制在0.2%以内。

Q4：TH2853能否搭配自动化产线分选机使用？

A：可以。TH2853标配专用HANDLER分选接口，支持10档独立合格阈值设置，曲线扫描模式下每条曲线可单独设置分选标准，配合SCPI程控指令，可与PLC、自动送料设备联动，实现贴片元件、晶圆元件全自动批量检测、不良品分拣。

TH2853系列射频LCR测试仪依托成熟射频IV测量架构，贴合当下射频元器件检测的行业通用技术规范，平衡了实验室基础验证与工厂批量质检的双重需求。它在测量精度、测试速度、自动化拓展与高频校准能力上完成针对性升级，有效规避老式高频测试设备的数据偏差、效率不足、接口受限等常见问题。覆盖1MHz至5GHz多档频段机型，适配无线通信、汽车电子、半导体、磁性元件等多领域测试场景。作为国产化通用射频阻抗测试设备，TH2853以标准化、高适配的技术能力，为行业提供稳定可靠的高频LCR参数测量解决方案，帮助测试从业者简化选型、减少测试误差、提升整体检测效率。文章来源于射频LCR测试仪。
