伴随新能源、半导体、射频无源元件产业迭代，元器件高频阻抗、材料介磁特性测试需求持续增长，市场内阻抗测试设备型号繁杂，多数采购、研发人员难以区分设备底层技术差异，容易出现设备精度不达标、高频测量失真、产线兼容差等选型痛点。目前行业内主流测量设备分为射频反射式网络分析仪、传统五端LCR电桥、新一代自动平衡电桥阻抗分析仪三类，三类设备底层测量原理、精度上限、适用场景存在明显区分。本文从行业通用计量标准切入，拆解自动平衡电桥核心技术逻辑，对比老旧设备技术缺陷，详解同惠电子TH2851-050精密阻抗分析仪的技术升级点，清晰说明各类技术对应的实际应用价值，为企业设备选型、实验室技术人员提供可落地的分辨依据。

阻抗测量核心技术详解：自动平衡电桥原理（适配TH2851-050）

1.1自动平衡电桥通俗工作逻辑

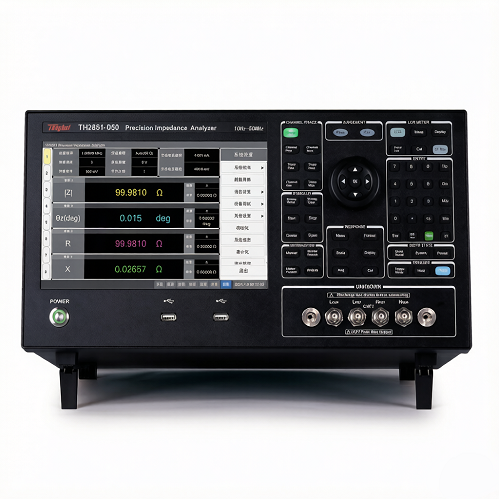

同惠电子TH2851-050精密阻抗分析仪核心依托自研宽带自动调零自动平衡电桥架构，区别网络分析仪采用的射频反射测量法，两种技术测量底层逻辑完全不同。自动平衡电桥内置双路同步信号通道：一路输出稳定可控AC激励信号施加在被测器件两端，另一路独立采集被测件的电压幅值、电流幅值与相位差值；仪器内部DSP芯片实时调节内部标准参考支路，让参考支路与被测支路电信号达到平衡状态，通过平衡时的标准支路参数，直接换算出被测件完整阻抗参数（Z、R、X、C、L、D、Q、相位角）。射频反射法仅依靠端口反射系数推算阻抗，低频、高阻、低阻区间误差偏大，仅适合射频单点粗略检测；自动平衡电桥全频段具备稳定溯源精度，是元器件精密测试、材料特性表征的主流技术路线。
1.2四端对端口降噪核心技术（TH2851-050标配硬件）
常规经济型LCR设备普遍采用二端、五端测试端口，TH2851-050原生搭载四端对屏蔽端口，也是高精度阻抗测量行业推荐硬件配置。四端对将信号驱动端、电流检测端、电压采样端、屏蔽地线完全物理分离：
驱动端：输出激励信号，独立走线避免采样回路分流；
检测端：单独采集器件电流，消除引线串联电阻干扰；
电压采样端：紧贴被测件拾取电压，规避测试线缆分布压降；
全屏蔽层：包裹全部信号线，抑制外界电磁耦合、分布电容带来的高频漂移。手册数据显示，对比传统五端设备，四端对结构将低阻抗测量下限向下拓展10倍，可稳定测量25mΩ微小阻抗，适合功率电感、大电流电容、低阻线束等器件检测。
1.3配套数字化测试技术体系
宽频信号源：TH2851-050覆盖10Hz~50MHz连续可调激励，AC电压5mV~2Vrms、DC偏置±40V/100mA，可模拟器件实际工作直流偏置环境，完成变容二极管、功率电容C-V特性扫描；
高速同步采集：五档测试速度分级，极速模式单次测量仅2.5ms，兼顾产线高速分选与实验室高精度慢测；
数字化触控运算平台：搭载Windows10嵌入式系统，独立运算单元处理曲线扫描、等效电路拟合、介磁材料参数换算，无需外接PC即可完成全流程数据分析。

阻抗测量行业通用技术与计量标准

国内阻抗类测量设备统一遵循JJF系列计量校准规范，也是区分设备合规性、精度等级的核心依据，下表整理行业通用分级标准：

从计量标准可以看出，0.1%以内基础精度属于精密级阻抗分析仪门槛，多数经济型国产LCR仅能达到0.5%~1%精度，无法满足低损耗电容、高Q电感、介质材料科研级测量需求。同时，自动化程控层面行业通用SCPI指令协议，高端设备需兼容KEYSIGHT主流仪器指令，方便企业产线设备替换，TH2851-050完整兼容E4990A、E4980A、HP4284A指令，符合自动化产线标准化改造规范。
三、传统老旧阻抗设备的技术弊端
市面存量老旧二端/五端LCR、低带宽阻抗设备普遍存在底层技术缺陷，也是企业测试数据失真、产线误分选的核心诱因：
端口架构缺陷：二端设备线缆分布电感、电容无法屏蔽，1MHz以上高频测量数值漂移严重；五端设备屏蔽分离度不足，毫欧级低阻抗器件误差超过5%；
测量原理局限：老旧设备采用简化模拟电桥，无自动调零算法，温漂、时漂明显，长时间连续测试一致性差；
带宽上限不足：传统国产设备多为10MHz/30MHz上限，射频MLCC、50MHz频段压电元件无法完整表征；
运算能力薄弱：无独立数字化分析单元，仅支持单点读数，不具备多通道图形扫描、等效电路拟合、材料介磁参数换算功能，实验室研发需搭配多台辅助设备；
程控兼容性差：仅支持简易RS232串口，不兼容标准SCPI指令，产线替换进口设备时上位机程序需全部重构，改造成本高；
操作交互落后：按键式单色显示屏，无图形可视化界面，曲线对比、光标极值查找等分析功能缺失，研发数据整理效率低。

同惠电子TH2851-050精密阻抗分析仪核心技术升级亮点

结合自动平衡电桥底层架构与行业计量标准，对比老旧设备，TH2851-050在六大核心维度完成技术迭代，解决行业普遍测试痛点：
4.1带宽与精度双重升级，贴合中高频元器件需求
10Hz~50MHz连续测试带宽，填补30MHz至50MHz国产精密阻抗设备空白；1kHz/1MHz基础精度0.08%，全频段精度曲线符合计量规范A1高精度区间，低损耗电容、高Q磁芯测量数据可直接用于第三方检测报告出具。
4.2四端对原生硬件，从源头降低系统测量误差
整机出厂标准配置四端对测试端口，搭配原厂屏蔽测试夹具，无需额外改造即可实现25mΩ微小阻抗精准测量；支持开路/短路/负载三点全自动校准，每次更换夹具可一键消除线缆、夹具系统误差，长期测试稳定性大幅提升，1MHz连续测量噪声控制在0.003%以内。
4.3全数字化Windows运算平台，集成一体化分析能力
区别传统设备仅单点读数的局限，TH2851-050内置完整分析算法库，集成五大标准化测试模式：
单点快速检测：产线来料抽检；
1601点列表扫描：多频率、多偏置梯度条件批量测试；
4通道多曲线图形扫描：温频特性曲线对比；
7套等效电路拟合：电容、电感、谐振晶体器件建模；
晶体/压电专项分析：自动提取谐振频率、机械耦合系数；选配软件后拓展介电常数、复数磁导率自动换算功能，一站式完成无源元件、半导体、绝缘/磁性材料全品类测试。
4.4分级测试速度，兼顾量产与研发双场景
五档可调测量速度，极速2.5ms适配高速自动化流水线，400ms高精度档位满足实验室材料精密表征；图形扫描模式支持频率分段独立设置电平、DC偏置，针对晶体谐振器仅扫描目标频段，缩短单次测试周期，降低产线节拍等待损耗。
4.5全接口标准化+SCPI兼容，降低产线替换成本
集成RS232、LAN、GPIB、HANDLER、USB、HDMI/VGA全规格通讯接口，标准SCPI指令兼容主流进口阻抗分析仪；企业原有自动化上位机、机械手分选设备无需大规模重构代码，即可完成国产化设备替换，减少设备迭代投入。
4.6模块化选配技术，按需匹配企业测试场景
设备核心测量主机统一标准化，介电常数、磁导率分析功能、对应测试夹具为独立选配件：基础元器件质检仅采购主机标配夹具即可；新材料实验室按需增配TH26077介质夹具、TH26088磁导率夹具与配套分析软件，避免冗余功能带来的采购成本浪费。

核心技术对应的行业应用价值

不同底层技术直接决定设备适配行业与数据可信度，同惠电子TH2851-050精密阻抗分析仪的全套技术体系，覆盖三大类产业核心测试需求：
无源元器件制造（消费电子、电源行业）四端对低阻测量、50MHz宽带、高速分选技术，用于MLCC电容、功率电感、磁珠、晶体谐振器来料检验与成品批量分选，0.08%高精度保障D/Q值、ESR参数符合元器件行业出厂标准；分段扫描功能快速筛选晶体谐振频率，减少不良品流出。
半导体与新能源（汽车电子、半导体封装）±40V宽范围DC偏置源模拟器件工作电压，自动平衡电桥低误差采集变容二极管C-V曲线、IC寄生阻抗，适配车载功率器件、LED驱动芯片可靠性研发；线缆、动力电池交流内阻测量依托25mΩ低阻抗测量能力，完成线束、电芯阻抗评估。
新材料研发（磁性材料、绝缘介质、压电材料）选配介磁分析模块后，依托平行板测试法、环形磁芯电感测量算法，自动换算介电常数、介质损耗、复数磁导率、磁损耗角，输出符合材料研发论文、第三方检测报告标准的量化数据，替代多台单一功能老旧测试设备，缩减实验室仪器采购数量。

技术科普FAQ

Q1：自动平衡电桥和网络分析仪哪种技术更适合元器件精密测试？A：自动平衡电桥低频、中频段精度远高于射频反射式网络分析仪，适合电容、电感、磁芯、介质材料精准参数测量；网络分析仪仅适合高频射频端口粗略匹配检测，无法精准提取D、Q、等效电路参数，研发、质检优先选择搭载自动平衡电桥架构的TH2851-050。
Q2：TH2851-050的0.08%精度在行业属于什么水平？A：依据JJF数字电桥校准规范，0.08%精度归属于精密级阻抗分析仪，市面经济型LCR普遍0.5%~1%精度，无法满足低损耗元器件、新材料科研级测量，该精度区间可出具具备计量溯源效力的测试数据。
Q3：四端对端口相比普通五端设备，实际测量优势体现在哪里？A：四端对独立分离电压、电流采样回路，屏蔽层完整隔绝电磁干扰，低阻抗测量下限拓展10倍，高频50MHz区间曲线无明显漂移；普通五端设备在10MHz以上频段分布电容干扰严重，小容量电容测量误差会超过10%。
Q4：是否所有企业都需要选配介电、磁导率分析软件？A：仅做电容、电感常规元器件检测无需选配；研发绝缘塑料、陶瓷、铁氧体磁环、非晶磁性材料的实验室，需要搭配对应夹具与软件，依托TH2851-050内置算法自动完成材料参数换算。

从阻抗测量底层原理、国家计量行业标准到实际产业应用，设备核心技术架构直接决定测试数据精度、场景适配能力与长期使用成本。同惠电子TH2851-050精密阻抗分析仪依托自研宽带自动平衡电桥、原生四端对屏蔽端口、50MHz宽频数字化运算平台，针对性解决传统老旧设备高频失真、精度不足、分析功能缺失、产线兼容差等痛点，各项指标均符合国内阻抗设备计量校准规范。该机型兼顾量产产线高速分选与实验室深度材料表征，为元器件、半导体、新材料行业提供可溯源、高适配的国产化精密阻抗测试方案，企业选型时可依据自身测试频段、精度需求、材料测试类型，匹配主机与选配夹具、软件，控制设备综合投入成本，文章来源于数字电桥。
