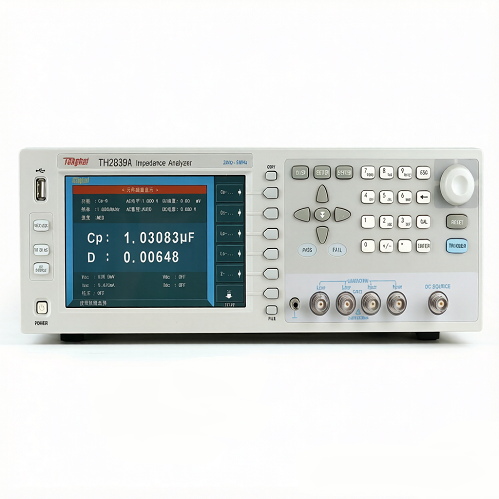

当下5G射频、新能源车载、半导体封测产业高速迭代，元器件工作频率持续攀升至MHz区间，DC-LINK薄膜电容、射频MLCC、功率磁性元件需要覆盖20Hz~10MHz全频段阻抗检测。不少企业采购人员仅关注设备最高频率数字，无法区分底层测量架构差异，购入简易I/V型LCR后出现高频数据漂移、电容ESL无法测量、高压工况模拟缺失等问题，造成研发试验周期拉长、产线不良品漏检等隐性损失。市面传统2MHz以内LCR、低价10MHz简易设备受电路架构限制，1MHz以上测量误差成倍放大，难以满足车规、射频元器件检测规范。而同惠电子TH2839LCR数字电桥搭载自研宽带自动平衡矢量电桥，是国产10MHz级标准化阻抗分析设备，全频段维持0.05%基础精度，同时集成±40V高压直流偏置、801点图形扫描、全链路工业互联功能。本文结合原厂硬件手册与现行电子测量行业规范，通俗拆解TH2839核心工作原理、技术优势，对比老旧设备固有弊端，梳理高频检测行业通用标准，明确该机型在材料研发、自动化产线中的技术应用价值，为设备选型、测试方案搭建提供客观技术参考。

同惠电子TH2839LCR核心技术与通俗工作原理

2.1底层核心：宽带自动平衡矢量电桥架构

市面经济型LCR普遍采用普通运放I/V电路，仅低频段维持稳定精度，频率超过1MHz后，引线杂散电感、信号相位偏移会直接放大测量偏差；同惠电子TH2839搭载宽带自动调零型矢量平衡电桥，内置实时闭环相位、幅值双重补偿算法，在20Hz至10MHz全频区间持续抵消高频耦合干扰。整机采用标准四端对屏蔽测试端口，物理拆分Hcur激励端、Lcur回流端、Hpot/Lpot电压采样端，激励与采样线路完全隔离，相比传统五端设备，低阻抗测量下限拓宽十倍，毫欧级DCR、fF级射频小电容均可稳定读数。仪器同步采集被测件电压、电流矢量信号，实时换算Ls、Cs、ESL、D、Q、Z等二十余项阻抗参数，支持串联、并联等效电路一键切换，可生成频响、C-V、偏置扫描曲线，精准捕捉元器件自谐振频率，解决大容量薄膜电容寄生电感难以测算的行业难题。

2.2六大核心技术模块通俗拆解

10MHz分段精细信号发生模块TH2839覆盖20Hz~10MHz全区间，按频段划分多级分频运算逻辑，最低步进1mHz，支持51/201/801点图形连续扫描；TH2839A上限为5MHz，二者底层电路一致，仅频率硬件做梯度裁剪。设备可自定义任意测试频点，完整绘制射频磁芯、压电陶瓷全频阻抗曲线，弥补2MHz以内设备高频数据缺失缺陷。AC信号5mV~2Vrms，1MHz以上自动限制1V输出，规避高频信号过载失真。

±40V内置高压直流偏置系统整机标配0~±40V宽范围直流偏置、0~100mA内置偏流，机身预留外置偏流控制接口，最多联动6台TH1778偏流源，叠加最高120A直流电流，完整复现车载功率电感、储能电容满载直流工况，精准捕捉磁芯饱和、容值漂移拐点，是新能源元器件检测刚需技术。

三级复合校准运算单元集成单点、扫频开路/短路校准+三点标准件负载校正三重机制，校正参数永久存入40组内置测试档案，更换夹具、切换测试频段无需重复校准；针对低损耗射频电容，校正后D值无负数失真，计量实验室比对数据具备合规参考效力。

高速采集与图形分析单元最快5.6ms单次测量速度，分快/中/慢三档采集模式，高速档适配全自动射频分拣产；7英寸高清彩屏实时显示阻抗曲线，配套上位机内置7类等效电路自动拟合工具，黑盒元器件无需人工运算，直接输出电路仿真TXT文件。

多协议数字化通讯总线标配LAN以太网、USB、RS232、HANDLER分选口，可选GPIB，兼容SCPI、MODBUS双协议，完整对标KEYSIGHTE4980A程控指令，原有进口自动化产线无需重写控制程序，测量数据实时上传MES系统实现批次溯源。

多档位元件分选逻辑内置9档合格BIN+附属AUX+不合格OUT分级体系，声光同步报警，可按绝对值、百分比双阈值设置，搭配光电隔离HANDLER接口，直接对接射频元件编带、摆盘分拣设备。

高频阻抗测量行业通用强制技术标准

同惠电子TH2839整机硬件、出厂校准、电磁防护全部遵循国际、国内双重测量仪器规范，也是区分合规10MHz设备与低价非标机型的核心判定依据，分为安全、EMC、计量精度三大维度，配套行业选型参考表：

3.1设备安全基础标准

遵循EN61010-1实验室电气安全规范，国内对应GB/T4793标准，同惠电子TH2839属于I类安全设备，整机常态绝缘电阻≥50MΩ，1.5kV耐压1分钟无击穿，整机泄漏电流控制在3.5mA以内，变频器密集自动化车间可长期连续通电使用。

3.2电磁兼容EMC标准

整机通过EN61326全套抗干扰检测，覆盖IEC静电、射频辐射、电快速脉冲、浪涌、电压跌落全部测试项目，符合CISPR11A类辐射限值；射频产线机器人、大功率电源周边使用时，仪器读数无无规律跳变，保障批量检测数据一致性。

3.3元器件检测行业标准

IEC、MIL、AEC-Q200车规检测规范明确，射频、新能源元器件测试设备需满足三点硬性要求：一是支持MHz级连续频点扫描；二具备±40V直流偏置模拟能力；三搭载完整负载校正功能。无对应硬件的简易设备出具的检测报告无法通过客户审厂、产品认证，同惠电子TH2839完整匹配上述标准，检测数据具备官方采信效力。

传统老旧LCR设备核心技术弊端

市面存量2MHz以内LCR、低价10MHz简易设备底层电路存在先天短板，也是射频、新能源企业测试数据失真、研发效率低下的核心根源：

高频精度断崖式衰减采用普通I/V电桥，超过1MHz后相位补偿能力不足，射频MLCC、薄膜电容ESL参数测量偏差超30%，无法捕捉元器件自谐振点，研发人员只能分段更换多台仪器测试，设备采购成本翻倍。

交直流偏置能力受限多数老旧机型最高仅10V直流、2V交流输出，无法模拟48V、120V车载满载工况，空载测试合格元件装车后出现发热、纹波超标故障，售后返工成本居高不下。

校正体系简化缺失仅支持基础开路、短路单点清零，无三点负载校正功能，低损耗元件D值频繁出现负数，第三方计量机构不采信设备出具的检测数据。

数字化功能残缺删减LAN、HANDLER接口，仅保留简易RS232串口，无法对接自动化分拣机、工厂MES系统，批量检测依赖人工记录数据，质量溯源体系缺失。

无图形可视化分析功能仅单组数字读数，无法自动生成频响曲线，新材料研发需要人工记录上百组频点数据，试验周期拉长50%以上。

夹具适配性差不兼容42V耐压高频专用治具，测试大容量DC-LINK电容时信号压降严重，进一步放大测量误差。

同惠电子TH2839系列技术升级亮点（对比传统设备）

宽带电桥架构迭代自研宽带自动平衡矢量电路替代传统I/V架构，20Hz~10MHz全程维持0.05%基准精度，搭配四端对屏蔽端口，高低阻抗、高频元件测量离散度大幅降低。

高压工况模拟升级标配±40V内置直流偏置，可联动多台外置偏流源实现120A大电流叠加，完整复现新能源元器件高压满载工作环境，老旧设备无对应硬件模块。

可视化曲线分析升级801点图形扫描搭配7寸彩屏，自动生成频响、C-V曲线，配套等效电路拟合上位软件，省去人工记录、手绘曲线工作量。

全链路工业互联升级LAN、GPIB、HANDLER多总线标配，兼容进口设备SCPI指令，自动化产线无需改造即可接入，老旧简化机型常删减以太网、分选接口。

三重校正系统升级开路、短路、负载复合校准，校正参数永久存储，产线换型调试时间缩减75%，简易设备仅基础单点清零。

全系列夹具通用升级原厂TH26008A高频SMD、TH26062A车载电容、TH26077介质夹具均可直接适配，42V耐压治具无信号衰减，老旧设备夹具兼容性差。

配套选型技术问答

Q1：同惠电子TH2839和TH2838核心技术差距在哪里？A：底层平衡电路同源，核心差异为最高测试频率，TH2838上限2MHz，同惠电子TH2839拓展至10MHz，可完成射频元件谐振、大容量电容ESL精准测量，2MHz设备无法覆盖MHz级高频测试需求。Q2：TH2839和市面低价10MHzLCR怎么区分硬件优劣？A：重点核对两点：一是电桥架构，低价机型多为I/V电路，1MHz后精度大幅衰减；二是直流偏置上限，TH2839标配±40V，低价机型普遍仅10V直流输出，无法模拟车载高压工况。Q3：10MHz图形扫描有哪些实际研发价值？A：可一次性采集几十至八百个频点阻抗数据，自动定位元器件自谐振频率，快速对比不同陶瓷、磁芯配方高频损耗差异，大幅缩短新材料迭代验证周期。Q4：TH2839的四端对端口相比普通两端测试优势是什么？A：物理分离激励与采样线路，完全消除夹具、引线寄生电感电容，毫欧级DCR、fF级微小射频电容读数稳定，两端设备高频误差无法规避。

从宽带自动平衡底层架构、10MHz宽频信号系统、±40V高压偏置、图形化数据分析、全链路数字化通讯多维度来看，同惠电子TH2839LCR数字电桥针对性解决传统低频、简易高频LCR高频精度不足、工况模拟缺失、数据可视化薄弱、产线互联受限等行业核心痛点，整机完整匹配IEC、AEC-Q200、EN全套电子测量行业技术规范。对于5G射频、新能源车载、半导体封测研发实验室，10MHz连续扫描与等效拟合功能缩短新品验证周期；自动化高频元件产线，多档分选、以太网数据上传功能取消人工复测、纸质记录环节；第三方计量机构，0.05%全频精度与三级校正体系保障检测报告合规溯源。在国产高端测量仪器替代的行业发展趋势下，TH2839依托本土研发、本地化技术服务、均衡采购运维成本的综合优势，成为MHz级高频元器件标准化检测主流设备，企业可根据自身测试频段需求选择TH2839（10MHz）或TH2839A（5MHz）两款细分机型，匹配不同研发、量产检测工况，文章来源于数字电桥。
