随着电力电子设备高频化、大功率化普及，变频器、储能变流器、大功率电机、高低压密集母排的电流检测需求持续升级，传统铁芯硬质钳形表逐渐暴露出开口尺寸不足、高频谐波失真、大电流磁饱和、狭小柜体无法挂载等实操短板。很多电气运维、设备调试人员在选型时难以区分罗氏线圈柔性探头优劣，容易因参数不达标导致谐波数据偏差、带电作业安全隐患等问题。FLUKE i3000s交流电电流钳表作为工业级柔性罗氏线圈交流电流采集附件，依托成熟的空心线圈感应与有源积分电路技术，建立起工频至50kHz宽频测量能力，FLUKE i3000s严格遵循国际电工委员会通用检测规范，在结构工艺、误差控制、环境适应性上完成对老旧测量工具的迭代。本文从底层原理、行业强制标准、新旧设备技术差异、落地应用价值多角度拆解，为技术从业者提供可落地的仪器辨别与选型参考。

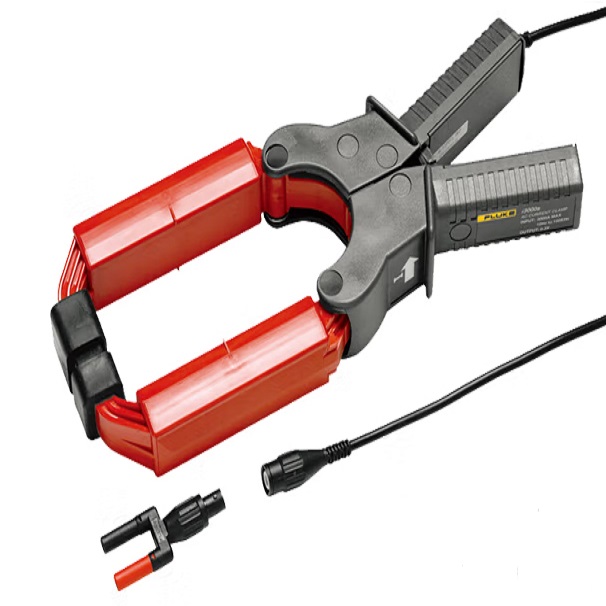

FLUKE i3000s交流电电流钳表核心技术详解

1.1基础工作原理（通俗化拆解）

FLUKE i3000s交流电电流钳表本质为有源积分式罗氏线圈电流传感器，核心遵循法拉第电磁感应定律与安培环路定律运行。其线圈骨架采用非磁性柔性材质，内部均匀密绕漆包线绕组，整体为空心无铁芯结构。当交流电流穿过线圈环绕区域时，交变电流产生周期性变化磁场，线圈两端会感应出与电流变化速率成正比的微分电压信号。该原始信号无法直接换算为真实电流数值，探头内置高精度有源积分电路板完成数学逆运算，将微分电压还原为与被测交流电流幅值、相位一一对应的标准模拟电压，通过BNC接口输出至示波器、功率分析仪、数据记录仪完成读数与波形分析。直白概括：仅对交变交流电生效，依靠磁场隔空感应完成无损测量，内部积分模块是FLUKE i3000s实现精准读数的核心部件，空心结构从根源规避铁芯磁饱和缺陷。

1.2三大核心支撑技术

（1）分段量程自适应灵敏度匹配技术

FLUKE i3000s设置30A、300A、3000A三档独立灵敏度输出，不同档位对应100mV/A、10mV/A、1mV/A差异化电压输出比例。小电流档位提升信号幅值，解决柔性线圈小电流感应信号微弱、底噪干扰偏大的通病；大电流档位压缩输出幅度，保障千安级母线冲击电流下信号不溢出，实现从控制回路毫安级空载电流到动力母线3000A短时浪涌电流的全覆盖检测。

（2）低偏移绕线工艺与抗外磁场屏蔽技术

线圈采用首尾闭环对称绕制方案，降低导体偏离线圈中心带来的附加误差，同时外层包裹双层电磁屏蔽护套，抑制柜体内部接触器、变频器母线产生的杂散磁场干扰。在多线束并排密集布线的开关柜内，FLUKE i3000s可将相邻线缆磁场串扰误差控制在合理区间，保障多次测量数据重复性。

（3）宽温域电路稳定性调校技术

积分处理电路板经过高低温老化校准，在-20℃至90℃环境区间内温漂系数可控，相比仅能在常温环境稳定工作的普通柔性线圈，可适配户外冬季巡检、机柜内部高温密闭空间、冶金车间高温设备旁长期挂测，避免温度变化造成精度漂移。

1.3客观技术局限性（如实说明）

受罗氏线圈物理特性约束，FLUKE i3000s仅可测量交流分量，无法采集直流恒定电流；低于10Hz超低频信号测量误差会逐步扩大；3000A档位仅支持短时工作制连续测量，长期满载运行会加速线圈绝缘层老化，使用时需遵循额定工况规范。

柔性交流电流钳表行业通用技术与安全标准

FLUKE i3000s交流电电流钳表整机设计、安全等级、精度判定均对标国际通行规范，也是采购核验设备合规性的重要依据，核心标准分为安全标准与测量性能标准两类：

2.1电气安全强制标准

IEC61010-1测量、控制和实验室用电气设备安全通用标准整机通过该标准认证，划分CATIII600V过电压类别，适用于配电盘、固定工业设备二次回路带电测量，可抵御电网瞬时过电压冲击，是工业带电作业仪器的基础准入门槛。市面低价非标柔性探头常省略该认证，存在绝缘击穿、触电风险。

EMC电磁兼容IEC61326-1标准规定探头在变频器、大功率接触器启停产生的电磁辐射环境下，输出信号畸变限值，FLUKE i3000s满足工业场所A级抗干扰要求，不会因现场电磁环境出现波形毛刺、读数跳变。

2.2电流互感器类测量性能标准

IEC61869-10罗氏线圈互感器性能规范该标准明确空心线圈互感器准确度等级、频率响应区间、导体偏心附加误差、短时热稳定电流等指标，FLUKE i3000s在45Hz~65Hz工频区间基准准确度控制在量程±1%，线性度误差±0.2%，符合工业现场电能质量检测的计量级使用要求，也是第三方计量机构可出具校准报告的前提条件。

行业合规参数判定简易对照表（移动端自适应表格）

老旧硬质铁芯电流钳表普遍技术弊端

为直观体现FLUKE i3000s技术迭代价值，梳理传统铁芯式交流钳表长期存在的固有技术缺陷，也是很多现场测量数据失真的主要诱因：

磁饱和硬伤限制大电流测量铁芯材质在数百安培大电流下会进入磁饱和状态，磁通不再随电流线性增长，波形被削顶畸变，无法真实还原电机启动浪涌、短路冲击电流，谐波分析完全失去参考意义，这是铁芯结构无法规避的物理短板。

钳口开口尺寸约束极强常规硬质钳形表最大开口直径多在50mm以内，无法环抱低压柜铜母排、多根并绕粗电缆，遇到已经固定安装的母线只能放弃测量，必须断电拆除端子才能检测，大幅增加停机成本与作业风险。

高频带宽不足，谐波捕捉能力薄弱老式钳表频率上限大多仅几百赫兹，变频器、开关电源产生的数千赫兹高频谐波无法被感应，仅能读取工频有效值，无法满足当下电能质量治理、EMC干扰溯源的技术需求。

位置误差不可控，密集布线误差偏大被测线缆只要未精准卡在铁芯正中心，磁通耦合效率下降，测量数值明显偏低，在柜体内部线束交错的复杂工况下，每次夹持位置不同，读数浮动幅度较大，数据可追溯性较差。

温稳定性较差，高温环境精度下滑铁芯涡流损耗会随环境温度升高加剧，夏季密闭配电柜内使用时，零点漂移、准确度下降问题突出，不适合长时间连续在线监测。

FLUKE i3000s交流电电流钳表新型技术升级亮点

基于老旧设备痛点，FLUKE i3000s在结构、电路、工艺层面做出针对性优化，均为可量化的技术提升，不使用极限化表述：

4.1物理结构层面升级

柔性可开合空心线圈，最大环绕直径178mm，铜排、多股电缆、弯折狭小空间均可直接套入，无需设备停机拆解；线圈自重仅180g，搭配2米屏蔽长线，可将主机放置在安全区域远距离测量，提升带电操作安全性。

耐疲劳弯折护套与锁扣式BNC接头，工业现场反复拖拽、机柜边角摩擦不易断线，降低仪器返修频率，延长使用寿命。

4.2测量性能层面升级

10Hz~50kHz宽频响应区间，完整覆盖工频基波与开关电源高阶谐波，可对PWM调制波形、电机启动瞬态电流做波形记录，适配电力电子类设备调试。

更低测量下限，1A即可稳定读取，区别于多数同类柔性探头5A起步的灵敏度，一台设备同时兼顾大功率母线与二次控制小回路检测。

无磁饱和空心架构，3000A短时冲击电流不会造成波形削波，峰值因数3以内浪涌电流还原度完整，故障电流波形分析可信度更高。

4.3环境与兼容性升级

超宽工作温度区间，高低温工况下积分电路温漂经过出厂校准，户外巡检、高温机柜长期挂测精度更稳定。

标准BNC模拟电压输出，不绑定特定品牌主机，可对接市面绝大多数示波器、功率分析仪、无纸记录仪，企业现有测试设备可直接兼容使用，降低配套采购成本。

FLUKE i3000s技术落地应用价值总结

从技术本质来看，FLUKE i3000s交流电电流钳表并非简单的测量工具，而是依托罗氏线圈成熟原理、严格遵循IEC国际行业标准设计的工业级电流传感附件，其技术价值主要体现在三个维度：第一，解决工程实操痛点。柔性非接触测量实现不停电检测，超大孔径突破硬质钳表物理局限，减少生产设备停机时长，降低运维人员带电作业操作难度与安全风险；第二，解决数据可靠性痛点。宽频无磁饱和特性保障谐波、冲击电流波形真实还原，受控的位置误差与温漂误差，让设备故障溯源、电能质量分析、电机能效测试的数据具备可采信度，可作为项目验收、计量归档的有效依据；第三，解决长期资产管理痛点。统一行业合规标准、完善过载耐受设计、通用化仪器接口，既可以满足电力运维、自动化调试、新能源检测等多行业复用，原厂可溯源校准与质保体系也降低了后续计量维护成本。

对于需要常态化开展大功率交流回路电流波形采集、电能质量谐波分析的技术团队，FLUKE i3000s依靠底层技术优势与标准化设计，能够稳定承接从现场巡检到实验室研发的多层级测量任务，是柔性交流电流检测方案中实用性较强的选型。

技术科普FAQ

Q1：FLUKE i3000s采用的罗氏线圈技术为什么不能测直流电流？

A：罗氏线圈依靠交变磁场电磁感应输出信号，直流电流产生恒定磁场，线圈无法感应出有效电压，因此仅适用于交流测量，直流检测需选用霍尔效应原理电流钳。

Q2：如何通过技术参数判断柔性电流钳是否符合行业标准？

A：优先核对三点：是否标注IEC61010CATIII安全等级、频率响应范围是否≥10kHz、工频准确度是否优于±1.5%量程，FLUKE i3000s全部满足以上硬性指标。

Q3：FLUKE i3000s和普通国产柔性线圈核心技术差距在哪里？

A：主要体现在线圈绕制一致性、内置积分电路温漂控制、屏蔽抗干扰工艺以及出厂逐台校准流程，FLUKE i3000s在导体偏心误差、高低温稳定性、波形相位误差控制上冗余量更大，长期使用精度衰减更缓慢。

Q4：FLUKE i3000s50kHz带宽在实际工作中有什么作用？

A：主要用于抓取变频器、储能PCS、伺服驱动器开关管动作产生的高频谐波电流，用于排查设备干扰、损耗过大、波形畸变等隐性故障，工频常规测量可向下兼容使用。

综合全文对底层原理、行业技术规范、新旧设备技术代差的梳理可以看出，FLUKE i3000s交流电电流钳表的市场认可度来源于标准化技术架构与可落地的测量能力，FLUKE i3000s将罗氏线圈空心无磁饱和优势、宽频积分电路调校、工业级安全规范融为一体，针对性弥补了传统硬质铁芯钳形表在大电流、高频谐波、狭小空间测量上的短板。对于非专业技术人员而言，看懂本文提及的IEC安全标准、带宽量程、误差控制等核心判定维度，也能建立清晰的柔性电流探头选型逻辑，避免采购到非标低性能设备造成检测数据失效。在电力电子技术持续迭代的行业背景下，符合通用技术标准的罗氏线圈类柔性电流探头，也会成为大功率交流电气系统质量检测的主流配套方案，文章来源于电能质量分析仪。
