GMC-I插入式电流互感器CT110到货验收标准、详细流程与验收误区指南
在工业精密仪器采购领域，到货验收是把控设备质量、规避后续运行风险的核心环节。SIRAX CT110插入式电流互感器作为工业小电流测量核心设备，其精度、绝缘性能、配件完整性直接影响电力监测安全与数据准确性。行业内普遍存在验收无统一标准、流程简化、漏检关键项目等问题，易导致设备参数不符、性能异常、安全隐患频发，甚至丧失质保权益。本文聚焦SIRAX CT110插入式电流互感器，提供从前期准备、逐项核验到不合格处理的全流程实操指南，帮助用户规范完成仪器到货验收，精准避坑。SIRAX CT110插入式电流互感器到货验收有明确的行业规范，结合产品特性整理出完整验收流程、验收标准以及常见误区规避指南如下：
到货验收详细流程
外包装初检：到货后先检查外包装是否完好，有无水渍、挤压破损、开封痕迹，核对快递运单信息和采购订单的型号、数量是否一致，存在外包装损坏直接拍照留存，开启开箱检验前可直接申请换货。
开箱清点核对：按装箱单清点设备主体、合格证书、说明书、配套配件（固定卡扣、衬垫、接线端子等），确认配件和采购要求一致，无缺失错发。
外观物理检查：整体检查互感器外壳、绕组、接线端是否存在开裂、变形、锈蚀、磕碰损伤，重点检查插入式模块的绝缘层是否完好，有无刮破磨损。
参数与资质核验：核对设备本体铭牌参数（型号、变比、精度等级、绝缘等级）和采购合同要求是否一致，检查原厂合格证、出厂检测报告是否齐全，需要计量检定的产品核对计量证书信息。
电气性能抽检：条件允许的情况下，用万用表测量二次绕组通断，用绝缘电阻表测量绕组对地绝缘电阻，确认参数符合要求。
出具验收记录：所有项目验收合格后签署验收单，归档留存所有资质文件；存在不合格项标注问题，拍照后联系供应商退换。
核心验收标准
外观检查——外壳无开裂变形，绝缘层无破损，金属部件无锈蚀，铭牌标识清晰完整
参数一致性——型号为SIRAX CT110，一次额定电流、二次输出、精度等级、绝缘等级完全匹配采购要求
资质文件——原厂出厂合格证、检测报告齐全，进口产品需要提供商检证明、国内代理资质文件
绝缘电阻——低压（0.5/1kV）产品绝缘电阻≥100MΩ，低于该值判定不合格
绕组通断——二次绕组导通，电阻值偏差在原厂标称值±5%范围内，开路/短路都为不合格
常见验收误区与规避指南
误区一：只点数量不核对参数
很多用户只清点设备数量，忽略核对铭牌变比、精度等级，实际到货容易出现错发，比如采购1000/5A错发为500/5A，接线完成才发现错误耽误工期，规避方法：开箱第一时间核对铭牌参数，和合同逐一比对确认。
误区二：忽略绝缘层隐性损伤
插入式结构依赖绝缘层保证安全，运输中轻微刮伤不容易发现，通电后容易引发绝缘击穿短路，规避方法：重点检查插入模块的绝缘层，所有边缘部位仔细查看，隐性刮伤也要直接退换。
误区三：跳过电气性能抽检直接安装
不少用户认为原厂产品不会出问题，直接安装后才发现绕组开路/绝缘不合格，拆换成本极高，规避方法：安装前一定要做简单的通断和绝缘测试，5分钟即可完成，提前排除隐患。
误区四：不留存资质文件，合规验收缺失
用于计量、配电工程验收的项目，缺失原厂合格证会导致项目无法通过竣检，规避方法：所有出厂文件、资质证书单独归档，电子版扫描备份，避免纸质文件丢失。
误区五：忽略配件参数适配
采购时额外定制了配件，只核对主机型号不检查配件规格，导致插入衬垫尺寸不对、卡扣不匹配，耽误安装进度，规避方法：配套配件也要逐一核对型号规格，确认和主机适配。
仪器到货验收不规范的行业问题
工业电力仪器到货验收环节的疏忽，往往为后续运维埋下多重隐患，SIRAX CT110插入式电流互感器这类精密设备尤为突出，核心问题集中在四大方面：其一，外观与配件漏检，安全防护失效。验收时仅粗略查看设备本体，忽视外壳破损、阻燃层脱落、配件缺失等问题。CT110采用UL94V-0级阻燃外壳与IP20防护设计，外观缺陷会直接削弱绝缘、阻燃性能，增加漏电、起火风险。
其二，参数核对不严，设备适配失败。未严格对照铭牌与采购合同，核对SIRAX CT110插入式电流互感器一次电流、二次电流、精度等级、耐压值等核心参数，导致到货设备与现场工况不匹配，无法投入使用，延误项目进度。
其三，性能检测缺失，运行故障频发。跳过通电试运行、绝缘测试、变比校准等关键环节，无法提前发现设备内部绕组损坏、绝缘老化、精度偏移等隐性问题，设备投入运行后易出现测量偏差、短路故障，影响工业生产稳定性。
其四，验收资料不全，质保权益受损。忽视产品说明书、合格证、资质文件等资料核对与存档，后续设备出现故障时，无法提供有效凭证享受原厂质保服务，增加维修更换成本。

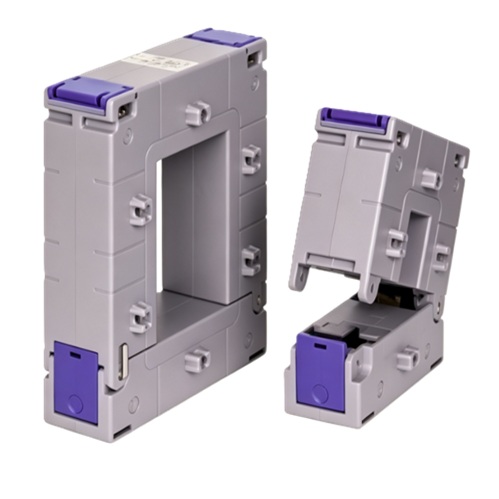

SIRAX CT110插入式电流互感器
设备到货验收前期准备工作
规范完成SIRAX CT110插入式电流互感器验收，需提前做好人员、工具、环境、资料四大准备，确保验收流程高效、合规、安全。1. 人员准备：验收人员需具备电力仪器基础操作知识，熟悉CT110产品参数与安全规范，优先安排经专业培训的技术人员，严禁无经验人员操作。
2. 工具准备：备好高精度万用表、绝缘摇表（500V）、扭矩扳手（量程≤2Nm）、游标卡尺、强光手电、拍照设备，用于参数测量、绝缘检测、外观核验与取证。
3. 环境准备：验收区域需干燥、无尘、通风，环境温度控制在-20℃至+45℃，相对湿度5%-85%（无凝露），远离强磁场、强电场干扰，避免影响检测结果准确性。
4. 资料准备：提前整理采购合同、技术协议、SIRAX CT110插入式电流互感器产品说明书、原厂装箱单、国际标准文件（IEC61869-1、IEC61869-2），作为验收核对依据。
5. 安全准备：验收前明确安全操作规范，通电检测时佩戴绝缘手套，严禁带电拆解设备，规避触电风险。
SIRAX CT110插入式电流互感器外观、配件、参数验收标准
外观、配件、参数核验是到货验收的基础环节，需逐项对照标准严格检查，确保设备本体完好、配件齐全、参数合规，具体标准如下：
（一）外观验收标准
外壳：采用聚碳酸酯材质，UL94V-0级阻燃，无破损、开裂、变形、划痕，阻燃层无脱落，外壳接缝严密，无毛刺、飞边。
防护等级：符合IP20标准，无裸露带电部件，外壳无孔洞、缝隙，粉尘、湿气无法侵入。
标识：设备本体铭牌清晰完整，标注产品型号（CT110）、一次额定电流、二次额定电流、精度等级、耐压值、出厂编号、生产日期、原厂信息，无模糊、磨损、篡改痕迹。
端子：一次、二次侧M4螺丝端子完好，无滑丝、变形、氧化发黑，自紧夹片弹性正常，无松动、断裂。
防护等级：符合IP20标准，无裸露带电部件，外壳无孔洞、缝隙，粉尘、湿气无法侵入。
标识：设备本体铭牌清晰完整，标注产品型号（CT110）、一次额定电流、二次额定电流、精度等级、耐压值、出厂编号、生产日期、原厂信息，无模糊、磨损、篡改痕迹。
端子：一次、二次侧M4螺丝端子完好，无滑丝、变形、氧化发黑，自紧夹片弹性正常，无松动、断裂。
（二）配件验收标准
对照原厂装箱单，逐一核对配套配件，确保齐全、完好、适配：
标配配件：Foot型安装支架1套、M4固定螺丝4颗、二次线鼻适配件、产品说明书、合格证、资质文件。
配件状态：安装支架无变形、锈蚀，螺丝无滑丝、生锈，线鼻适配件无老化、开裂，所有配件均为原厂适配型号，无通用替代件。
标配配件：Foot型安装支架1套、M4固定螺丝4颗、二次线鼻适配件、产品说明书、合格证、资质文件。
配件状态：安装支架无变形、锈蚀，螺丝无滑丝、生锈，线鼻适配件无老化、开裂，所有配件均为原厂适配型号，无通用替代件。
（三）核心参数验收标准
对照采购合同、技术协议与铭牌，逐项核对SIRAX CT110插入式电流互感器核心参数，确保完全匹配：
一次额定电流：1~60A（符合采购约定规格）。
二次额定电流：5A或1A（匹配后端仪表输入规格）。
精度等级：0.2级或0.5级（满足现场测量精度需求）。
额定负荷：1~5VA。
耐压强度：3kV/50Hz/1min。
绝缘等级：E级（120℃）。
执行标准：IEC61869-1、IEC61869-2。
一次额定电流：1~60A（符合采购约定规格）。
二次额定电流：5A或1A（匹配后端仪表输入规格）。
精度等级：0.2级或0.5级（满足现场测量精度需求）。
额定负荷：1~5VA。
耐压强度：3kV/50Hz/1min。
绝缘等级：E级（120℃）。
执行标准：IEC61869-1、IEC61869-2。
设备验收项目对照表
表格| 验收类别 | 验收项目 | 合格标准 |
| 外观 | 外壳完好度 | 无破损、开裂、变形，阻燃层完整 |
| 防护等级 | IP20，无裸露带电部件 | |
| 铭牌标识 | 清晰完整，参数齐全无篡改 | |
| 端子状态 | M4端子完好，无滑丝、氧化，夹片弹性正常 | |
| 配件 | 安装支架 | 原厂适配，无变形、锈蚀 |
| 固定螺丝 | M4规格，无滑丝、生锈，数量齐全 | |
| 线鼻适配件 | 适配4mm²/6mm²导线，无老化、开裂 | |
| 参数 | 一次额定电流 | 1~60A（合同约定规格） |
| 二次额定电流 | 5A/1A（匹配合同） | |
| 精度等级 | 0.2级/0.5级（符合采购要求） | |
| 耐压强度 | 3kV/50Hz/1min | |
| 执行标准 | IEC61869-1、IEC61869-2 |
通电试运行与性能检测验收流程
外观、配件、参数核验合格后，需进行通电试运行与性能检测，排查设备隐性故障，确保SIRAX CT110插入式电流互感器测量精准、运行稳定，流程如下：
（一）检测前安全确认
1. 确认验收环境安全，设备放置稳固，无倾倒风险。
2. 检查二次侧回路闭合，严禁二次侧开路（开路会产生高压，损坏设备、引发触电）。
3. 用万用表测量端子无短路、断路情况，绝缘摇表检测绝缘性能合格。
2. 检查二次侧回路闭合，严禁二次侧开路（开路会产生高压，损坏设备、引发触电）。
3. 用万用表测量端子无短路、断路情况，绝缘摇表检测绝缘性能合格。
（二）绝缘性能检测
用500V绝缘摇表测量一次侧与二次侧、一次侧与外壳、二次侧与外壳之间的绝缘电阻，合格标准≥5MΩ，低于标准说明绝缘老化或损坏，需判定不合格。
（三）变比精度检测
1. 按接线图连接一次侧模拟电流源（输入1~60A额定电流），二次侧接入标准负载（1~5VA）与高精度电流表。
2. 记录一次电流与二次电流数值，计算变比误差，0.2级精度误差≤±0.2%，0.5级精度误差≤±0.5%，超出范围说明精度偏移。
2. 记录一次电流与二次电流数值，计算变比误差，0.2级精度误差≤±0.2%，0.5级精度误差≤±0.5%，超出范围说明精度偏移。
（四）负载适配检测
调节二次侧负载至1VA、3VA、5VA，分别测量二次电流，观察数值是否稳定、无波动，负载适配正常则判定合格。
（五）温升与稳定性检测
持续通电运行30分钟，用测温仪检测外壳与端子温度，温升≤40K，无异常发热、异响、异味，设备运行稳定。
（六）相位与极性核对
对照接线标识，核对一次、二次侧相位与极性，确保电流方向、相位旋转符合要求，避免测量数据反向、偏差。验收资料核对与存档规范
验收资料是设备合规性、质保权益的重要凭证，需严格核对、规范存档，避免丢失、遗漏，具体要求如下：
（一）资料核对清单
1. 产品说明书：SIRAX CT110插入式电流互感器原厂说明书，含技术参数、安装指南、安全规范、维护要求。
2. 合格证明：原厂出厂合格证，标注出厂编号、检验日期、检验合格章。
3. 资质文件：国际标准认证文件（IEC61869-1、IEC61869-2）、UL94V-0阻燃认证、欧盟低电压指令合规文件。
4. 装箱单：原厂装箱清单，标注设备型号、配件明细、数量、出厂信息，与实物一致。
5. 技术协议：供需双方签订的技术协议，明确设备参数、精度、质保条款。
2. 合格证明：原厂出厂合格证，标注出厂编号、检验日期、检验合格章。
3. 资质文件：国际标准认证文件（IEC61869-1、IEC61869-2）、UL94V-0阻燃认证、欧盟低电压指令合规文件。
4. 装箱单：原厂装箱清单，标注设备型号、配件明细、数量、出厂信息，与实物一致。
5. 技术协议：供需双方签订的技术协议，明确设备参数、精度、质保条款。
（二）存档规范
1. 纸质存档：所有资料原件分类整理，装订成册，标注验收日期、设备编号，存放于干燥、避光、防潮的文件柜，专人保管。2. 电子存档：将资料扫描为电子档，按“验收日期-设备型号”命名，备份至硬盘与云端，便于随时查阅、追溯。
3. 留存期限：验收资料至少留存1年，设备质保期内全程留存，质保期满后可按企业档案管理规定处理。
验收不合格处理流程与售后方案
验收过程中发现外观破损、参数不符、性能异常、配件缺失、资料不全等不合格情况，需严格按流程处理，保障自身权益，具体如下：
（一）不合格分类
1. 轻微不合格：外观轻微划痕、标识轻微磨损，不影响设备性能与安全。
2. 一般不合格：配件缺失、参数小偏差、资料不全，可通过补发、更换、补全解决。
3. 严重不合格：外壳破损、绝缘不达标、精度严重偏移、绕组损坏，无法修复或修复后影响安全运行。
2. 一般不合格：配件缺失、参数小偏差、资料不全，可通过补发、更换、补全解决。
3. 严重不合格：外壳破损、绝缘不达标、精度严重偏移、绕组损坏，无法修复或修复后影响安全运行。
（二）处理流程
1. 取证留存：对不合格部位拍照、录像，标注不合格项、验收日期，填写《设备验收不合格记录表》，详细描述问题。
2. 书面反馈：24小时内以书面形式（邮件、函件）向供应商反馈不合格情况，附取证资料、验收记录表，明确整改要求与期限。
3. 协商处理：
o 轻微不合格：协商现场整改或补偿处理，留存整改确认记录。
o 一般不合格：要求供应商补发配件、补全资料、更换参数不符部件，约定补发/更换周期。
o 严重不合格：直接拒收，要求供应商无条件退换货，承担往返运费及验收损失。
4. 跟踪闭环：全程跟踪供应商整改进度，整改完成后重新验收，验收合格方可入库；逾期未整改或整改不合格，按合同约定追究违约责任。
2. 书面反馈：24小时内以书面形式（邮件、函件）向供应商反馈不合格情况，附取证资料、验收记录表，明确整改要求与期限。
3. 协商处理：
o 轻微不合格：协商现场整改或补偿处理，留存整改确认记录。
o 一般不合格：要求供应商补发配件、补全资料、更换参数不符部件，约定补发/更换周期。
o 严重不合格：直接拒收，要求供应商无条件退换货，承担往返运费及验收损失。
4. 跟踪闭环：全程跟踪供应商整改进度，整改完成后重新验收，验收合格方可入库；逾期未整改或整改不合格，按合同约定追究违约责任。
（三）售后方案
SIRAX CT110插入式电流互感器由瑞士CamilleBauerMetrawattAG原厂提供售后支持：1. 不合格设备可返回原厂或授权服务网点，由专业人员检测、维修或更换。
2. 原厂质保期内，非人为损坏的不合格设备，享受免费维修、更换服务。
3. 提供专业技术支持，协助用户完成验收、整改、安装调试等工作。
新手验收常见误区与避坑技巧
新手验收SIRAX CT110插入式电流互感器时，易因经验不足陷入误区，导致验收不彻底、漏检关键问题，以下为常见误区及避坑技巧：
误区1：只看外观，不核对核心参数
危害：忽略参数核对，导致设备精度、电流规格、耐压值与现场工况不匹配，无法投入使用。避坑技巧：参数核验是验收核心，逐项对照铭牌、合同、技术协议，重点核对一次/二次电流、精度等级、耐压值，确保100%匹配。
误区2：二次侧开路进行通电检测
危害：电流互感器二次侧开路会产生数千伏高压，损坏设备内部绕组，引发触电、短路事故。避坑技巧：通电检测前必须确认二次侧回路闭合，全程严禁开路，操作时佩戴绝缘手套，严格遵循安全规范。
误区3：忽视绝缘性能检测
危害：绝缘老化、破损会导致漏电、短路，威胁设备与人员安全，长期运行易引发严重事故。避坑技巧：绝缘检测是安全验收关键，用500V摇表逐项检测，绝缘电阻≥5MΩ为合格，不达标直接判定不合格。
误区4：配件与资料随意核对，不存档
危害：配件缺失影响安装使用，资料丢失导致后续质保、售后无凭证，维权困难。避坑技巧：配件逐项清点、资料逐份核对，确保齐全合规；纸质+电子双重存档，专人保管，便于追溯。
误区5：简化性能检测，仅通电无校准
危害：跳过变比、精度、温升检测，无法发现隐性故障，设备运行后出现测量偏差、发热故障。避坑技巧：严格执行全流程性能检测，按标准校准精度、检测温升、核对相位，确保设备性能达标。FAQ
Q1：SIRAX CT110插入式电流互感器验收时，绝缘电阻多少算合格？A1：用500V绝缘摇表检测，一次侧与二次侧、一次侧与外壳、二次侧与外壳之间绝缘电阻≥5MΩ为合格。
Q2：CT110参数与合同不符，能直接拒收吗？A2：可以。参数不符属于严重不合格，直接拒收并书面反馈供应商，要求无条件退换货，承担相关损失。
Q3：新手验收CT110，最容易遗漏哪个项目？A3：最易遗漏二次侧闭合确认与绝缘性能检测，这两项直接关乎安全，必须重点核查。
Q4：验收合格后，设备多久内投入使用合适？A4：验收合格后建议1个月内投入使用，长期闲置需存放在-50℃至+80℃干燥环境，避免受潮老化。
Q5：CT110配件缺失，供应商拖延补发怎么办？A5：书面明确补发期限，逾期未补发按合同约定追责，必要时联系原厂授权售后介入协调。
SIRAX CT110插入式电流互感器到货验收是保障设备质量、规避运行风险、维护质保权益的关键环节。从前期准备、外观参数核验，到通电性能检测、资料存档，再到不合格处理与误区规避，每一步都需严格遵循标准、规范操作。CT110作为工业精密电力设备，规范验收可有效排查隐性故障，确保测量精准、运行安全，适配工业小电流测量场景需求。建议用户严格执行本文验收指南，留存完整验收记录，为设备长期稳定运行筑牢基础，文章来源于多功能校验仪。
