工业三相配电系统的稳定运行，离不开精准的电能质量检测支撑，谐波、三相不平衡、电压波动等问题，既会影响设备运行寿命，也会产生额外电能损耗。面向工厂、商业楼宇、配电房等常规检测场景，Fluke434-II三相电能质量分析仪提供了适配现场需求的检测方案，可完成三相与单相配电系统的参数测量、故障排查和能耗分析工作。Fluke434-II以成熟的测量算法、贴合工程现场的硬件设计、完整的功能配置，满足日常巡检、故障定位、节能核算等核心需求，成为配电运维环节中实用的检测设备。


Fluke434-II三相电能质量分析仪的测量核心，依托统一功率测量（UPM）技术实现，该技术融合经典功率理论与IEEE1459-2000功率标准，构建起多维度功率分析体系，也是设备实现能耗精准核算的关键基础。Fluke434-II在测量过程中，采用对称分量法对三相系统的电压、电流分量进行解析，分离出三相负载不均产生的功率损耗，同时按照IEC61000-4-7标准完成直流至50次谐波与间谐波的无间隙测量，精准核算谐波畸变带来的额外能耗。Fluke434-II三相电能质量分析仪通过内置算法整合有功功率、无功功率、不平衡损耗、谐波损耗四类数据，搭配能耗损失计算器，可结合用户自定义电价，将隐性能耗转化为可直观查看的经济成本，帮助使用者定位系统内的能耗浪费源头。该测量原理摒弃了传统设备仅核算基波功率的局限，完整还原电能传输与使用中的损耗路径，为配电系统优化提供可靠的技术依据，也让Fluke434-II在常规电能质量检测中具备更全面的分析能力。

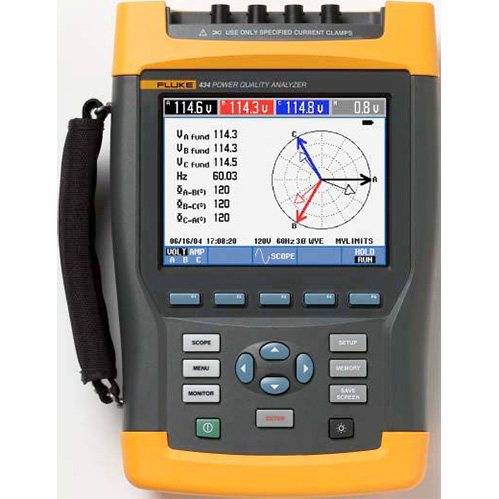

Fluke434-II三相电能质量分析仪

Fluke434-II三相电能质量分析仪的硬件配置，围绕工业现场的实际检测需求打造，在测量精度、环境适配、操作便捷性等方面形成完整的工程化设计。电压输入采用4通道直流耦合设计，覆盖1V至1000V的标称量程，输入阻抗为4MΩ//5pF，基础带宽超过10kHz，电压有效值分辨率0.1V，测量精度控制在±0.5%，满足低压配电系统的检测精度要求。Fluke434-II标配i430flex-TF超薄柔性电流探头，10倍灵敏度档位可覆盖0.5A至600A电流，1倍灵敏度档位适配5A至6000A大电流负载，电流测量精度为±0.5%±5个字，兼顾小电流精密检测与工业大负载测量需求。设备搭载16位ADC模数转换器，8通道同步采样，RMS采样遵循IEC61000-4-30标准，每10/12周期采集5000个样本，频率测量覆盖42.5Hz至57.5Hz、51Hz至69Hz区间，分辨率0.01Hz，适配常规工频配电系统。Fluke434-II三相电能质量分析仪具备600VCATIV/1000VCATIII的电气安全等级，可在配电入口处安全操作，机身采用防震结构搭配一体化保护套，倾斜支架状态下达到IP51防尘防滴溅等级，适配车间、户外等复杂环境。BP290锂离子电池组单次充电可提供7小时续航，隔离mini-USB接口与8GBSD卡存储，满足现场数据存储与传输需求，柔性探头的纤薄设计也能深入配电柜狭小空间完成接线，进一步提升现场适配性。


Fluke434-II三相电能质量分析仪搭载多元化测量模式，搭配专属分析软件，构建起从现场检测到报告输出的全流程工作体系，覆盖日常巡检、长期监测、故障诊断全场景。Fluke434-II具备电压/电流/频率基础测量、电压骤升骤降检测、谐波分析、功率与电能测量、不平衡分析、涌流检测、逆变器效率测量等核心模式，可满足不同检测场景的参数采集需求。电压骤升骤降模式支持自定义阈值触发，自动记录半周期电压、电流有效值与瞬时功率；谐波模式可测量THD总谐波失真、K因子、谐波功率等参数，清晰呈现系统谐波分布情况；能耗损失计算器可整合各类损耗数据，完成能耗成本的量化核算；涌流模式能精准捕捉设备启动时的涌流峰值与持续时间，为设备保护提供数据参考。Fluke434-II三相电能质量分析仪的自动趋势功能可实时记录测量数据的最值与平均值，记录仪模式支持自定义间隔存储最多600项参数，记录时长最长可达1年，平均时间可在0.25秒至2小时之间调整，适配临时检测与长期监测双重需求。设备标配PowerLog分析软件，可完成数据导入、波形回放、趋势分析等操作，自动生成标准化检测报告，简化数据分析与报告输出流程。Fluke434-II通过测量模式与软件的协同配合，降低了检测操作的专业门槛，让运维人员无需复杂调试，即可完成全流程检测工作，提升配电系统运维的整体效率。



Fluke434-II三相电能质量分析仪凭借成熟的UPM测量原理、适配工业现场的硬件设计、完整的测量模式与软件协同能力，精准匹配常规配电系统的检测需求。Fluke434-II可完成谐波、不平衡、电压波动等核心指标测量，实现隐性能耗的量化核算，同时兼顾安全防护、环境适配与操作便捷性，满足工厂、商业楼宇、配电房等场景的运维需求。这款设备以实用化的技术配置，为配电系统故障排查、节能优化提供可靠的数据支撑，在常规电能质量检测领域，为使用者带来高效、稳定的检测体验。
