在开关电源、电源适配器、锂电池、DC-DC转换模块等直流供电设备的研发验证与出厂检测环节，高精度可编程直流电子负载是衡量产品带载能力、稳定性与保护性能的核心仪器。艾德克斯IT8511A+直流电子负载作为IT8500+系列的经典中小功率机型，以150W额定功率、0-150V宽电压量程与双量程电流配置，兼顾实验室精密测量与产线高效测试需求。IT8511A+采用成熟的PWM脉宽调制耗能原理，搭配高精度采样与闭环控制架构，支持四大基础工作模式与多项专项测试功能，同时配备完善的保护机制与通讯扩展能力。本文结合官方技术资料，全面解析艾德克斯IT8511A+直流电子负载的测试原理、完整参数、实操方法与运维规范，帮助用户深入理解设备专业特性。


艾德克斯IT8511A+直流电子负载以大功率MOS管耗能+PWM脉宽调制为核心测试原理，通过精准控制MOS管的导通程度模拟不同阻抗特性的真实负载，将待测设备输出的电能转化为热能，再经由智能温控风扇完成散热，从而实现稳定可靠的带载测试。仪器内部采用高速差分采样电路，实时采集输入电压与电流信号，经16位高精度AD转换模块处理后，快速输出精准测量数值，同时通过闭环调节系统维持设定负载状态稳定，从根源上提升测试数据的一致性与可信度。

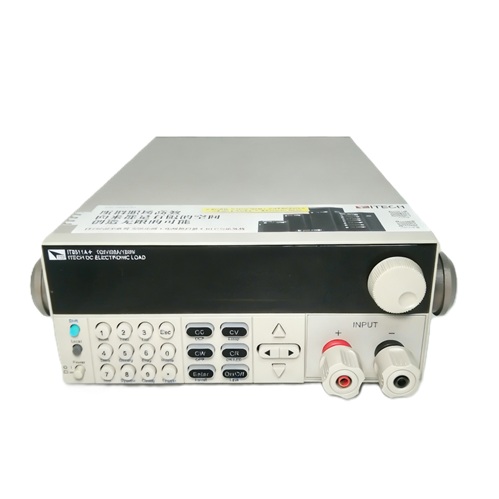

艾德克斯IT8511A+直流电子负载

为兼顾小电流精密测试与大电流常规测试，艾德克斯IT8511A+直流电子负载采用双量程自动切换架构，电压分为0.1-18V低量程与0.1-150V高量程，电流分为0-3A小量程与0-30A大量程，小量程模式下可实现0.1mV电压分辨率与0.1mA电流分辨率，满足微电流、低电压产品的高精度测量要求。IT8511A+还支持远端量测SENSE功能，通过后面板远程补偿端子消除测试线压降带来的误差，进一步提升高精度测试场景的数据准确性。仪器内置数字滤波算法，可对多组采样数据进行平均处理，有效过滤电源波动与环境干扰，同时采用智能温控散热设计，风扇在散热器温度达到40℃时自动启动，随温度动态调节转速，在保障散热效率的同时降低运行噪音，为长时间连续测试提供稳定支撑。


艾德克斯IT8511A+直流电子负载的参数设计围绕中小功率直流测试场景定制，各项规格均贴合实际工况需求，可全面覆盖电源、电池、适配器等产品的测试要求。电压量程方面，IT8511A+支持0-150V宽范围输入，分为0.1-18V与0.1-150V双量程，低量程分辨率0.1mV，高量程分辨率1mV，电压测量精度可达±(0.025%+0.025%FS)，满足精密电压测量需求。电流量程采用0-3A与0-30A双量程配置，小量程分辨率0.1mA，大量程分辨率1mA，电流测量精度为±(0.05%+0.05%FS)，额定输入功率稳定150W，最小操作电压分别为0.25V（3A档位）与2.5V（30A档位），可适配低电压启动设备的测试需求。

分辨率与精度层面，艾德克斯IT8511A+直流电子负载功率分辨率10mW，功率测量精度±(0.1%+0.1%FS)，定电阻模式覆盖0.05Ω-10Ω与10Ω-7.5kΩ量程，满足不同阻抗负载模拟需求。硬件配置方面，仪器配备VFD真空荧光显示屏，可清晰显示电压、电流、功率、模式状态等信息，操作按键布局简洁，支持旋钮微调与数字直输两种参数设置方式。机身尺寸为214.5mm×88.2mm×354.6mm，支持19英寸标准机架安装与桌面摆放两种方式，配备可调节便携手柄，方便现场搬运与部署。供电支持110V/220V双电压切换，适配不同地区供电标准，后面板配备DB9(TTL)通讯接口，可扩展RS232、USB、RS485通讯模块，支持标准SCPI通讯协议，满足自动化测试系统搭建需求。


艾德克斯IT8511A+直流电子负载的操作逻辑贴合实操需求，开机后自动完成系统自检，依次显示初始化信息、设备型号与软件版本，无需预热即可进入测试状态，大幅提升作业效率。仪器支持**定电流(CC)、定电压(CV)、定电阻(CR)、定功率(CW)**四大基础工作模式，每种模式均可通过前面板专属按键一键切换，适配不同类型待测设备的测试逻辑。定电流模式下，艾德克斯IT8511A+直流电子负载维持恒定电流消耗，不受输入电压波动影响，主要用于开关电源带载能力、稳压精度与限流保护测试；定电压模式通过调节电流保持输入电压稳定，适用于电池充电性能与过压保护验证。

定电阻模式将仪器等效为恒定电阻，电流随电压线性变化，可真实模拟阻性负载工况，适配LED驱动电源、普通阻性负载测试场景；定功率模式维持恒定功率消耗，电压升高时电流自动降低，多用于电源功率耐受与过载保护测试。参数设置方面，IT8511A+支持旋钮快速调节与数字键精准输入，设置完成后按Enter键确认，同时支持100组参数存储与调用功能，可快速切换常用测试配置。仪器支持本地与远程操作模式切换，本地模式下通过面板按键操作，远程模式下由PC端指令控制，满足单机测试与自动化测试双重需求。此外，艾德克斯IT8511A+直流电子负载配备键盘锁功能，可锁定面板操作避免误触更改参数，进一步提升测试过程的稳定性。


艾德克斯IT8511A+直流电子负载集成多项专项测试功能，可在基础测试之上拓展检测维度，满足复杂工况与专项验证需求。动态测试功能支持连续、脉冲、翻转三种模式，最高响应频率达10kHz，可模拟负载电流快速变化场景，精准测试电源动态响应与瞬态稳定性，用户可设置电流A/B值、频率、占空比与升降斜率，适配不同动态测试需求。OCP过流保护测试与OPP过功率保护测试功能，通过自动步进调节参数精准定位待测设备保护阈值，无需人工手动调试，用户可设置起始值、步进值、截止值与保护电压，测试结束后自动输出PASS/FAULT结果，有效提升保护功能测试效率。

电池放电测试是艾德克斯IT8511A+直流电子负载的核心专项功能，支持设定截止电压、截止容量、放电时间三重终止条件，实时记录放电数据，完整呈现电池容量与寿命特性，测试过程中可锁定面板避免误操作中断测试。IT8511A+还配备CR-LED测试功能，在定电阻模式基础上增加导通电压设置，真实模拟LED负载特性，精准测量LED驱动电源电流纹波；短路模拟功能可受控模拟输出短路工况，验证待测设备短路保护有效性，且不会造成设备损坏。VON带载电压功能可设定启动带载电压，当待测设备电压高于设定值时仪器才开始拉载，避免低电压误拉载导致电源保护，适配电压上升缓慢的电源产品测试。


为保障测试过程安全，艾德克斯IT8511A+直流电子负载构建硬件+软件双重保护体系，全方位覆盖过压(OVP)、过流(OCP)、过功率(OPP)、过温(OTP)四重保护。硬件保护方面，过压保护阈值约160V，过流保护阈值为额定电流的110%，过功率保护阈值约160W，过温保护阈值约85℃，异常触发时立即切断输入并声光报警，响应迅速且保护可靠。软件保护支持自定义电流、功率保护阈值与延时时间，适配不同待测设备的保护需求，所有保护功能触发后可通过面板按键一键复位，操作简便不影响正常使用。

运维与校准方面，艾德克斯IT8511A+直流电子负载建议每年执行一次两点式校准，校准点设于零点与满量程位置，保障长期测量精度；日常维护仅需定期清洁通风口，避免灰尘堵塞影响散热，机身采用干布擦拭清洁，禁止拆卸外壳清理内部。仪器支持断电记忆功能，重启后自动恢复上次参数设置，提升测试连续性；故障代码可精准定位EEPROM异常、校准数据丢失、传感器故障等问题，用户可根据提示快速排查解决。通讯扩展方面，IT8511A+通过专用通讯模块实现RS232、USB、RS485连接，支持自动化测试平台搭建，符合IEC61010-1安全标准与WEEE环保指令，售后提供一年质保服务，非人为损坏可享受官方维修保障，为设备全生命周期稳定运行提供支撑。



艾德克斯IT8511A+直流电子负载以成熟的测试原理、精准的双量程采样、全面的工作模式、完善的保护体系与灵活的扩展能力，成为中小功率直流供电产品测试的实用型装备。IT8511A+从核心测量机制上保障数据精准可靠，完整参数配置覆盖多元测试场景，清晰的操作逻辑降低使用门槛，专项测试功能拓展检测维度，多重保护与标准化运维提升设备使用寿命。无论是实验室研发阶段的精密验证，还是产线批量质检的高效测试，艾德克斯IT8511A+直流电子负载都能以稳定性能、便捷操作与高适配性，为开关电源、锂电池、适配器等产品提供标准化测试支撑，是中小功率直流电子负载领域兼具专业性与实用性的优选机型。
