GMC-I GOSSEN METRAHIT 27EX防爆毫欧表的详细参数及使用说明
GOSSEN METRAHIT 27EX防爆毫欧表是德国GMC-Instruments集团专为潜在爆炸环境打造的高精度低电阻测量设备，凭借intrinsic安全型设计、先进的测量技术与严苛的合规认证，成为航空航天、化工、矿山等高危行业的核心计量工具。该仪器通过ATEX防爆认证（证书编号INERI05ATEX0040），防爆等级达ExII2GExiaIIAT4Gb，符合IEC/EN61010-1、DINEN60079等多项国际标准，可在-10℃至+50℃的宽温环境中精准测量30mΩ至30Ω的低电阻值。其核心价值在于将防爆安全与测量精度完美融合，搭载开尔文四线测量法、热电压自动补偿等技术，能捕捉微欧级电阻变化，为易爆环境中的设备安全检测、质量管控提供可靠数据支撑，适配飞机燃料箱Bonding检测、化工设备接地测试、矿山等电位连接测量等关键场景。GMC-I GOSSEN METRAHIT 27EX 是一款精密手持式本质安全型微欧表，专为危险爆炸环境设计，用于精确测量极低的接触电阻。
详细参数：
测量量程：30mΩ、300mΩ（使用100mA恒流）、3Ω、30Ω（使用10mA恒流）。
分辨率：10μΩ（0.00001Ω）。
测量方法：开尔文四线测量法，可消除导线电阻和接触电阻的影响。
显示：4¾位LCD显示屏，带背景照明，配备红/绿双色指示器显示接触质量。
数据存储：内置存储器可保存最多1200组测量数据。
防爆等级：Ex II 2 G EEx ia IIA T4（或等效的Ex II 2 G Ex ia IIA T4 Gb），适用于易燃易爆气体环境。
认证：持有INERIS 05ATEX0040样机测试证书及DAkkS标准证书。
电源：由两块经过防爆认证的可充电NiMH电池供电，并具备自动关机功能以节省电量。
防护设计：采用紧凑坚固的外壳，配备软橡胶保护套，防震、防跌落。
标准配件：包括开尔文探头（1个）、开尔文夹（1个）、专用电池、防护橡胶套及硬塑便携箱。
使用说明：
安全准备：在使用前，务必确认工作环境符合仪表的防爆等级要求，并检查仪表及探头是否完好无损。
连接测量：使用开尔文四线夹具将仪表连接到被测物体（如法兰连接处、飞机搭接点），确保连接牢固以减少接触电阻。
开机与量程：打开仪表电源，可选择自动量程或手动切换至合适的量程。
测量与读数：仪表会自动进行测量，并在LCD上显示电阻值。红/绿指示器可辅助判断接触质量。
数据存储：如需保存当前测量值，可按下数据保持键。
关机与维护：测量完成后，关闭电源。定期对仪表进行校准以确保精度。
应用领域：该仪表广泛应用于航空领域（如飞机燃料箱连接处、防雷测试）、输油输气管道法兰搭接电阻测试、以及工厂、实验室中对继电器、连接器、PCB线路等低阻值元件的精密测量。
测试原理：低电阻精准测量的核心技术逻辑
GOSSEN METRAHIT 27EX防爆毫欧表的测量精度源于三项核心技术的协同作用，从测量回路设计到干扰补偿，每一个环节都围绕低电阻测量的精准性与稳定性展开，确保在复杂环境中仍能输出可靠数据。
1.开尔文四线法：消除回路干扰的核心设计
低电阻测量中，电缆电阻与接触电阻是影响精度的主要因素，尤其在微欧级测量场景中，这类干扰会直接导致测量结果失真。GOSSEN METRAHIT 27EX防爆毫欧表采用经典的开尔文四线测量法，通过物理分离的电流回路与电压回路，从根本上解决这一问题。METRAHIT 27EX的测量端子分为两组：电流端子（I+、I–）负责向被测电阻输出恒定直流电流，电压端子（U+、U–）专门采集被测电阻两端的电压降。测量时，仪器根据所选量程自动输出对应的测试电流——30mΩ、300mΩ量程输出100mA电流，3Ω、30Ω量程输出10mA电流，恒定电流的设计确保了欧姆定律计算的准确性。电压端子采用高输入阻抗设计，几乎不消耗测试电流，因此采集到的电压信号仅与被测电阻相关，完全不受电缆电阻、探针接触电阻的影响，这使得GOSSEN METRAHIT 27EX防爆毫欧表在30mΩ量程下仍能达到0.01mΩ的高分辨率，精准捕捉飞机表面连接电阻、焊接部位接触电阻等微欧级参数。

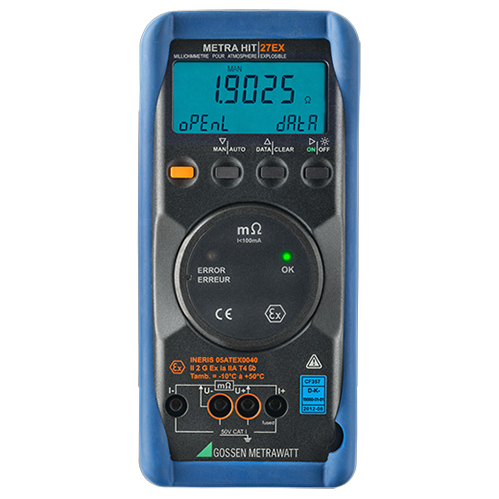

GOSSEN METRAHIT 27EX防爆毫欧表
2.热电压自动补偿：抵消环境温差干扰
在低量程测量场景中，不同金属材质的探针与被测件接触点会因温度差异产生热电压（通常为微伏级），这一电压会叠加在被测电阻的电压降上，导致测量偏差。为解决这一问题，GOSSEN METRAHIT 27EX防爆毫欧表内置了智能热电压补偿功能。仪器开机后，会自动进入热电压校准模式，通过内部基准电路检测测量回路中的热电压值，并将其存储为补偿基准；在后续测量过程中，信号处理模块会实时将采集到的总电压值减去预设的热电压基准，最终得到仅由被测电阻产生的电压降。当补偿功能激活时，METRAHIT 27EX的LCD屏幕会显示“ZERO”符号，提示用户当前测量值已消除热电压干扰。这一技术让GOSSEN METRAHIT 27EX防爆毫欧表在环境温度波动较大的工业现场中，仍能保持稳定的测量精度，其固有误差控制在±(1%读数+10d)以内，满足高危环境下对测量数据可靠性的严苛要求。
3.恒定电流源与高分辨率信号处理
GOSSEN METRAHIT 27EX防爆毫欧表的测量核心是高精度恒定电流源，该电流源采用闭环反馈控制设计，能根据量程需求输出稳定的直流电流，避免电流波动对测量结果的影响。电流源的输出精度经过严格校准，在全量程范围内的电流稳定性误差低于0.1%，为欧姆定律的精准应用提供了基础。信号处理方面，METRAHIT 27EX搭载4¾位高分辨率ADC模数转换器，最大支持30999步计数，能将模拟电压信号精准转换为数字量；配合数字滤波算法，可有效抑制工业现场的电磁干扰——该仪器符合EN61326-1电磁兼容性标准，能抵御变频器、电机等设备产生的电磁辐射，确保测量数据的稳定性。此外，GOSSEN METRAHIT 27EX防爆毫欧表的响应时间仅为1.5秒（手动量程切换后），能快速完成单次测量，提升现场检测效率。
详细参数解析：防爆与性能的双重平衡
GOSSEN METRAHIT 27EX防爆毫欧表的参数设计充分适配高危环境的使用需求，从电气性能到防爆安全，再到环境适配，每一项参数都经过严苛调校，确保在复杂工况下的可靠性与实用性。
电气性能参数方面，GOSSEN METRAHIT 27EX防爆毫欧表覆盖30mΩ、300mΩ、3Ω、30Ω四个量程，各量程的分辨率分别达到0.01mΩ、0.01mΩ、0.1mΩ、1mΩ，能满足不同低电阻测量场景的需求。在参考条件（环境温度+23℃±2K、相对湿度40%~60%）下，其固有误差表现优异：300mΩ量程误差为±(1%读数+20d)，3Ω、30Ω量程误差为±(1%读数+10d)，30mΩ量程误差为±(2%读数+20d)，确保测量数据的精准度。METRAHIT 27EX的开路电压为4~6V，既能保证低电阻测量的灵敏度，又能避免过高电压在易爆环境中产生安全隐患；内置500mA/600VAC过载保险丝，当测量回路出现短路或过载时自动熔断，保护仪器与操作人员安全。
防爆安全参数是GOSSEN METRAHIT 27EX防爆毫欧表的核心优势之一。该仪器通过INERIS颁发的ATEX防爆认证，证书编号INERI05ATEX0040，防爆等级为ExII2GExiaIIAT4Gb，属于intrinsic安全型设计，可在IIA类爆炸性气体环境中安全使用。供电系统采用4节Ex认证的1.5VAA电池，电池舱配备防爆密封垫圈，更换电池必须在非爆炸环境中进行，杜绝操作过程中产生电火花。仪器的外壳采用密封式结构，防护等级达IP54，能实现防尘与防溅水功能，抵御工业现场的粉尘侵袭与偶然溅水；外壳材质为阻燃耐冲击材料，搭配GH18橡胶减震套，既能减少机械碰撞对内部电路的影响，又能降低静电积累风险。
环境适配参数方面，GOSSEN METRAHIT 27EX防爆毫欧表的工作温度范围为-10℃至+50℃，存储温度范围（不含电池）为-25℃至+70℃，能适应航空、化工等行业的户外与车间温差环境。在温度波动较大的场景中，仪器的温度影响误差仅为±(1%读数+10d)/10K，通过内部温度补偿算法抵消环境温度对测量精度的影响。相对湿度适应范围为45%~90%（无冷凝），海拔适应能力达2000米，能在高海拔矿山、潮湿化工车间等特殊环境中稳定工作。此外，METRAHIT 27EX的电池续航表现出色，100mA测量模式下可完成500次以上测量，10mA测量模式下可完成800次以上测量，满足长时间现场作业需求。
使用说明：从操作到维护的全流程指南
GOSSEN METRAHIT 27EX防爆毫欧表的使用需严格遵循防爆安全规范与操作流程，从前期准备到测量执行，再到数据管理与维护保养，每一个环节都直接影响测量精度与使用安全。
操作前准备阶段，首先需检查GOSSEN METRAHIT 27EX防爆毫欧表的外观与状态：确认外壳无破损、密封垫圈完好，橡胶减震套安装牢固；通过“Info”菜单查询电池电压，确保电压不低于4.6V，若显示低电量符号需及时更换电池，且更换必须在非爆炸环境中进行，使用原厂指定的Ex认证电池（型号BAT27）。根据测量场景选择合适的测试附件：测量常规低电阻时使用KC4开尔文夹，其带绝缘外套的设计能避免短路，适配最大直径15mm的被测件；测量飞机表面、氧化层覆盖的被测件时，选用KC27开尔文探针，其双钢尖能穿透绝缘层与氧化层，保证接触良好。同时需确认被测件处于电压-free状态，避免意外电压对测量结果造成干扰或引发安全隐患。
测量流程中，首先按下ON|OFF键启动GOSSEN METRAHIT 27EX防爆毫欧表，仪器会自动完成LCD全段测试，伴随短暂声学信号提示启动成功。根据被测电阻范围选择量程模式：自动量程模式下，METRAHIT 27EX会智能识别被测电阻值，切换至最佳量程，确保测量分辨率；手动量程模式可通过MAN|AUTO键激活，按顺序切换30mΩ、300mΩ、3Ω、30Ω量程，适用于批量产品的快速检测。将测试附件连接至仪器端子，确保电流端子与电压端子连接正确，绿色OKLED亮起表示接触良好，若红色ERRORLED亮起则提示连接故障，需重新检查连接。测量时，仪器会自动进行热电压补偿，屏幕显示“ZERO”符号表示补偿完成，此时读取主显示屏的测量值，辅助显示屏可实时显示测量状态与单位。
数据管理与导出环节，GOSSEN METRAHIT 27EX防爆毫欧表支持两种数据存储方式：通过DATA|CLEAR键可手动存储单个测量值，最多存储1200组数据，每组数据附带时间戳（时钟精度±1分钟/月）；激活STORE菜单功能后，仪器会按设定的采样率自动存储测量值，采样率可在0.5秒至60分钟之间调节。数据导出需通过红外接口搭配USB-HIT适配器，将仪器与PC连接，借助METRAwin10软件实现数据批量导出。METRAwin10软件支持多语种界面，可将数据以表格、曲线形式可视化展示，生成符合ISO9001标准的校准报告，直接对接企业质量管控系统。
维护保养与校准方面，日常使用后需用干燥软布擦拭GOSSEN METRAHIT 27EX防爆毫欧表的外壳与测试探针，避免使用腐蚀性清洁剂，防止损坏防爆密封结构。仪器的质保期为3年（非人为原因），建议每年进行一次专业校准，高频使用场景可缩短至6个月，校准需由具备资质的实验室完成，确保量值可追溯至国际标准。长期不使用时，需取出电池，防止电池漏液损坏内部电路；若测量过程中出现“0.L”过载提示或“openL”电流中断提示，需检查被测件是否超出量程或测试探针连接是否良好，排除故障后再重新测量。
GOSSEN METRAHIT 27EX防爆毫欧表以其深度优化的防爆设计、精准的测量技术与便捷的操作体验，成为高危环境低电阻测量的可靠选择。从开尔文四线法对回路干扰的消除，到热电压补偿对环境误差的抵消，再到严苛防爆认证对安全的保障，每一项技术都精准适配航空航天、化工、矿山等行业的核心需求。其全面的参数配置与规范的使用流程，既确保了测量数据的准确性，又满足了高危环境的安全合规要求。作为德国精密制造的代表，GOSSEN METRAHIT 27EX防爆毫欧表不仅填补了易爆环境微欧级测量的技术空白，更通过数据可追溯、操作便捷化、维护标准化的设计，为企业设备安全运行与质量管控提供了坚实支撑。在未来的高危行业计量领域，METRAHIT 27EX将持续以技术创新赋能场景应用，成为工业安全与精准计量的核心伙伴。
