高频无忧，精准制胜：TH2851系列闭环校准系统助力新能源产业低碳转型​。在全球新能源革命浪潮下，新能源汽车产业正以高压化、智能化为核心方向迅猛发展。这一过程中，高频磁环连接器作为电源管理、电机驱动及充电系统的关键组件，其阻抗特性对高频噪声抑制效果起着决定性作用。而要精准验证这些组件的性能，确保其符合严苛的车规级EMC标准，数字电桥无疑是核心测试设备。在众多数字电桥产品中，TH2851系列精密阻抗分析器凭借卓越性能，成为新能源产业测试领域的佼佼者。​

随着新能源汽车续航能力和功率需求的不断提升，高压化已成为行业发展的必然趋势。在高压系统中，高频磁环连接器的电磁兼容（EMC）性能直接关系到车辆的安全稳定运行。高频噪声若不能有效抑制，可能导致控制系统失灵、通讯中断等严重问题。因此，对磁环连接器进行全面、精准的阻抗特性测试至关重要。​

传统测试设备在面对高频段测试需求时往往力不从心，而数字电桥的出现为解决这一难题提供了可能。TH2851系列数字电桥作为行业领先的测试仪器，能够精准捕捉高频磁环连接器在不同频率下的阻抗变化，为产品性能验证提供可靠数据支持，成为新能源汽车产业高质量发展的重要保障。​


数字电桥作为一种高精度的电子测量仪器，在多个领域都发挥着不可替代的作用，TH2851系列数字电桥更是凭借其优异性能，在不同场景中大放异彩。​

在消费电子领域，随着手机、笔记本电脑等设备朝着轻薄化、高性能方向发展，其充电器、无线充电底座及音频设备线材的滤波设计要求越来越高。TH2851系列数字电桥能够对这些微型化滤波组件进行精准的阻抗测试，确保其在高频环境下具有良好的噪声抑制能力，保障设备的稳定运行和用户的使用体验。例如，在无线充电底座的研发过程中，利用TH2851数字电桥可以快速检测线圈的阻抗特性，优化线圈设计，提高充电效率。​

通信与数据中心是高频信号密集的场所，5G基站射频前端和云服务器电源对信号的纯净度要求极高。TH2851系列数字电桥能够在高频段对相关组件进行全面的信号净化测试，确保信号传输的稳定性和可靠性。在5G基站建设中，通过TH2851数字电桥对射频前端的滤波器进行测试，可以有效避免信号干扰，提升通信质量。​

智能家居与互联网领域的快速发展，使得智能音箱、家庭影院、智能门锁等设备的电磁兼容问题日益凸显。TH2851系列数字电桥为这些设备的电源管理、线缆及电机驱动等模块提供了模块化的电磁兼容测试方案。在智能门锁的生产过程中，利用TH2851数字电桥对电机驱动模块进行阻抗测试，可确保电机运行时不会产生过多的电磁干扰，保证门锁的正常工作和使用寿命。​

1、客户情况​

某新能源汽车零部件制造商是行业内的知名企业，专注于为新能源汽车提供高品质的磁环连接器等核心零部件。随着市场对新能源汽车安全性和可靠性要求的不断提高，该制造商急需对其生产的磁环连接器开展高精度阻抗测试，以验证产品在不同频率下的电磁干扰抑制能力，确保产品符合最新的车规级标准，提升市场竞争力。​

该制造商此前使用的传统测试设备在高频段测试精度不足，且测试效率低下，难以满足大批量生产的检测需求。为了改变这一现状，他们迫切需要一款高性能的数字电桥来解决测试难题，而TH2851系列数字电桥进入了他们的视野。​

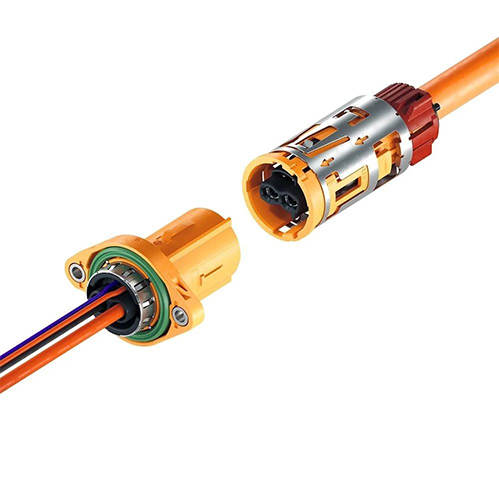

磁环连接器

2、测试要求​

该新能源汽车零部件制造商对磁环连接器的测试提出了明确且严苛的要求。​

首先，测试磁环连接器的阻抗参数，频率范围需覆盖530kHz-35MHz。这一频率范围涵盖了磁环连接器在实际工作中可能遇到的主要高频干扰频段，只有在该范围内进行全面测试，才能确保产品的可靠性。​

其次，测试精度必须高，且要确保数据的一致性，从而构建高可信度的测试体系。因为磁环连接器的阻抗特性哪怕有微小的偏差，都可能在高频环境下被放大，影响整个新能源汽车系统的性能。所以，高精度和数据一致性是测试工作的核心要求。​


3、解决方案​

传统测试设备在应对上述测试要求时，暴露出诸多问题。​

在频段覆盖方面，部分设备仅支持低频段测试，无法满足530kHz-35MHz的高频需求，导致测试数据不完整，无法全面反映磁环连接器的性能。​

在测试效率上，传统设备采用单点测试模式，每次测试都需要花费大量时间进行参数设置和数据记录，耗时长，难以适应批量检测需求，严重影响了生产进度。​

在数据处理方面，传统测试模式的数据采集速度慢，人工审核成本高，且异常数据排查困难，容易导致测试结果出现误差，影响产品质量判断。​

为满足客户的测试需求，同惠推荐了TH2851系列精密阻抗分析仪，该数字电桥实现了多项技术突破。​

在宽频段与高精度保障方面，TH2851系列数字电桥表现出色。其频率覆盖范围达到10Hz-130MHz，根据客户需求推荐的TH2851-050精密阻抗分析仪，能够精准覆盖530kHz-35MHz的关键测试点，完全满足测试频段要求。同时，TH2851系列采用宽带自动调零型自动平衡电桥技术，结合四端对测试配置，最高精度达0.08%，远远高于射频反射测量法的阻抗分析仪、网络分析仪的精度，确保了测试数据的准确性。​

在高效测试与数据一致性方面，TH2851系列数字电桥优势明显。其测试速度极快，测试速度0可以将测试速度1的测试时间再缩短2ms左右，最快测试时间＜2.5ms每次，具体缩短的测试时间根据频率、量程的设置不同而有所差异。这一快速测试能力大大提高了批量检测的效率，满足了制造商的生产需求。有数据显示，在速度5、测试频率1MHz的条件下，测量100Ω电阻的曲线轨迹噪声≦0.003%（≦±0.0015Ω），充分体现了其数据的一致性和稳定性。​

在智能化分析方面，TH2851系列数字电桥同样具备强大功能。它拥有强大的分析图形界面，最多可以4通道同时显示，每个通道最多可以显示4条曲线，且通道和曲线各有十四种分屏显示方法，便于测试人员直观地观察和分析数据。此外，分段扫描功能是其一大亮点，该功能允许在一个扫描周期内，设置不同的频率分段进行扫描，扫描时可设置不同的电平及偏置，扫描结果直接图形显示，非常适用于需要快速筛选多个频率段参数的扫描需求。比如，晶体谐振器需要测试标称谐振/抗谐振频率以及其他杂散频率，通过TH2851数字电桥的分段扫描功能，可在特定频率范围内扫描测量，无需扫描不相关频率，极大地提高了测试效率。

​
TH2851


4、经验与总结​

在“双碳”目标驱动下，全球新能源汽车产销量持续攀升，新能源产业已成为推动全球经济发展的重要引擎。在这一背景下，产品质量和可靠性成为企业竞争的核心要素，而高精度的测试设备则是保障产品质量的关键。​

同惠电子以TH2851系列精密阻抗分析仪等高精密数字电桥为核心，为新能源汽车领域提供了全流程的质量控制方案。TH2851系列数字电桥凭借其宽频段、高精度、高效率和智能化的优势，帮助新能源汽车零部件制造商解决了测试难题，提升了产品的可靠性和稳定性，为产业链的可靠性提升做出了重要贡献。​

未来，随着新能源产业的不断发展，对测试设备的要求将越来越高。TH2851系列数字电桥将继续发挥技术优势，不断创新升级，为新能源汽车产业的绿色、可持续发展提供更加强有力的支持，助力全球绿色出行产业迈向新的高度。
