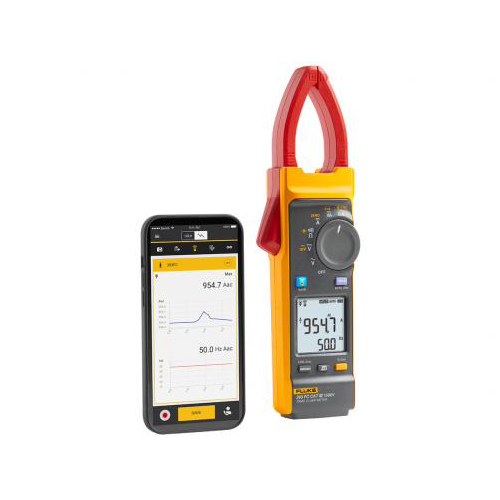

Fluke393FC钳形表在光伏电站的应用案例​。在光伏电站的日常运维与安装调试过程中，准确、高效地获取电气参数是保障电站稳定运行、提升发电效率的关键。Fluke393FC钳形表凭借其卓越的性能与针对性的功能设计，在众多光伏电站项目中发挥了重要作用，以下为您详细介绍其典型应用案例。​


某大型地面集中式光伏电站，装机容量达500MW，占地面积广袤，由数千个光伏阵列组成。在电站的定期巡检工作中，运维人员使用Fluke393FC钳形表对光伏组件进行检测。光伏组件作为电站发电的核心部件，其性能直接影响发电效率。运维人员利用393FC钳形表的1500VDC高电压量程，轻松测量光伏组件串联后的输出电压，快速判断组件是否存在开路或连接不良等问题。例如，在一次巡检中，通过测量发现某阵列中部分组件串联后的输出电压明显低于正常范围，进一步排查发现是由于一处连接器老化松动，导致接触电阻增大，影响了电压传输。若未及时发现，长期运行将导致该部分组件发电效率大幅下降，甚至引发热斑效应，损坏组件。​

在对汇流箱的检测中，Fluke393FC钳形表的细尖钳口设计优势尽显。汇流箱内部接线密集，传统钳形表难以准确夹持导线。而393FC的细尖钳口能够轻松深入狭小空间，精准测量汇流箱内各支路的电流。通过对比各支路电流值，运维人员可快速发现电流异常的支路，进而排查出可能存在的组件故障、线路短路或断路等问题。一次，运维人员在测量过程中发现某汇流箱内一条支路电流为零，经仔细检查，原来是该支路对应的光伏组件被鸟粪遮挡严重，导致发电能力急剧下降。及时清理鸟粪后，该支路电流恢复正常，避免了发电损失的进一步扩大。​

某工业园区内的分布式屋顶光伏电站，由多个厂房屋顶的光伏系统组成，总装机容量为20MW。在电站的安装调试阶段，施工人员使用Fluke393FC钳形表对逆变器进行性能测试。逆变器作为将直流电转换为交流电的关键设备，其性能直接关系到电站的并网质量。施工人员利用393FC钳形表的1000AAC/DC电流量程，配合真有效值（TRMS）测量功能，准确测量逆变器的输入直流电流和输出交流电流。通过分析电流数据，评估逆变器的转换效率和工作稳定性。在测试过程中，发现一台逆变器的输出交流电流存在较大波动，超出了正常范围。经过对逆变器内部电路和参数设置的仔细排查，最终确定是由于软件版本问题导致电流控制算法出现偏差。及时更新软件版本后，逆变器输出电流恢复稳定，确保了电站顺利并网发电。​

在分布式光伏电站的日常运维中，接地性能检测至关重要。根据GB50797-2021《光伏发电站设计规范》要求，光伏阵列场地接地电阻应小于4Ω。运维人员使用Fluke393FC钳形表配合Fluke1625-2接地电阻测试仪对电站接地系统进行检测。首先，利用393FC钳形表的音频提示极性功能，快速判断接地线路的连接是否正确，避免因极性错误导致接地电阻测量不准确。在一次检测中，通过音频提示发现一处接地线路极性接反，及时纠正后，再使用1625-2接地电阻测试仪进行测量，确保了接地电阻测量结果的准确性。经测量，发现部分区域接地电阻接近4Ω，接近规范要求的临界值。通过对这些区域的接地网进行排查和整改，如增加接地极、优化接地连接等措施，将接地电阻降低至安全范围内，有效保障了电站的运行安全。​


某山地光伏电站，地形复杂，光伏阵列依山势而建，设备安装和维护难度较大。在这样的环境下，Fluke393FC钳形表的IP54防护等级发挥了重要作用。在雨季，山地环境雨水较多，普通测量工具容易因进水而损坏。而393FC钳形表凭借其良好的防尘防水性能，能够在雨中正常工作，确保了运维人员在恶劣天气下仍能按时完成检测任务。​

在对山地光伏电站的电缆温度检测中，运维人员借助Fluke393FC钳形表搭配FlukeiSee手机热像仪的组合方案。先使用393FC钳形表测量电缆电流，判断电缆是否存在过载情况。然后，利用iSee手机热像仪对电缆进行温度扫描，快速发现因接触不良、老化等原因导致的电缆发热点。在一次检测中，通过热像仪发现一处电缆接头处温度异常升高，结合393FC钳形表测量的电流数据，判断该接头存在接触电阻过大的问题。及时对该接头进行处理后，电缆温度恢复正常，避免了因电缆过热引发的火灾隐患。
