如何利用PV200检测分布式光伏发电系统的故障？

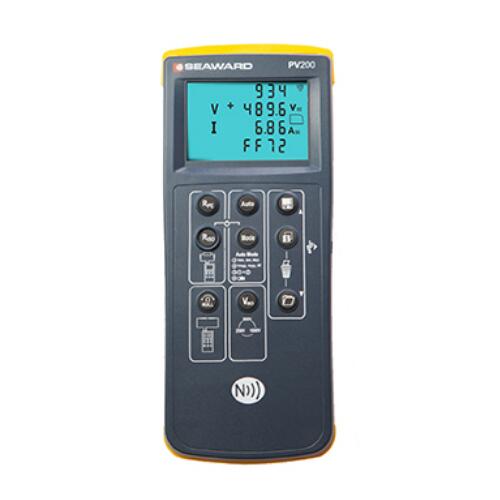

如何利用PV200检测分布式光伏发电系统的故障？利用SEAWARD PV200光伏IV曲线测试仪检测分布式光伏发电系统故障，需结合其功能特性与系统常见问题，通过标准化测试流程定位异常点。
以下是具体检测方法、应用场景及操作要点：
小编多功能校验仪总结：PV200作为专业的光伏IV曲线测试仪，通过精准的电气参数测量+曲线形态分析，可高效定位分布式光伏系统从组件到整站的各类故障。关键在于：
以下是具体检测方法、应用场景及操作要点：
一、PV200的核心检测功能与原理
1.关键功能概述
I-V曲线测试：
绘制光伏组件/阵列的电流-电压（I-V）特性曲线，对比标准曲线（如制造商提供的参考曲线），判断组件性能衰减、局部故障或连接问题。
开路电压（Voc）与短路电流（Isc）测量：
Voc：反映组件的电势差，异常降低可能源于组件老化、碎裂或串联支路断开。
Isc：反映光生电流能力，异常降低可能由辐照度不足、并联支路短路或组件失效引起。
辐照度同步监测：
结合外接辐照度计（如SOLAR Survey200R辐照度计），校正测试数据至标准测试条件（STC，1000W/m²，25℃），排除环境因素干扰。
绝缘电阻测试（部分型号支持）：
检测系统对地绝缘性能，判断是否存在漏电风险（如电缆破损、组件背板击穿）。
2.检测原理
光伏组件正常工作时，I-V曲线应与标准曲线高度吻合。若曲线形态异常（如拐点偏移、平台区缩短、曲线断裂等），可推断以下故障类型：
串联电阻增大：曲线斜率变陡，可能由焊接点氧化、连接器接触不良或组件内部裂纹导致。
并联电阻减小：曲线在低电压区下垂，可能因组件边缘受潮、背板破损或旁路二极管失效引发局部短路。
峰值功率（Pmax）偏移：功率低于预期，可能由组件老化、热斑效应或遮挡导致。
二、分布式光伏系统常见故障类型
在检测前，需明确分布式系统的典型故障场景，以便针对性测试：
| 故障类型 | 常见原因 | 对系统影响 |
|---|---|---|
| 组件级故障 | 碎裂、热斑、老化、旁路二极管失效、接线盒烧毁 | 功率衰减、局部过热、安全隐患 |
| 组串级故障 |
串联支路断开（如连接器松动）、 并联组串短路、熔断器烧毁 |
整串失效、系统效率下降 |
| 系统级故障 |
汇流箱故障（接触不良、防雷器损坏）、 逆变器故障（MPPT失效、通讯中断）、接地不良 |
大规模功率损失、安全保护触发 |
| 安装工艺故障 | 电缆压接不牢、极性接反、绝缘层破损、组件间遮挡 | 接触电阻增大、漏电风险、局部失配 |
| 环境因素故障 | 灰尘/鸟粪遮挡、积雪覆盖、支架形变导致角度偏差 | 功率输出波动、热斑风险增加 |
三、PV200故障检测全流程
1.检测前准备
安全防护：
穿戴绝缘手套、护目镜等防电弧装备，关闭逆变器及直流侧断路器，确保系统完全断电。
验电确认无电压后，断开组串与汇流箱/逆变器的连接，隔离测试单元。
设备校准：
检查SEAWARD多功能太阳能测试仪PV200电池电量充足，连接辐照度计并校准至当前环境（如Survey200R置于“传输”模式，确保辐照度＞100W/m²）。
导入被测组件的标准I-V曲线（可通过设备内置数据库或手动输入制造商参数）。
环境记录：
记录测试时的实际辐照度、温度、风速等参数，用于后续数据校正。
2.分层次检测步骤
（1）组件级检测：定位单块组件异常
测试对象：单块组件或子串（2-3块组件串联）。
操作步骤：
将PV200的正负极夹分别连接组件的正负极（注意极性），确保接触良好。
启动AUTO测试，获取I-V曲线、Voc、Isc数据。
数据分析：
曲线对比：若实测曲线整体低于标准曲线且形态相似，可能为组件老化或辐照度不足（需结合辐照度数据校正）；若曲线出现“台阶状”或局部凹陷，可能为内部裂纹或旁路二极管失效（见图1）。
Voc异常：Voc低于标准值的90%，可能为串联支路断开（如焊带断裂）或组件碎裂。
Isc异常：Isc低于标准值，可能为电池片效率衰减或遮挡（如鸟粪、树叶）。
典型案例：
某组件实测I-V曲线在低电压区提前下垂，经红外热像仪辅助检测，发现旁路二极管烧毁导致局部短路。
某组件Voc正常但Isc偏低，清洁表面灰尘后数据恢复，确认遮挡为主要原因。
（2）组串级检测：定位串联/并联故障
测试对象：整组串（如10-20块组件串联）。
操作步骤：
断开组串与其他电路的连接，确保仅测试目标组串。
连接PV200至组串两端，启动测试，获取整体I-V曲线。
数据分析：
曲线形态异常：
曲线斜率异常陡峭（串联电阻大）：可能由组串中某块组件连接器氧化、接触电阻增大导致。
曲线出现多个峰值（多峰现象）：可能为组串内部分组件被遮挡，或不同型号组件混装导致失配（见图2）。
Voc与Isc比值异常：
正常情况下，Voc/Isc应接近组件的标准比值（反映串联电阻）。若比值显著增大，可能为串联支路接触不良；若比值减小，可能为并联短路（如组串间误并联）。
故障定位技巧：
若整串曲线异常，可采用“分段测试法”：将组串分成若干子串（如前10块和后10块），分别测试，逐步缩小故障范围至单块组件。
对比同批次正常组串的曲线，快速识别异常组串（如某组串Pmax比平均低20%，需重点排查）。
（3）系统级检测：评估整体性能与安全
测试对象：汇流箱前的全部组串或逆变器输入端。
操作步骤：
确保所有组串已正确连接至汇流箱，但未接入逆变器（避免高压损坏设备）。
使用PV200测量总开路电压（总Voc）和各支路电流（Isc），检查汇流箱内部接线是否正确（如极性、熔断器通断）。
绝缘电阻测试（若设备支持）：
测量组串正极/负极对地绝缘电阻（标准要求≥2MΩ），判断是否存在接地故障（如电缆外皮破损、组件背板击穿）。
若绝缘电阻偏低，可逐组串断开测试，定位漏电支路。
模拟并网测试：
连接逆变器，在MPPT模式下观察PV200实时数据，对比逆变器显示的功率与实测值。若差异超过5%，可能为逆变器MPPT算法故障或通讯误差。
典型问题：
汇流箱内某支路熔断器烧毁，导致该组串未接入系统，实测总电流低于预期。
多组串并联时误接“Y”型分路器，导致短路，PV200触发“FET”保护（电流＞15A），需立即断开连接并检查接线。
3.数据校正与报告生成
环境校正：
使用PV200内置的STC校正功能，输入实测辐照度和温度，将数据归一化至标准条件，排除环境因素对故障判断的干扰。
报告输出：
生成包含I-V曲线、关键参数（Voc、Isc、Pmax、Rs、Rp）及故障分析的测试报告，作为维修依据或系统验收文件。
四、辅助工具与进阶检测技巧
1.结合红外热像仪定位热斑
操作方法：
在PV200检测发现组件功率异常后，使用红外热像仪扫描组件表面，温度高于周边区域的点即为热斑，通常由遮挡、电池片失效或接触不良引起。
案例：
某组件I-V曲线显示Pmax下降15%，红外检测发现某电池片温度达65℃（正常＜45℃），确认该电池片碎裂导致局部过热。
2.利用示波器分析纹波
适用场景：
若怀疑逆变器或电缆存在高频干扰（如导致PV200数据波动），可使用示波器测量直流侧电压纹波，异常纹波可能提示电容老化或电磁兼容问题。
3.分时段测试评估衰减
长期运维：
定期（如每季度）使用PV200测试同一组件/组串，对比不同时段的I-V曲线，若Pmax年衰减率＞3%（正常＜2%），提示组件加速老化，需提前更换。
五、注意事项与安全规范
避免误操作损坏设备：
测试前确认系统电压＜1000V（PV200量程限制），若超过需分区测试，禁止直接连接高压组串。
禁止在未断开负载时插拔测试线，以免产生电弧损坏PV200内部FET元件（触发“FET”错误需返厂维修）。
防电弧与触电风险：
操作时需两人配合，一人测试、一人监护，确保在通风良好的环境下作业，远离易燃物。
若测试中设备显示“ER”错误（继电器故障），立即断开MC4连接器，禁止强行继续测试。
数据解读的局限性：
PV200无法检测隐性裂纹（需EL测试）或逆变器内部故障，需结合其他工具综合诊断。
辐照度不均匀可能导致测试结果偏差，建议在辐照度＞500W/m²且稳定时进行测试。
六、典型故障处理流程示例
场景：某分布式电站报“组串1功率异常”，使用PV200检测步骤如下：
组件级测试：
逐块测试组串1内15块组件，发现第8块组件Isc比其他低30%，Voc正常。
红外检测显示该组件中部热斑，拆解后发现旁路二极管烧毁，更换组件后数据恢复。
组串级验证：
重新测试整组串，I-V曲线与标准一致，Pmax提升至设计值的98%，确认故障排除。
小编多功能校验仪总结：PV200作为专业的光伏IV曲线测试仪，通过精准的电气参数测量+曲线形态分析，可高效定位分布式光伏系统从组件到整站的各类故障。关键在于：
分层检测：从组件→组串→系统逐步排查，缩小故障范围；
数据校正：结合辐照度、温度等环境参数，避免误判；
工具协同：与红外热像仪、EL测试仪等配合，实现全面诊断。
定期使用PV200进行预防性测试，可显著降低系统故障率，提升运维效率，保障分布式光伏电站的安全与收益。
