电能质量分析仪分析的电压暂态事件，从而分析设备“隐形杀手”的全面攻防指南——从监测到分析，守护运维安全。为什么电压暂态事件不容忽视？在现代电力系统的精密运作中，电压暂态事件宛如蛰伏暗处的“闪电刺客”。它的存在看似短暂，仅仅持续几毫秒至几秒，却如同隐藏在平静海面下的汹涌暗流，能对电气设备发起致命一击。在工业生产、商业运营以及日常生活的各个场景中，电气设备的稳定运行至关重要，而电压暂态事件的出现，轻则致使设备故障停机，打乱正常的生产和运营节奏；重则直接造成设备永久性损坏，引发一系列连锁反应，带来难以估量的直接与间接损失。这种损失的程度会因行业特性的不同而产生巨大差异。据权威统计数据显示，在全球范围内，每年因电压暂态事件导致的设备损坏事故占比高达35%。这一数字背后，是无数企业因设备故障承受的经济损失、生产延误，甚至可能影响到社会公共服务的正常运转。作为电气运维工程师，在面对电气设备出现异常或损坏时，是否能第一时间将关注点聚焦到设备的供电质量上？是否熟练掌握了依据故障现象初步判断需要检查项目的方法？是否对电压暂态事件的危害及其给企业带来的深远影响有着深刻认知？又是否真正掌握了科学、有效的应对之策？希望接下来的内容，能为您揭开电压暂态事件的神秘面纱，并提供实用的应对策略。

电压暂态事件：看不见的“定时炸弹”

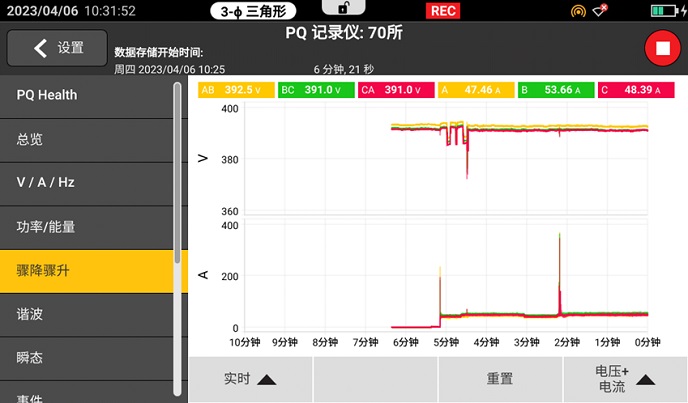

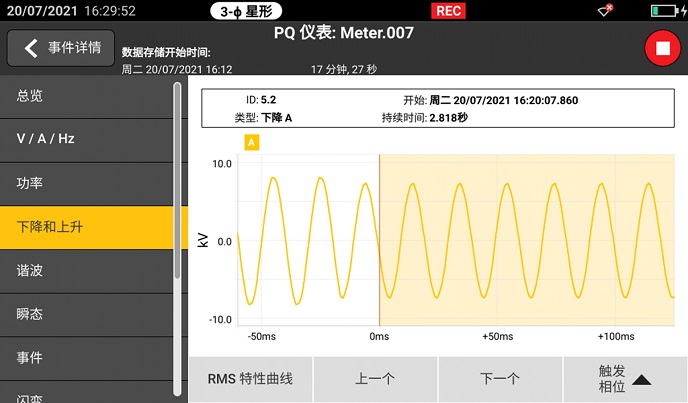

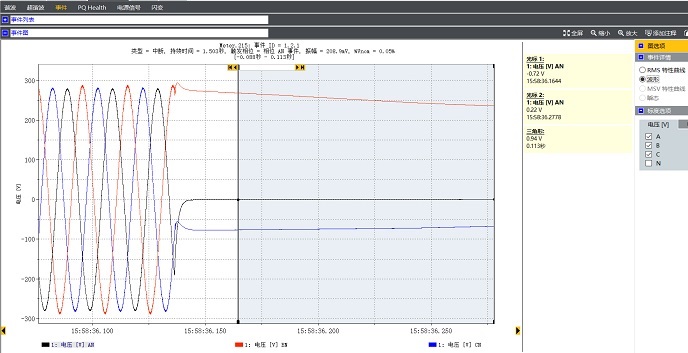

1、概念电压暂态事件是电力系统运行过程中，由于雷击、开关操作、短路故障或负载突变等多种因素引发的短时电压波动现象。这些波动主要表现为电压骤升、骤降和短时中断三种形式。虽然其持续时间极为短暂，通常处于毫秒级，但在这极短的时间内，电压幅值却能达到额定电压的2-10倍之高。如此剧烈的电压变化，就像给电气设备带来了一次次突如其来的“电击”，对设备的正常运行和使用寿命构成严重威胁。[此处可插入实测案例图片，如：持续2.818s的电压暂降波形图，直观展示电压暂降过程中电压值随时间的变化趋势；电压暂降趋势图，从宏观角度呈现一段时间内电压暂降的发生频率和幅度变化；电压中断（上位机分析软件界面），展现电压中断时系统监测软件的显示情况，包括中断发生的时间、持续时长等信息]点击申请免费产品试用，亲身感受专业设备对电压暂态事件的精准监测能力。 2、典型诱因电压暂态事件的发生并非偶然，其诱因涵盖外部因素、内部因素以及系统自身存在的缺陷。外部因素方面，雷击是一种常见且威力巨大的诱因。当雷电击中电力线路或附近物体时，会产生强大的电磁脉冲，瞬间将大量能量注入电力系统，导致电压骤升。此外，电网切换操作过程中，由于线路参数的变化和电磁暂态过程的影响，也容易引发电压波动。内部因素主要与企业自身的用电设备相关。大型设备的启停，如工厂中的大功率电机、压缩机等，在启动瞬间会产生巨大的冲击电流，导致电网电压瞬间下降；而电容投切时，电容的充放电过程也会引起电压的剧烈变化。系统缺陷同样不可忽视。接地不良会使设备在遭受雷击或发生短路故障时，无法有效释放电流，从而导致电压异常；绝缘老化则会降低电气设备和线路的绝缘性能，增加短路故障发生的概率，进而引发电压暂态事件。 3、电压事件捕捉特征图要准确捕捉电压暂态事件，关键在于合理设置监测仪器的参数。必须精确设定基准标称电压和触发阈值，只有这样，仪器才能依据预设的规则，自动对电压暂态事件进行捕捉和记录。

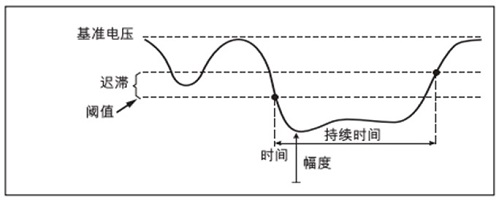

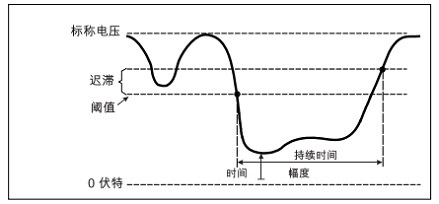

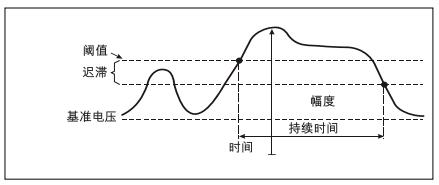

[可以分析电压暂降特征图，清晰展示电压暂降发生时，电压幅值迅速下降、持续一段时间后又恢复正常的波形特征；电压暂升的特征图，呈现电压幅值突然升高的过程；电压中断的特征图，直观呈现电压突然降为零并持续一段时间的状态]

危害揭秘：从设备瘫痪到生产停摆的连锁反应

1、直接破坏对于精密设备而言，电压暂态事件犹如一场“心脏骤停”的危机。以PLC（可编程逻辑控制器）和变频器为例，它们在工业自动化控制系统中扮演着核心角色。当遭遇过压情况时，过高的电压会瞬间击穿电路板上的电子元件，导致电路板烧毁，使设备失去控制功能；而欠压则会使设备的控制程序出现异常，引发控制失灵或误动作，甚至可能导致开关误跳闸，进一步扩大故障范围。不仅如此，电压暂态事件还会对电气设备的绝缘系统造成严重破坏。电缆、电机等设备的绝缘层在反复的暂态冲击下，会加速老化进程。研究表明，长期受到电压暂态影响的设备，其绝缘性能会显著下降，设备寿命甚至可能缩短30%以上，大大增加了设备更换和维护的成本。
2、隐性损失电压暂态事件带来的危害远不止设备的直接损坏，其引发的隐性损失同样令人触目惊心。在半导体制造等对生产环境要求极高的行业中，一条生产线的正常运转关乎着巨大的经济价值。一次电压暂降就可能导致半导体生产线正在加工的晶圆报废，而一片晶圆从原材料到成品的生产过程投入巨大，单次晶圆报废造成的损失往往超过百万元。在信息化时代，数据是企业的核心资产之一。然而，未配备有效保护措施的服务器，可能会因为仅仅0.1秒的电压中断，导致内存中尚未保存的数据丢失。这些关键数据一旦丢失，可能会影响企业的业务决策、客户服务等多个方面，造成的损失难以用金钱直接衡量。案例警示：某化工厂曾因雷击引发电压骤升，强大的电压冲击致使其DCS（集散控制系统）瘫痪。该系统是化工厂实现自动化生产、监控和管理的核心，系统瘫痪后，工厂不得不全面停产。经过统计，此次停产3天，直接经济损失超过2000万元，同时还对企业的市场信誉造成了严重影响。

精准监测

1、传统监测痛点在过去，电力系统的监测工作主要依赖人工巡检，所使用的运维工具也相对简单，如万用表等。然而，这些传统工具存在着明显的局限性。万用表只能测量稳态有效电压值，对于持续仅毫秒级的电压暂态事件，几乎无法捕捉到其存在的踪迹。而电压暂态事件具有暂态性和不定期出现的特点，人工巡检难以做到实时、全面的监测，很容易导致故障隐患被忽视。此外，普通测量工具的数据分辨率不足，无法精确记录电压暂态事件发生时电压和电流的细微变化。并且，它们大多不具备超限录波功能，而只有记录到高时间分辨波形，才能为后续深入分析故障原因提供有力依据。这就使得传统监测方式在面对电压暂态事件时，往往显得力不从心。
2、智能监测方案随着科技的不断发展，智能监测方案为电压暂态事件的监测带来了新的突破。智能监测设备具备强大的超限阈值设置功能，用户可以根据负载对电压的耐受能力，灵活设置合适的触发阈值。这样一来，设备只会在电压暂态事件达到预设的严重程度时才进行记录，有效避免了海量无关波形的干扰，大大提高了数据分析的效率。高精度暂态录波能力是智能监测设备的另一大优势。它支持ns级采样速度，能够以极高的精度捕获完整的电压波形畸变过程，使任何异常波形都无所遁形。

工具推荐：

Fluke1775/1777电能质量分析仪自定义触发阈值功能，用户可以根据实际需求进行精确设置；在触发记录方面，它能够记录电压和电流的半周期RMS（10ms时间间隔数据），持续10s，同时还能采集10周期的电压和电流波形，采样率高达80KS/s，为电压暂态事件的监测和分析提供了可靠的数据支持。

深度分析：从数据到决策的实战指南

1、诊断三步法溯源定位是分析电压暂态事件的首要步骤。通过将监测设备记录的事件列表（带有精确的时间戳）与设备故障日志进行关联分析，能够快速锁定故障源头。例如，在某半导体生产车间，通过这种方法发现一次电压暂降事件与车间内水泵启动的时间高度吻合，从而确定水泵启动是此次电压暂态事件的诱因。危害评级需要依据IEC61000-4-30标准，对电压暂态事件的严重程度进行科学评估。该标准从电压变化的幅值、持续时间等多个维度制定了详细的评级规则，帮助运维人员准确判断事件可能造成的危害程度。在明确故障源头和危害评级后，就可以制定针对性的供电系统改造建议。常见的改造措施包括加装浪涌保护器（SPD），用于抑制过电压；安装动态电压调节器（DVR），实时补偿电压波动；或者优化接地设计，提高系统的稳定性和安全性。
2、进阶技巧建立“暂态事件数据库”是一种有效的风险管理手段。通过对历史监测数据的整理和分析，能够发现电压暂态事件的发生规律，预测风险周期，提前采取预防措施。与电网公司保持密切协作也至关重要。电网公司掌握着上游系统的运行信息，通过获取这些信息，企业可以及时了解电网的扰动情况，提前做好防御准备，降低电压暂态事件对自身设备的影响。

运维升级：

构建主动防御体系实时防护层是抵御电压暂态事件的第一道防线。在关键、敏感设备的供电端，根据实际需求部署抗晃电装置、UPS不间断电源等设备。这些设备能够在电压暂态事件发生时，迅速切换到备用电源或采取补偿措施，确保设备的持续稳定运行。预测性维护是一种基于数据驱动的先进运维理念。通过定期对电气设备进行监测，分析监测数据的变化趋势，能够提前发现设备的潜在故障隐患，及时更换易损部件，避免因设备故障引发电压暂态事件，同时也降低了设备突发故障带来的损失。制定《暂态事件响应SOP》（标准作业程序）是提高应急处理效率的关键。详细的响应流程和操作规范能够指导运维人员在电压暂态事件发生时，迅速、有序地开展故障排查和恢复工作，最大限度地缩短故障恢复时间，减少企业损失。

 小编电能质量分析仪总结：暂态防御是技术，更是责任电压暂态事件虽然无形无影，但其破坏力却远超想象。在电力系统的稳定运行和电气设备的安全保障工作中，作为设备健康的“守护者”，电气运维工程师肩负着重大责任。我们不能仅仅满足于被动抢修，更应将工作重心转向主动防御，构建全方位、多层次的防护体系。通过选择先进的智能监测工具，建立全生命周期的管理模式，让每一次电压波动都尽在掌控之中，为企业的生产运营和社会的稳定发展筑牢电力安全防线。
