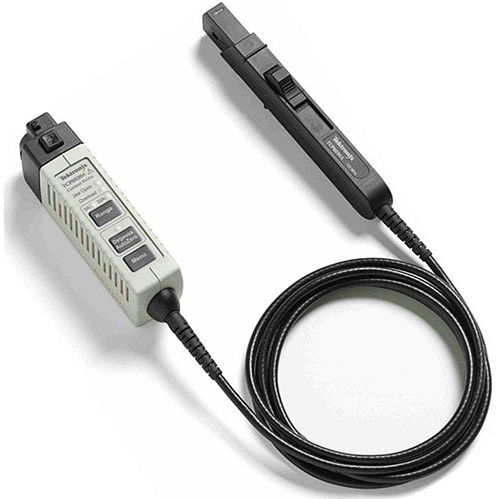

泰克TCP003A电流探头
泰克TCP0030A电流探头是一款高性能AC/DC电流测量工具，具有120MHz带宽，适用于TekVPI™示波器。我们公司有售这款具备高精度、易于使用等特点的泰克TCP003A电流探头。
泰克TCP0030A电流探头概述
品牌与型号：Tektronix（泰克）/TCP0030A
主要特性：带宽：120MHz
测量范围：AC/DC，5A至30A RMS，峰值可达50A
准确性：直流增益误差小于1%
接口：TekVPI™探头接口，与Tek示波器兼容
其他功能：自动归零、远程GPIB/USB控制等
泰克TCP003A电流探头应用领域
电子测量：适用于高精度电流测量，特别是在高频和高速电路中的应用。
医疗器械分析：在医疗器械特性分析中，TCP0030A能提供准确的AC/DC电流测量。
购买建议：
确认产品规格与需求匹配。
询问供应商关于产品的详细参数及保修服务。
确保供应商具备良好的售后服务体系。
技术规格与性能指标
带宽：120MHz，满足大多数高频电流测量需求。
上升时间：≤2.92ns，确保快速电流变化的准确捕捉。
钳口直径：5毫米，便于连接不同直径的导线。
安全认证：通过CAT II 150V认证，确保操作安全。
准确度：直流增益误差小于1%，提供高精度测量结果。
使用与维护
校准：使用前需进行校准，确保测量准确性。
连接：确保与示波器连接良好，避免信号干扰。
维护：保持探头清洁，避免强烈震动或碰撞，长时间不使用应放置在干燥、通风的地方。
泰克TCP0030A电流探头基本信息表
|
项目
|
描述
|
数值
|
|---|---|---|
|
产品型号
|
泰克TCP0030A
|
TCP0030A
|
|
品牌
|
Tektronix/泰克
|
Tektronix
|
|
带宽
|
|
120MHz
|
|
测量范围
|
RMS
|
30A
|
|
|
Peak
|
50A
|
|
测量功能
|
|
AC/DC
|
|
探头接口
|
|
TekVPI™
|
|
精度
|
DC增益误差
|
<1%
|
|
低电流测量
|
|
1mA
|
|
探头尺寸
|
长度
|
20厘米(7.77英寸)
|
|
|
宽度
|
1.6厘米(0.625英寸)
|
|
|
高度
|
3.2厘米(1.25英寸)
|
|
电缆长度
|
|
200厘米(79英寸)
|
|
装运重量
|
|
1.55磅
|
泰克TCP0030A电流探头应用与特性表
|
应用领域
|
具体应用
|
特性描述
|
|---|---|---|
|
马达驱动器
|
电流测试
|
易于使用且准确
|
|
电源
|
电流测量
|
高精度
|
|
半导体设备
|
电流测试
|
大电流测量能力
|
|
功率逆变器
|
电流测量
|
可与示波器连接
|
|
电子镇流器
|
电流测试
|
自动单位缩放和读数
|
|
消费电子产品
|
电流测量
|
提供探头状态和诊断指示灯
|
|
马达驱动器
|
电流测量
|
远程GPIB/USB探头控制
|
|
其他领域
|
移动通讯、电机驱动、交通系统
|
分裂铁心结构，电路连接简便
|
