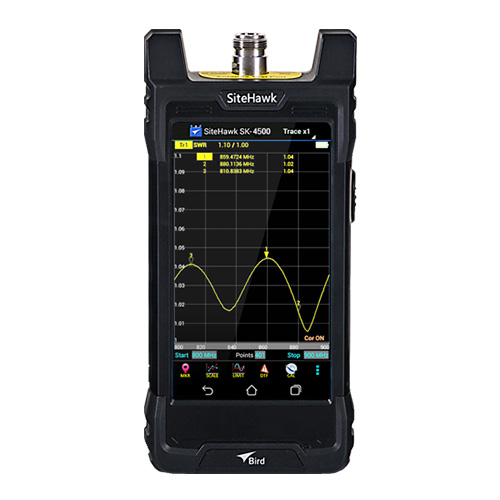

Bird公司SiteHawk™ SK-4500-TC手持式天线与电缆分析仪
Bird公司精心打造的SiteHawk™ SK-4500-TC手持式天线与电缆分析仪，以其在1 MHz至4.5 GHz宽频范围内的卓越性能和精密检测能力，彻底颠覆传统排查方法，实现故障点“零盲区”定位。SK-4500-TC采用独创的DTF（Distance to Fault）模式，能够精确探测到电缆、连接器或天线系统中的任何不连续性问题，并以真实的距离单位呈现故障位置，这极大地节省了因盲目替换组件而导致的时间损耗及成本支出。通过使用先进的FDR（Frequency Domain Reflectometry）测量技术，该设备可对RF系统关键组件的健康状况进行深度评估，在潜在故障发生前即提供预警信息。
The SK-4500-TC provides critical coverage with a wide frequency range from 1 MHz to 4.5 GHz.Discontinuities can be a real problem and cause significant reflections by damaged cables, loose or improperly installed connectors, and environmental factors. With Bird’s DTF (Distance to Fault) mode, SiteHawk™ finds the exact location of the problem “in true distance units”! Eliminate wasted time swapping out components until you determine the issue. Save critical time, components, and money by correctly identifying issues the first time to efficiently direct vital resources to implement solutions.
SiteHawk™ SK-4500-TC具备一系列强大的功能特性
- 实时在工作频率下测试RF电缆和天线性能，确保准确度。
- 准确定位导致反射问题的源头，包括损坏的电缆、安装不当或松动的连接器以及环境影响因素。
- 测量并显示每个距离点上的VSWR或回波损耗水平，精准锁定故障所在。
- 通过Cable Loss功能，可在指定频率范围内精确测量电缆系统的插入损耗情况。
- 配备OTG USB通信端口，支持与Bird功率传感器、存储设备无缝连接，并为内置电池充电。
- 内置RF Meter App应用，进一步优化用户操作体验。
SiteHawk™ SK-4500-TC广泛应用于多样化的场景
- 第三代和第五代移动通信网络（3G, 5G - 2.4, 4.2 GHz & 600, 850 MHz）
- PCS/DCS、CDMA、GSM和LTE等多种协议基站
- 广播电视传输系统
- 无线寻呼服务
- 政府通信设施
- 战术军事通讯
- 微波通信领域
- 公共安全无线网络
- 集群通信系统如TETRA
- WLAN、WLL (802.11)等网络覆盖需求
| Specification | Description |
|---|---|
| Model Number | SK-4500-TC |
| Product Name | SiteHawk™ Antenna & Cable Analyzer |
| Frequency Range | 1 – 4500 MHz |
| Resolution | 1 kHz |
| Accuracy | ±2.5 ppm @25 °C |
| Output Power | -10 dBm, typical |
| Trace Noise Magnitude | IFBW 1kHz: 0.05 dB rms |
| Measurement Speed | 1 ms / data point |
| Points | 51 to 3201 adjustable |
| Measure Bandwidth | 100 Hz to 30 kHz |
| Temperature Stability | 0.01 dB/°F (0.02 dB/°C) |
| Return Loss Measurement Range | 0 dB to -60 dB |
| Resolution (Return Loss) | 0.01 dB |
| VSWR Measurement Range | 1.0 to 65.0 |
| Cable Loss Measurement Range | 0 dB to 30 dB |
| DTF Range | 0 to 5000 ft. (0 to 1500 m) |
| Corrected Directivity | > 38 dB |
| Maximum Input Voltage | 50V |
| Immunity to Interfering Signals | +13 dBm |
| Power Measurement | Yes |
| Reflect Amplitude Accuracy |
-10 dB to 0 dB: ±0.6 dB -20 dB to –10 dB: ±0.8 dB -35 dB to –20 dB: ±3.0 dB |
| Connectors | USB Type-C, USB 3.0 |
| Test Port Connector Impedance | N-type, Female 50 Ohms |
| Temperature |
Operating: 14 to 131 °F (-10 to +55 °C) Storage: -40 to 176 °F (-40 to +80 °C) Battery Charging: 32 to 95 °F (0 to +35 °C) |
| Display | 5.5 in, 720p resolution |
| Languages | English, Chinese, Spanish |
| Battery |
Type: Lithium-ion rechargeable Operating Time: 10 hours typical Charging Time: 5 hours typical |
| Storage Capacity | Thousands of traces and setups |
| Recommended Calibration Interval | 3 years |
| Compatibility | See Bird’s RF Meter Page for a complete list of compatible sensors |
| Dimensions | 7.7 in x 3.6 in x 2.4 in (195 mm x 90 mm x 60 mm) |
| Weight | 1.98 lbs. (0.9 kg) |
| Compliance and Certifications |
Compliance: CE EMC Standard: EN 61326-1:2006 Safety Standard: EN 61010-1:2001 |

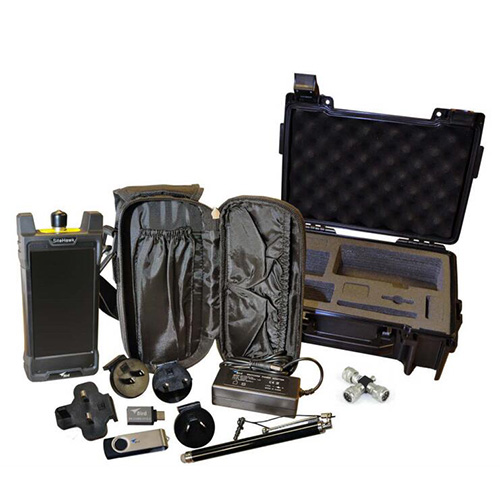

| Standard Accessories | Calibration Combo, Stylus, AC Adapter (12 VDC Output), Hard Carrying Case, Soft Carrying Case, RF Cable, USB Drive, USB Adapter, Manual, and Battery |
| Optional Accessory | Adapter - N(m) to 7-16 DIN(f) |
SiteHawk™ SK-4500-TC配备了现代化的人机交互界面，拥有5.5英寸720p高清显示屏，支持中英文及西班牙语等多种语言，方便不同国家和地区的技术人员使用。此外，设备内置USB Type-C接口，支持OTG功能，可连接Bird功率传感器以获取更详尽的射频功率数据，同时也能用于存储设备的连接以及电池充电。
SiteHawk™ SK-4500-TC体现出高端品质和卓越性能
- 高精度分辨率高达1 kHz，25°C时精度±2.5 ppm。
- 快速响应，每数据点仅需1毫秒的测量速度，采样点数可从51至3201自由调整。
- 温度稳定性极高，温度变化对精度的影响仅为0.01 dB/°F（0.02 dB/°C）。
- 完整涵盖回波损耗、VSWR、电缆损耗以及0至5000英尺（0至1500米）DTF故障定位范围的测量功能。
- 设备接口丰富，包括USB Type-C和50欧姆N型女性接口，便于多种配件的连接。
- 配备高性能锂离子可充电电池，典型运行时间可达10小时，充满电仅需5小时。
- 配有5.5英寸720p高清显示屏，支持中英文及西班牙语界面切换，满足不同用户需求。
- 符合严格的安全和合规标准，已获得CE认证，同时符合EMC标准EN 61326-1:2006和安全标准EN 61010-1:2001的要求。
- 标配了一系列实用附件，如校准组合件、触控笔、AC适配器、硬质便携箱、软质携带包、RF电缆、USB驱动器、USB适配器、详细手册和预装电池，使现场作业更为便捷高效。
Bird SiteHawk™ SK-4500-TC天线与电缆分析仪凭借其强大而全面的功能特性、极高的精准度以及人性化的用户体验设计，已经成为通信工程技术人员不可或缺的专业工具，有效助力于快速发现和解决各类射频系统的问题，保障通信网络稳定、高效的运行。SK-4500-TC天线与电缆分析仪的核心亮点在于其宽广的频率覆盖范围，从1 MHz到4.5 GHz，能够对整个频段内的电缆和天线进行精准测试。SiteHawk™ SK-4500-TC采用了FDR（频域反射测量）技术，使得用户可以得到极其可靠的结果，通过细致评估电缆和天线系统的健康状况，在潜在故障发生之前就能发出预警信号，有效防止因硬件问题导致的服务中断。
文章来源Bird公司，深圳银飞公司有售SiteHawk™ SK-4500-TC天线与电缆分析仪
