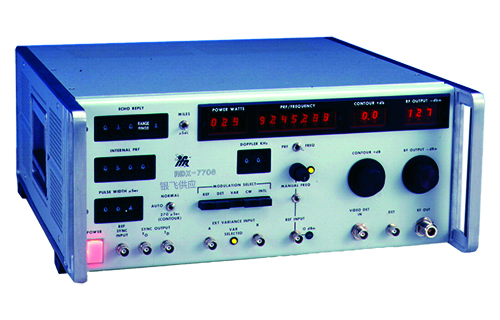

Aeroflex RDX-7708气象雷达测试仪
Aeroflex IFR RDX-7708型气象雷达测试仪装置租赁。Aeroflex 是航空电子测试系统设计、制造和营销的领导者。RDX-7708测试仪提供射频源和监视器，用于对ARINC 708 T/R（发射器/接收器）单元（包括风切变变体）进行完整的射频测试。
发射机功率测量是通过安装在波导上的射频功率模块进行的。这种方法最大限度地减少了由于射频同轴电缆损耗变化引起的测量误差。用于ARINC708 Weather Radar Test Set固态相干天气雷达系统的综合射频测试装置。
RDX-7708B版本无GPIB发售。
•获得OEM天气雷达系统制造商的认可
•内置多普勒频移
•输出频率或PRF的数字读数
•手动或通过变送器或外部同步输入控制变送器功率PRF的数字读数
•脉冲宽度手动控制，等于发射机输入或270微秒（固定）
•立即联系我们获取优质的新旧航空电子设备。如果您要升级到更新的技术，我们可以提供帮助。我们接受以旧换新并购买退役装备。
•立即联系我们获取优质的新旧航空电子设备。如果您要升级到更新的技术，我们可以提供帮助。我们接受以旧换新并购买退役装备。
附加的功能
•范围回复可选择以 1 s 或 1 英里为增量
•射频输出以 1 dBm 的增量可调至 -127 dBm
•轮廓以 0.1 dB 的增量提升至 +20 dB
•内置方差调制器
上述所有功能都可以通过IEEE 488-1978 GPIB版本进行远程控制。
监控检波器、频谱分析仪和同步的输出
RDX-7708R，BRW 规格
参考射频输入：
152.777兆赫
78.6616兆赫
射频输出（参考或可变）
频率
RDX-7708 量程：9295 至 9425 MHz
输出电平
范围：-50 至 -127 dBm，步长为 1 dB（20 dB 耦合器输出时）
准确性：±2 dB（频率和衰减范围）
CONTOUR BOOST
范围：射频输出为 0 至 19.9 dB 小于等于 -70 dBm
多普勒偏移
范围：0 至 +29 kHz
分辨率：1kHz的
射频开/关比：70 dB 或更高
脉冲调制
内部PRF发生器
范围：0 至 9999 pps
分辨率：1赫兹
输出脉冲宽度
范围：0 至 99 ms 和 270 μs（固定）
分辨率：0.1微秒
返回延迟
范围：1 至 999 μs 或 NM
分辨率：1 unit
显示
频率计数器
准确性：±3 赫兹
分辨率：1 赫兹
峰值功率指示灯
范围：RDX-7708 - 40 至 250 W
准确性：-0.6 dB
分辨率：1 w
常规
尺寸：宽 427 毫米，高 178 毫米，深 467 毫米 / 16.8 英寸宽，7 英寸。高，18.4 英寸深
重量：RDX-7708 - 15 公斤（33 磅）
电源要求：RDX-7708 110/220 伏交流电，50-400 赫兹
功耗：100 瓦
版本和附件
选型信息
版本
RDXR RDX-7708R 气象雷达台架测试 （152.777兆赫/GPIB）
RDXBRW RDX-7708BRW 气象雷达台架测试 （78.6616兆赫）
配件（提供）
线
微波同轴电缆
BNC 到 BNC 同轴电缆（视频检测器）
射频功率模块
