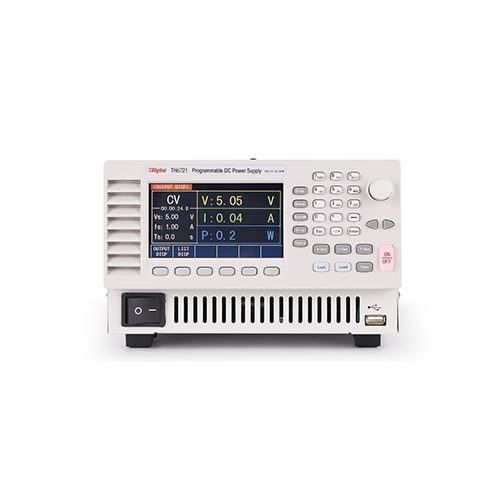

TH6721可编程开关电源。同惠的可编程开关电源是一款可编程开关直流电源，这款电源功能非常强大，性能非常优越，其液晶屏显示，显示清晰，菜单操作，快捷方便，能够很好地满足生产现场快速操作和实验室高精度、高稳定性的需要，同时，TH6721可编程开关电源提供的RS232C接口、USB接口和LAN接口为仪器用于计算机远程操作提供了条件。仪器的绝缘电阻功能，其在参考工作条件下，电源端子与外壳之间的绝缘电阻不得小于50兆欧，其在湿热运输条件下，电源端子与外壳之间的绝缘电阻应不小于2兆欧。

480X272像素,16位色,4.3英寸彩色TFT液晶屏,用于设置测试条件及测量结果的显示等

数字键盘操作

高准确度和高分辨率

低纹波和低噪声

智能型风扇控制，节约能源，降低噪声

可通过计算机进行软件控制和检测

可通过旋钮和光标对数值进行精确微调

大电流大功率和高稳定性

A、可调斜率功能

通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出

例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；

电压转换速率为10V/s，则上升时间为2s；

电压转换速率为20V/s，则上升时间为1s；

电压转换速率为40V/s，则上升时间为0.5s。

B、可编程内部电阻--仿真电池输出

电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌，模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。

使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。

C、数据保存--记录被测件运行数据

用于记录电流、电压、时间等数据，打开记录后以1 次/s的速率开始记录，很大5000 次。

接上sense端则记录被测件两端实际电压、电流值；

不接sense端则记录TH6700输出的电压、电流值。

结束后，仪器数据将以CSV后缀名保存至 U 盘CSV 文件夹下。

D、恒压（CV）/恒流(CC)优先选择模式 – 保护被测件

传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。

恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。

恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以：

1. 避免突发的尖峰电流，保护器件免遭浪涌电流损坏。

2. 输出电流无过冲，用来测试恒流工作特性的待测物

TH6721各系列说明书

参数			TH6711	TH6712	TH6713	TH6721	TH6722	TH6723
输出	功率	额定功率	360W	720W	1080W	360W	720W	1080W
		功率限制	约额定功率*105%
	电压	额定电压	0-30V	0-30V	0-30V	0-80V	0-80V	0-80V
		很大电压	31.5V			84V
	电流	额定电流	0-33A	0-66A	0-100A	0-12.5A	0-25A	0-37.5A
		很大电流	36A	72A	108A	13.5A	27A	40.5A
设 置	电压	范围	0-31.5V			0~84V
	电流	范围	0~36A	0-72A	0-108A	0-13.5A	0-27A	0-40.5A
负载调节率		电压	≤20mV			≤45mV
		电流	≤41mA	≤77mA	≤113mA	≤18.5mA	≤32mA	≤45.5mA
电源调节率		电压	≤18mV			≤43mV
		电流	≤41mA	≤77mA	≤113mA	≤18.5mA	≤32mA	≤45.5mA
设定值解析度		电压	10mV
		电流	10mA	10mA	100mA	10mA	10mA	10mA
回读值解析度		电压	10mV
		电流	10mA	10mA	100mA	10mA	10mA	10mA
设定值精度 (25℃±5℃)		电压 (>0.1V)	≤0.1%+10mV
		电流 (>0.1A)	≤0.1%+30mA	≤0.1%+60mA	≤0.1%+100mA	≤0.1%+20mA	≤0.1%+40mA	≤0.1%+50mA
回读值精度 (25℃±5℃)		电压 (>0.1V)	≤0.1%+20mV
		电流 (>0.1A)	≤0.1%+40mA	≤0.1%+70mA	≤0.1%+100mA	≤0.1%+20mA	≤0.1%+40mA	≤0.1%+50mA
纹波与噪声 (20Hz-2MHz)		差模电压	≤60mVp-p and 7mVrms	≤80mVp-p and 11mVrms	≤100mVp-p and 14mVrms	≤60mVp-p and 7mVrms	≤80mVp-p and 11mVrms	≤100mVp-p and 14mVrms
		差模电流	≤72mArms	≤144mArms	≤216mArms	≤27mArms	≤54mArms	≤81mArms
动态恢复时间 (50%-100%负载) 频率=100Hz			恢复到0.1% + 10mV: ≤2ms
上升时间（空载）		10%-90%	≤50ms
上升时间（满载）		10%-90%	≤50ms
下降时间（满载）		90%-10%	≤50ms
下降时间（空载）		90%-10%	≤500ms
定时器		设置范围	0-9999999（时分秒）
启动延时		设置范围	0-99.99s
停止延时		设置范围	0-99.99s
斜率设置		电压上升	0.01-60V/s			0.1-160V/s
		电压下降	0.01-60V/s			0.1-160V/s
		电流上升	0.01-72A/s	0.1-144A/s	0.1-216A/s	0.01-27A/s	0.01-54A/s	0.01-81A/s
		电流下降	0.01-72A/s	0.1-144A/s	0.1-216A/s	0.01-27A/s	0.01-54A/s	0.01-81A/s
模拟内阻		设置范围	0-0.833Ω	0-0.417Ω	0-0.278Ω	0-5.926Ω	0-2.963Ω	0-1.975Ω
外部电压控制 (25℃±5℃)		CV精度	额定输出电压±0.5%
		CC精度	额定输出电流±1%
外部电阻控制 (25℃±5℃)		CV 精度	额定输出电压±1.5%
		CC 精度	额定输出电流±1.5%
功率因数		100VAC（满载）	0.99
		200VAC（满载）	0.97
效率		100VAC（满载）	75%			76%
		200VAC（满载）	77%			78%
主从控制		主从并联	含主机很多并联3台
		主从串联	含主机很多串联2台
保护		过压OVP	3-33V	3-33V	3-33V	8-88V	8-88V	8-88V
		过流OCP	3.6-37.8A	5-75.6A	5-113.4A	1.35-14.18A	2.7-28.35A	4.05-42.53A
		过温OTP	内部温度上升决定
体积和重量		外形体积（mm）	215(W)×146(H)×420(D)
		上架体积（mm）	215(W)×132(H)×420(D)
		重量（净重）	3kg	5.3kg	7.5kg	3kg	5.3kg	7.5kg
供电电源			88-265VAC，50/60HZ
注： l  电源调节率（88-132VAC   或 170-265VAC，恒载） l  负载调解率（空载-满载，恒输入电压） l  上升时间（额定输出电压   10%-90%，带额定电阻负载） l  下降时间（额定输出电压   90%-10%，带额定电阻负载） l  动态恢复时间（负载从额定输出电流的   50%至 100%变化时，输出电压在额定输出的0.1%+10mV   范围内恢复的时间）
