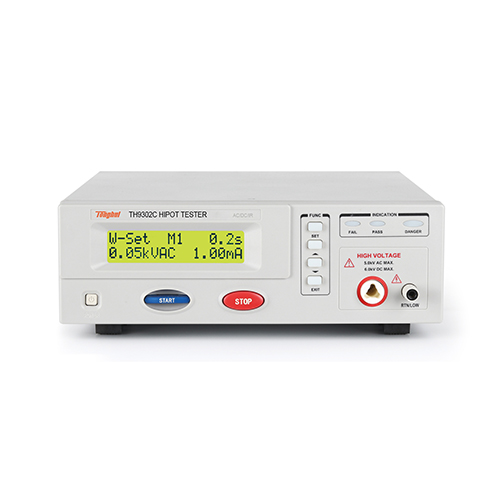

TH9302C交直流耐压绝缘测试仪

TH9302C交直流耐压绝缘测试仪。TH2902C交直流耐压绝缘测试仪是很新研制的一种性能价格比高、操作简单的仪器。仪器原理和结构:电流模块为Da基准、可控正弦发生器和AB类功率放大器。输出电流为闭环控制。Da参考:确保输出电压幅值可控。可控正弦发生器:在交流输出期间,可设置为在50Hz和60Hz下工作,不再受线路电压限制。线性功率放大器:电压波形失真小,控制简单,抗冲击性强,可靠性高.整个系列配备处理器和RS-232C接口,以适应各种安全性和可靠性高的自动测试系统。
TH9302C

TH9302C交直流耐压绝缘测试仪性能

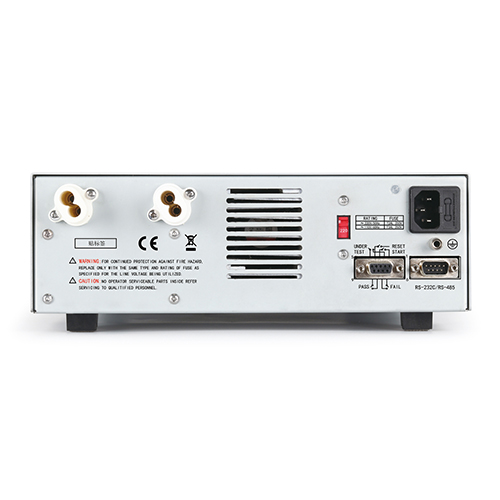

A.  后置输出孔,支持接触检查(CK)
针对高强度测试中,由于测试引线内部断裂、测试工装接触不良等造成测试耐压、绝缘误判未合格的情况,TH9302C/TH9302D两个型号在仪器后面板增加了带CK功能的高压测试端,保障了仪器测试结果的有效性和正确性,可以避免由于测试附件和工装给客户带来的误判损失。
B.  光耦隔离继电器输出HANDLER,直接连接PLC,无需转换电路
TH9302C

TH9302C交直流耐压绝缘测试仪参数表

产品型号

TH9302

TH9302C

TH9302B

TH9302D

耐压测试

电压输出

AC

电压范围

0.10kV—5.00kV

电压波形

正弦波

失真度

<3%

工作频率

50、60Hz可选

频率精度

±1%

输出功率

60VA(5.00kV12mA)

电压调整率

±(2.0%+50V)(额定功率)

DC

电压范围

0.10kV—6.00kV

------

信号源频率

600Hz

------

输出功率

25VA(5.00kV5mA)

------

电压调整率

±(2.0%+100V)(额定功率)

------

电压分辨率

10V

电压精度

±(2.0%设定+20V)

电压产生方式

DDS信号源加AB类功放

电流测试

AC

电流范围

0.01mA–10mA

短路电流(瞬间)

>20mA(设定输出电压>500V)

电流分辨率

0.01mA

电流精度

±(2%读数+2个字)

实际电流

OFF-0.01mA-10mA

DC

电流范围

1mA–5.00mA

------

电流精度

±(2.0%读数+2个字)

------

放电功能

测试结束后自动放电DCW)

------

绝缘电阻测试

输出电压

0.10V–1.00kV

------

电压分辨率

10V

------

电压精度

±(2.0%读数+10V)

------

很大输出电流

5mA

------

输出瞬间短路电流

>10mA(设定输出电压>500V)

------

负载调整率

≤1%(额定功率)

------

电阻测量范围

0.02MΩ–10GΩ

------

电阻显示量程

(1000V)

5mA

0.2MΩ-1MΩ

------

1mA

1MΩ-10MΩ

------

100uA

10MΩ-100MΩ

------

10uA

100MΩ-1GΩ

------

1uA

1GΩ-10GΩ

------

电阻测量准确度

≥500V

1MΩ–1GΩ±(5%读数+5个字)

1GΩ–10GΩ±(10%读数+5个字)

<500V

0.1MΩ–1GΩ±(10%读数+5个字)

1GΩ–10GΩ仅供参考无精度要求。

------

电流测量准确度

±(2%读数+2个字)

------

电弧侦测

测量范围

AC

1mA–20mA

DC

1mA–20mA

------

比较器

判别方式

窗口比较方式(条件I下<I上)

I下ON:当I下<Ix<I上,PASS;

当Ix≤I下或Ix≥I上,FAIL

I下OFF:当Ix<I上,PASS;

当Ix≥I上,FAIL

绝缘电阻判别方式同上

电流上限设置I上

AC

0.01mA–10mA

DC

1uA–5mA

------

电流下限设置I下

(LOWEROFF)

AC

0.01mA–10mA

DC

1uA–5mA

------

电阻上限设置

OFF,1MΩ-10GΩ

------

电阻下限设置

0.1MΩ–10GΩ

------

判别输出

PASS/FAILLCD及LED分别显示,声音报警

其他功能

后面板输出孔

------

------

接触检查

------

支持

------

支持

参数设定

电压上升时间

0.1s–999.9s

测试时间设定

0.3s–999.9s(在TIMERON时)

时间准确度

±(0.2%设定值±0.1s)

测量功能

键盘锁

防止意外修改测试条件,或禁止测试条件被修改

电流超量程判断

硬件快速判断绝缘崩溃,比电压采样更快捷安全,减少对产品的冲击损伤

ARC电弧侦测

采样电流的突变信号,判断回路潜在的隐患及大概的规模

高压指示

窗口指示和LED灯指示

存储与接口

文件编程和存储

可编程9个测试文件

USB接口

开机参数保存

设定参数保存为默认参数,下次开机可以自动恢复

控制接口

HANDLER

通讯接口

RS232C,RS485

一般技术指标

工作温度、湿度

0℃-40℃,≤80%RH

电源

100V-121V,198V-242V47.5-63Hz

功耗

≤300VA

外形体积

340mm×120mm×450mm

重量

约12kg
