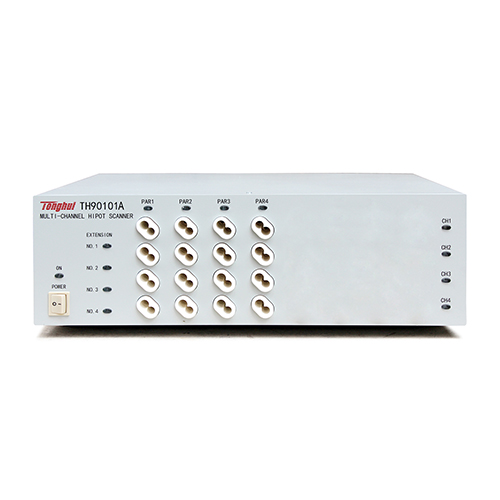

常州同惠TH90101A多通道高压扫描器

常州同惠TH90101A多通道高压扫描器。TH9010系列是同惠电子融合多年电器安规测试仪器的开发经验所推出的多通道并行扫描耐压测试仪。一台单机可同时测量8个通道,按通道分别判断测试结果,相当于八台TH9310同时工作,既提高了产线的测试效率,又节约了产线空间。同时,该款仪器可以通过连接扫描器的方式将一台仪器很多扩展至8×16通道以满足客户的实际需求。
TH90101A

同惠TH90101A多通道高压扫描器OCS功能功能

A.同步测试功能
TH9010系列8个独立通道支持同步并行输出,从而将测试效率提高8倍。搭配专用扫描扩展器TH90101,可将一个通道扩展为4个通道,很多叠加4台扩展器,即可将该仪器扩展为8*4*4=128个通道。

简要参数

TH9010

TH9010A

通道数

8

4

耐压测试

输出电压

AC: 5kV DC: 6kV

输出电流

AC:10mA DC: 5mA

绝缘测试

输出电压

0.1kV – 1kV

电阻测试范围

0.1MΩ—10.0GΩ

配套扫描扩展器型号

TH90101

TH90101A

扫描器通道配置

8×4

4×4

很大通道数

128路

64路

B.触电保护功能
当操作人员与高压输出端接触时,仪器会监测流经人体的电流是否过高,若判定为触电,仪器会立即切断输出,保障用户的安全。
C.开短路侦测功能(OSC)
在耐压测试过程中由于被测件与测试线接触不良、测试线损坏等,会发生开路现象,导致不良品误判为良品;被测件损坏或者被测端间距太小导致测试线短路现象。
使用OCS功能,TH9520/A可预先侦知测试端开短路情况,减少产线接触不良的问题发生,保护治具设备,节省测试成本。
D.接触检查功能
对于产线测试时的接触检查问题,除OSC功能外,在配有扩展器的情况下还具有引脚检测功能,确保被测件与测试线连接可靠,提升测试可靠度与效率。
E.电弧侦测功能(ARC)
耐压不良是指在耐压测试中有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类电器设备和绝缘材料安全测试的标准配备。但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,电弧放电ARC在耐压测试中越来越得到重视,放电与绝缘能力之间具有极高的相关性,所以ARC侦测是控制产品质量的关键。
以下两种情况会出现电弧放电现象:
a)当材料承受较高电压,电场强度大于气体的电离能时,会让材料表面气体发生瞬时电离现象,此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变,进而导致绝缘劣化,使得电压耐受程度下降,很终发生绝缘失效。
b)被测件检测点间距过小时,在被测件两端施加较高电压,检测点两端空间里的空气会被电离,形成打火现象,也就是拉弧现象。拉弧现象产生高频的瞬时放电,在测试过程中产生了一个高频电流信号如图D,电弧侦测(ARC)功能是用高频电量量测的方式侦测,判断出材料绝缘性能是否有不良。
名称

TH9010

TH9010A

单元数

8路独立单元

4路独立单元

耐压测试

输出电压

AC

0.10kV  -  5.00kV          ± 2%

DC

0.10kV  -  6.00kV        ± 2%

电流测试范围

AC

0mA  -  10.00mA        ±(2%读数+ 5个字)

DC

0uA  -  5.00mA            ±(2%读数+5个字)

快速放电功能

测试结束后自动放电(DCW)

绝缘电阻测试

输出电压

0.10kV  -  1 .00kV      ± 2%

电阻测试范围

0.1MΩ  -  10.0GΩ

电阻测试精度

0.10MΩ -  999MΩ     ±10%

1.00GΩ -  10.0GΩ     ±20%


  0.10MΩ—999MΩ ±10%

1.00GΩ—10.0GΩ ±20%


  0.10MΩ—999MΩ ±10%

1.00GΩ—10.0GΩ ±20%


  0.10MΩ—999MΩ ±10%

1.00GΩ—10.0GΩ ±20%1 00G 0 1 0.OG 0 ± 20%

放电功能

测试结束后自动放电

电弧侦测

测量范围

对应电流

1 mA —20mA

一般参数

电压上升时间

0.1s  -  999.9s

测试时间设定(AC/DC)

0.2s  -  999.9s

电压下降时间

0.1s  -   999.9s

等待时间(   )R)

0.2s  -  999.9s

时间精度

±(1%+0.1 s)

存储器

可存储100个测试文件,每个文件很多20个测试步骤

接口

标配

HANDLER, RS232, USB DRV, USB HOST

标配
配件名称 型号
DB-25扫描控制电缆(孔对针/1.5m) TH26072
高压测试电缆(不带夹子) TH90013
高低压连接电缆 TH90014
高压测试电缆(带夹子) TH90017
