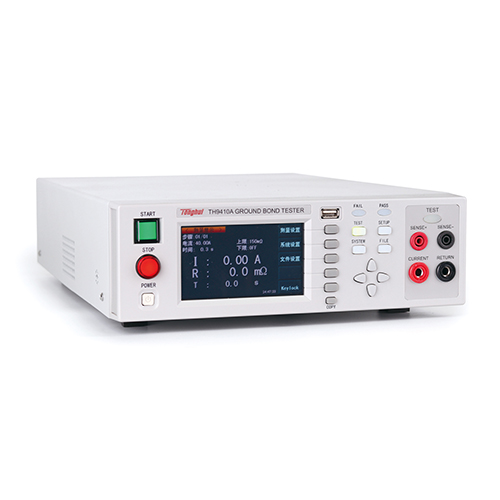

同惠TH9410A/TH9411A型程控交流接地电阻测试仪

时间:2022-07-01 点击：次分类:技术文章

同惠TH9410A/TH9411A型程控交流接地电阻测试仪。接地电阻测试主要在测量器具接地线与机壳之间的接地电阻,测量的方式是依照欧姆定律：在接触点上流过-一个电流，然后分别测量电流和接触点的电压值，再依照欧姆定律算出电阻值。通常是流过一-个较大的电流，模拟器具发生异常时所产生异常情况电流的情况，作为测试的依据。不同的产品有不同的技术规格基本上安规规范要求在接触点上流过一个恒定的电流，这个电流必须维持--段规定的时间。假如在规定时间内，接触点的电阻保持在规定的规格内，就可以，就可以确定在正常条件的状况下运转，器具应该较为安全。适当设计和妥善的施工，可以让使用者免受触电的威胁。

TH9410A 可以提供 6VAC/45A 电流输出。TH9411A 可以提供 8VAC/32A 电流输出

仪器的原理结构：电流模块是一个 DA 基准、可控正弦发生器、AB 类功放，输出电流闭环控制。

DA 基准：保证输出电压幅值可控。

可控正弦发生器：在交流输出时可以设定工作在 50 或 60Hz，不再受线电压限制；

线性功放：电压波形的失真度小，控制简单可靠性高。

仪器的软件相关：多参数连续测试、多样的上位机控制功能。

TH9410A/TH9411A 都配有 HANDLER、RS-232C、USB，使得仪器能适应多种不同的需要高安全性和可靠性的自动测试系统。

同惠TH9410A/TH9411A内部功率放大电路驱动电流输出

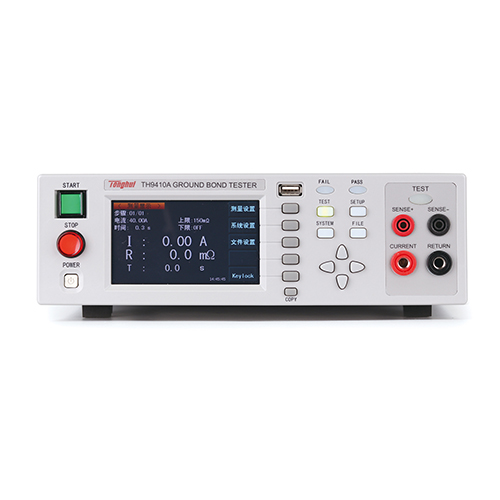

■ 480×272点，TFT-LCD显示

■ 内部功率放大电路驱动电流输出，不受电源及负载影响

■ 四端测试模式，保证测试精度

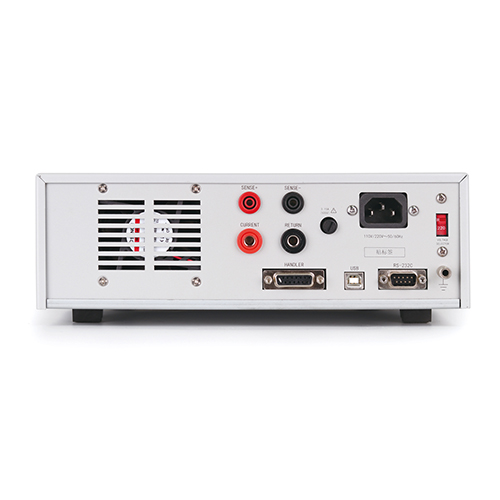

■ 前后面板输出孔设计，便于集成标准机箱

■ 很大45A(32A)交流电流输出，大于大多数同类仪器

■ 999.9s测试时间，大于常见60s测试要求

■ 锁键盘功能，防止误操作

■ 安全锁功能，防止仪器意外打开测试状态

■ 存储20个测试文件，每个文件20个测试步骤

TH9410A/TH9411A型程控交流接地电阻测试仪特点

■ RS-232C 界面作为标准

除了电源转换，键锁等功能外，其他的都可以进行远程控制。测试结果也能通过远程控制从后面读取。USB 和 RS-232C 界面提供和 PC 或者其他设备之间稳定统一的标准测试界面。

■ 方便连接控制的 HANDLER 接口、输入信号接口

HANDLER 接口：可以输入 INTERLOCK、START、STOP 信号，输出TEST、PASS、FAIL 信号。可以很方便的与脚踏开关连成脚控，与简易测试夹具连接实现安全互锁、气动控制、测试指示等等。

■ 用来备份的 USB 接口

仪器前面板配有 USBHOST 接口，它可以将仪器编写的测试方案和客户计量文件保存到外部 U 盘，或者从 U 盘内调入仪器，方便批量设定仪器的使用参数和存档方案。后面板有 USBDEVICE 接口，用来连接上位控制系统。

■ 测试等待时间设定

可以设定测试等待时间 0.1s到999.9s 分辨率 0.1s。在这时间里仪器会输出TEST 控制信号，用以控制外部设备保证测试连接可靠，然后再启动高压测试过程。

■ 电流上升时间

仪器在启动电流时，按 5A/0.1S 的电流台阶上升，电流上升时间不对接地电阻做测试判断。

■ 电流跌落时间

仪器在停止电流时，0.1S 的电流下降时间，电流下降时间也不对接地电阻做测试判断。

■ 较高的测试精度

TH9410A/TH9411A 电流数显，在接触电阻测试时电流测试精度为±（1%读数+2 个字），分辨率 0.1A。电压采样精度为±（1%+0.05V）。接触电阻为电压与电流的计算值，精度为±（2%读数+5 个字），分辨率 1mΩ。

■ 清零功能

交流电阻测试要求高灵敏度和高电压，流过测试线和夹具的杂散电容的电流会使测试不准确。TH9410A/TH9411A 具有短路清零功能，以此抵消采样数据偏移。

■ 简易的可操作性

TH9410A/TH9411A 很容易操作，保证使用者没有困难的开始使用。本仪器在设定界面列出了所有的测试参数。使用方向键从 LCD 显示的界面中选择一个参数，然后功能按钮修改参数，客户设定好数据后可以直接进行测量。

■ 20 个测试文件，每个可以有 5 个测试项目，总计可以保存 100 个测试项目

可以编辑 20 个测试文件，对应客户需要的各种测试项目组合；每个测试文件很多可以有 5 个测试项目，仪器的存储文件可以在文件操作界面通过外部 U盘转移到电脑或另一台同类的仪器。

同惠TH9410A/TH9411A对比表

型号				TH9410A					TH9411A
输出	电流	范围		1A-45A					1A-32A
		量程		1.00A-5.00A	5.01A-30A		30.01A- 45A		1.00A-5.00A	5.01A-32A
		精度		±(2%读数+ 3字)
		设定分辨率		0.01A
		回读分辨率		0.01A
	输出电压			8Vmax			6Vmax		8Vmax
	频率			50 / 60Hz：± 0.1%SET
电阻	测试范围			0-600mΩ（Rmax ≤ 6 / Iset（Iset：当前设定电流））
	精度			± (2%读数+ 2字)
	分辨率			1 mΩ		0.1 mΩ		0.1 mΩ	1 mΩ	0.1 mΩ
	设定		上限	0-600mΩ
			下限	0-600mΩ（必须小于上限）
			分辨率	1mΩ
	偏置		范围	0 - 100 mΩ
			分辨率	0.1mΩ
			精度	± (2% 设置 + 2 字)
测试时间			范围	0, 0.5 - 999.9s (0 = 连续)
			分辨率	0.1s
			精度	± (0.1% + 0.05s)
输入电源			电压	110V，220V
			频率	47.5-63Hz
			功耗	≤900VA					≤ 800VA
体积				340mm×120mm×450mm					340mm×120mm×450mm
重量				约15kg					约15kg

文章来源于TongHui同惠
