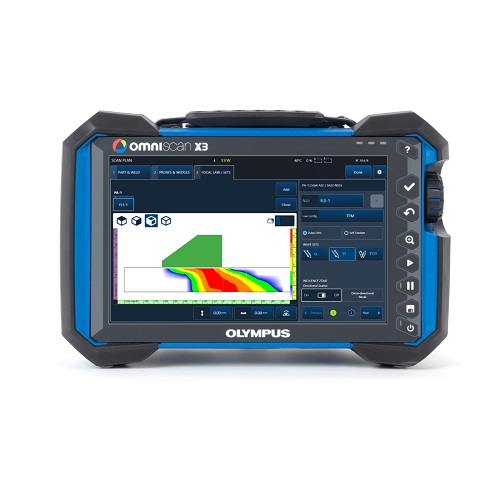

全聚焦方式的奥林巴斯OmniScan X3相控阵探伤仪
彰显细节、超微图像，是奥林巴斯OmniScan X3探伤仪很亮眼的名片，它所提供实时全聚焦方式（TFM）包络处理功能，高达1024×1024的网格分辨率，以及色彩鲜亮的显示屏，可使其全聚焦方式（TFM）图像呈现出非常清晰的细节。得益于较高的分辨率，图中显示的缺陷格外鲜明清晰。OmniScan X3探伤仪所提供的功能有助于用户高效地完成检测工作。这些功能可以在以下应用中大显身手：焊缝检测、管线和管道的检测、耐腐蚀合金的检测、腐蚀成像、高温氢致缺陷（HTHA）的检测、初期裂纹的探测、复合材料的检测、缺陷成像等等。
奥林巴斯OmniScan X3相控阵探伤仪功能特点
探测到早期的高温氢致（HTHA）缺陷仪器的高级成像功能转化为可以更好、更精细地探测到高温氢致（HTHA）缺陷的性能，从而可使用户在损伤形成早期这个很重要的时期探测到缺陷，OmniScan X3可以很多显示4个不同角度的TFM模式图像。这种图像信息可使用户更加充满信心地识别缺陷和确定缺陷的深度。OmniScan X3拥有以下创新特性：
- 很大脉冲重复频率是OmniScan MX2探伤仪的3倍
- 单独的衍射时差（TOFD）菜单，加快了工作流程
- 改进的快速相控阵校准，减轻了操作人员的挫败感
- 800%的高波幅范围，减少了重新扫查的需要
- 机载双晶线阵、双晶矩阵探头的支持性能，加速了创建设置的过程
- 与现有的文件和设置相兼容：与MX2/SX仪器的数据文件兼容，具有比较新旧数据的功能，并可以监控随着时间的推移而产生的变化
- 与现有的探头和扫查器兼容：与MX/MX2/SX仪器的设置兼容，有助于程序达到合规要求，迅速地投入到检测工作中
- 机载扫查计划、改进的快速校准和简化的用户界面，省去了一些不必要的步骤，从而有助于确保在很短的时间内完成检测的设置工作。
- 具备应对严峻挑战的能力
- 无需停歇，持续扫查很大25 GB的文件容量，可使用户持续扫查大型组件而无需停歇。
- 符合IP65评级标准，防雨防尘
- 冷却风扇在无需打开仪器的情况下可由用户自己更换，更换风扇后也无需进行校准
- 机载GPS，可记录采集数据的位置
- 可通过无线方式连接到奥林巴斯科学云系统，因此用户可以在很新软件发行之后尽快下载软件
OmniScan X3相控阵探伤仪技术参数
| 尺寸（宽×高×厚） |
335mm×221mm×151mm
|
|
| 重量 | 5.7kg（含1块电池） | |
| 机载存储容量 |
64GB的内置SSD存储容量，在需要时，还可以借助外置USB驱动盘扩展存储容量；很大25GB的文件容量
|
|
| 存储设备 | SDHC卡和SDXC卡，或者大多数标准USB存储设备 | |
| GPS | 有（除非针对某些地区另有规定） | |
| 报警 | 3个 | |
| 无线连接 | 有（USB适配器作为配件单独出售） | |
| 接口 | 1个PA接口，2个UT通道（每个通道有2个P/R接口） | |
| 声束组的数量 |
8个组（16:128PR和32:128PR）；
16:64PR配置提供2组（PA、UT或TFM），或者2PA+1UT |
|
| 认证 |
ISO18563‑1:2015；ISO22232-1:2020
|
|
| 显示 | ||
| 类型 | TFT LCD（薄膜晶体管液晶显示屏），电阻式触摸屏 | |
| 尺寸 | 269毫米（10.6英寸） | |
| 分辨率 | 1280×768像素 | |
| 输入与输出 | ||
| 端口 |
2个USB端口（1个位于电池的后面），1个USB 3.0端口，HDMI视频输出端口，SDHC存储卡插槽，及以太网通信端口
|
|
| 编码器 | 双轴编码器线（正交或时钟/方向），可以连接第三个编码器 | |
| 数字输入 | 6个数字输入，TTL（启用采集开/关功能） | |
| 数字输出 | 5个数字输出，TTL | |
| 电源输出线 | 5V额定值，1A（短路保护），在1A时为12V输出 | |
| 外接DC电源 | ||
|
直流输入（DC-IN）电压
|
15VDC～18VDC（很小为50W） | |
| 接口 | 圆形，2.5毫米引脚直径，中心正极 | |
| 电池 | ||
| 类型 | 锂离子电池 | |
| 容量 | 93Wh | |
| 电池数量 | 2个 | |
| 运行时间 | 2个电池运行5个小时（具有热插拔性能） | |
| PA/UT配置 | ||
| 频率 | 有效数字化频率 | 很大100MHz |
| 很大PRF | 20kHz | |
| 显示 | 刷新率 | A扫描：60Hz；S扫描：20Hz～30Hz |
|
包络 （回波动态模式） |
有：体积校正的S扫描（30Hz） | |
| A扫描高度 | 高达达800% | |
| 数据技术规格 | ||
| 处理 |
A扫描数据点的很大数量
|
高达达16384 |
| 实时平均 |
PA：2、4、8、16
UT：2、4、8、16、32、64
|
|
| 检波 | 射频、全波、正半波、负半波 | |
| 滤波 |
PA通道：3个低通、6个带通和4个高通滤波器
UT通道：8个低通、6个带通和4个高通滤波器
（当配置为TOFD时，为3个低通滤波器）
|
|
| 视频滤波 | 平滑（根据探头频率范围调节） | |
| 可编程TCG | 点的数量 |
32个，每个聚焦法则有一条TCG
（时间校正增益）曲线
|
| 范围 |
相控阵（标准）：40dB，步距为0.1dB
相控阵（扩展）：65dB，步距为0.1dB
常规超声：100dB，步距为0.1dB
|
|
| 很大斜率 |
相控阵（标准）：40dB/10ns
相控阵（扩展）：0.1dB/10ns
常规超声：40dB/10ns
|
|
