泰克2系列MSO24混合信号示波器触摸操作设计让电子测试变得轻松

未来的电子产品拥有更智能、更小的嵌入式设计。他们有更多的总线要调试和验证、更复杂的电源排序以及要测试的多个电压电平。泰克2系列MSO24混合信号示波器集纤薄、紧凑、重量轻等多方面优势于一身,是一款可与任何iPad或平板电脑一样简单方便的紧凑型多功能示波器,它具有一流的屏占比的直观的触摸屏,正面和侧面I/O端口允许方便的访问和连接,高分辨率电容式触摸显示器为很关键的功能提供简化的物理控制。简化的前面板保留了带有颜色编码LED环形灯的关键按钮和旋钮,可以快速访问和轻松调整很常用的仪器设置。

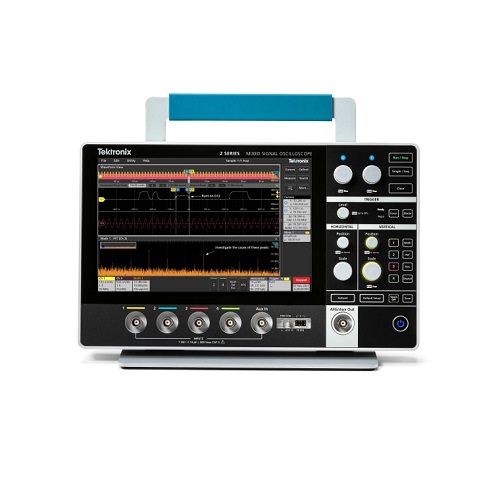

MSO24

泰克2系列MSO24混合信号示波器是电子测试的首选

泰克2系列MSO24是适合用于日常调试的紧凑型多功能示波器,具有多达4个模拟通道、500MHz带宽、2.5GS/s采样率、16通道MSO、50MHz AFG、4 位数字模式发生器、高级触发器、协议解码、DVM和频率计数器功能齐全,外形紧凑,厚度约为1.5英寸,无论在哪里工作,它都是用于电子调试和测试的首选示波器。

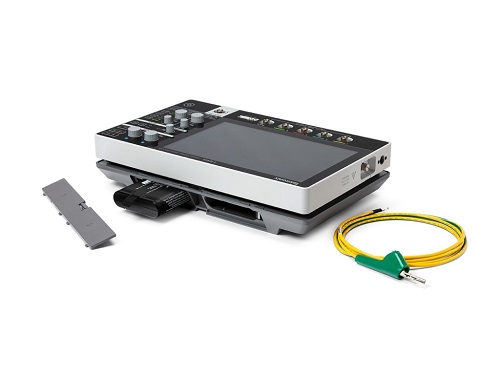

厚度约为1.5英寸的MSO24

MSO24拥有易于使用的界面和全面的分析功能

2系列MSO24上的用户界面专为触摸操作而设计。所有关键信息都显示为一系列带有视觉提示的徽章,以显示关联。只需轻轻一点,即可立即访问仪器配置或波形管理任务。2系列MSO在此类中提供了一种革命性的全新堆叠显示模式,传统上所有波形都叠加在单个刻度上,导致不必要的折衷:
  • 需要调整每个波形的垂直刻度和位置,使其不重叠,从而导致仅使用一小部分ADC范围,从而导致测量不准确。
  • 调整波形垂直刻度和位置会导致重叠,从而难以区分单个波形的细节:在堆叠显示模式下,每个波形都有自己的切片(附加格线),代表整个 ADC 范围,以实现很大的可见性和准确性。还可以叠加通道组,以实现信号的视觉比较。
2系列MSO24提供一整套标准分析工具,包括:
  • 具有用户可选读数位置的波形和基于屏幕的光标。
  • 36种具有测量统计和选通的自动测量,能够添加无限数量的测量,从一个事件导航到下一个事件,并立即查看很小或很大结果。
  • 基本和高级波形数学,包括任意方程编辑。
  • 基本FFT分析,带有查看幅度或相位的选项,以及自定义窗口类型、门控和单位的多个选项。
2系列MSO中的大显示屏不仅为信号提供了充足的查看区域,还为绘图、测量结果表、总线解码表等提供了充足的查看区域。用户可以轻松地调整和重新定位各种视图以满足测试的需要。

MSO24混合信号示波器行业应用广泛

应用于嵌入式设计,电源序列和测量,实现数据共享和远程协作; 在教育领域,带有图形图像和说明文字的菜单,用于快速查看功能概述,集成的帮助系统促进自我学习/发现,支持远程教学、共享和学习的软件,能够独立地禁用自动设置、光标和测量;应用于汽车控制器局域网 (CAN) 总线故障排除,设计/调试电子控制单元(ECU),SENT传感器总线故障排除,车辆运行时的车内或现场测试,车辆传感器测试与调试,局域互连网络 (LIN) 总线故障排;在制造的应用,包括基于黄金参考信号的极限和模板测试,电路板返工和故障排除,故障分析,自动化测试等。
银飞有售泰克2系列MSO24混合信号示波器
