全新一代大功率可编程交流/直流电源IT7800系列

全新一代大功率可编程交流/直流电源IT7800系列。在工业变频器的电气性能测试中,将定压定频的交流电源转换成电压可调、频率可调的交流电源,以达到调速的目的。变频器测试包括输入电气参数、输出电气参数、保护功能和转换效率。It7800系列可满足960kva以下大功率变频器的测试,并能模拟输入三相不平衡、输入电压暂降等干扰波形,验证变频器的输入稳定性。在测试电感、电容或电阻产品时,由于电压和电流,会出现某些超前或滞后特性。It7800系列不仅可以显示实时数据,还可以在屏幕上选择所需的波形进行视觉观察。通过快捷键将图片保存到外围设备存储盘中,方便对数据和波形进行二次分析,使使用更加简单有效。

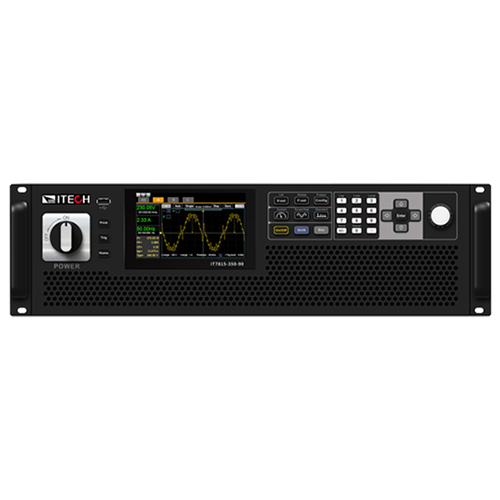

IT7800

IT7800系列交/直流电源功能特点

  • 高功率密度,3U可达15kVA
  • 主从均流,并机可达960kVA,性能不下降
  • 电压可达350/500 VL-N*1
  • 谐波模拟和分析功能,高达可达50次*4
  • 多通道功能,单机可同时测试1~3个待测物*2
  • 输出频率:16-2400Hz,电压和频率输出变动率可调
  • 内置单相或三相交流功率表
  • 可实现AC/DC/AC+DC/DC+AC四种输出模式
  • 可选择单相、三相、反相等不同输出模式,模拟三相不平衡、三相谐波不平衡、缺相测试、相序接反等多种测试*3
  • 谐波和间谐波的波形合成,符合IEC 61000-4-13标准测试
  • 可编程输出阻抗,符合IEC61000-3-2/3-3标准测试
  • 触摸屏设计,简洁的UI界面
  • 可模拟任意波形输出,支持CSV文件导入波形
  • 内建丰富的波形数据库
  • 高电流波峰因素,适用于浪涌电流测试*5
  • List模式模拟市电再现功能,实现瞬间电源中断仿真功能
  • 提供丰富的触发输入/输出信号。当幅值/频率变换时,可产生触发信号同步捕获待测物电流波形
  • 可设置输出0- 360°起始/停止相位角
  • 突波陷波Surge&Sag功能
  • 自带Relay Ctrl 继电器控制输出功能,可实现待测物与源之间的电气隔离
  • 锁频和锁相功能,跟踪外部信号频率和相位,实现6相、12相电源输出
  • 内置IEC61000-4-11/4-13/4-14/4-28等法规测试波形
  • 内置USB/CAN/LAN/数字IO接口,选配GPIB/模拟量&RS232接口
  • 选配专业软件,配合多国安全法规测试条件设立程序,可完成民用航空电子及IEC相关标准的测试*1
*1 即将推出,敬请期待
*2 3k/5kVA机型不含此功能
*3 3k/5kVA机型仅支持单相
*4 电压/电流谐波分析,电压谐波模拟
*5 IT7806D-350-30,CF=6

可编程交流/直流电源IT7800系列全方位电源解决方案

3U/15kVA高功率密度设计

IT7800系列在3U的有限空间里面,不但提供了高达15kVA的功率输出,同时电压输出可达350/500V,体积仅为传统交流电源的1/12,大大节约了测试空间,为用户提供了可以直接放置在实验桌上的大功率测试方案。

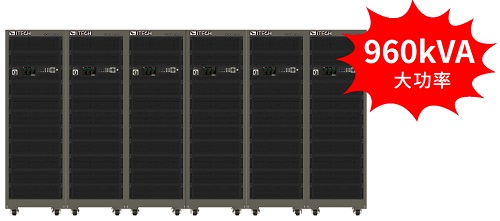

主从并联,大容量自由组合

当用户有更大功率需求时,可以使用IT7800的主从并联功能,提高输出电流、功率能力。IT7800系列并联达960kVA,无需拆装机柜即可简易并机。IT7800自带同步On/Off输入输出信号,保证了并机的同步性,确保多模块同步均流输出。并机后不但保留所有功能,且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约,无论是单机测试还是系统搭建,都可以轻松满足。
IT7800主从并联功能

操作简便的触摸设计

IT7800系列配备了全新的触摸屏设计,简洁直观的UI界面,配合键盘旋钮设计可以让用户直接、快速的进行选择操作。用户可选择不同的界面显示风格,自定义页面的参数类型和显示位置,人性化设置可以满足测试中多种量测需求。屏幕可以显示实时电压及电流曲线,很多可达6条示波数据线,用户无需示波器就可以进行瞬时分析,并及时进行保存。
IT7800触摸功能 IT7800屏幕显示

多通道测试功能

IT7800系列的多通道功能允许用户同时测试3个独立的待测物,而无需增加额外的硬件配置。传统的解决方案中,测试3个待测物,用户需要配置3台交流电源;而IT7800一台设备可满足多通道的测试需求。例如IT7815-350-90额定功率为15kVA,可满足单相/三相15kVA的DUT测试,亦可满足很多3个单相DUT的测试,一机多用,充分提升设备利用率。
IT7800多通道测试

输出频率可达2.4kHZ,电压或频率输出变动率可调

IT7800 系列输出频率在16-2400Hz 可调,可以让用户自行设定电压或频率输出变动率,使电压或频率有规律的逐步达到设定值,可以更为精准的验证产品的操作范围,也可以减少待测物开机时的浪涌电流。

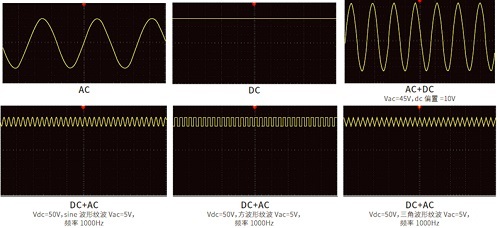

可实现AC、DC、AC+DC、DC+AC各个输出模式

IT7800系列可以实现AC,DC,AC+DC,DC+AC四种输出模式,不但提供纯正的交/直流输出,还可以利用AC+DC和DC+AC输出模式实现“交流输出加直流偏置”以及“含纹波的直流输出波形”,为工程师提供更宽范围的测试应用。
IT7800各种输出模式

List模式

IT7800 系列通过LIST/SWEEP/SURGE&SAG 模式,为用户提供简单易行的方式来实现输出参数逐步或连续的变化,输出电压的幅度、频率、相位、波形等参数也可以通过对仪器内的内部触发或外部触发的控制来输出,因此可以模拟各种电源瞬间断电、突波、缓升等特性。
IT7800-LIST功能

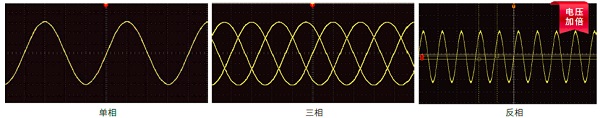

单相、三相、反相

IT7800 系列提供单相,三相及反相等多种输出模式,用户可通过面板菜单任意选择。搭配设备的编程功能,可以模拟三相不平衡,三相谐波不平衡,缺相测试,相序反接等多种测试,宽广且灵活的使用方式可以满足不同应用需求。同时,IT7800 的反相模式还可以提供用户高电压的测试解决方案,电压提升为原来的2 倍,功率保持原来的2/3。例如设定为350V,则选择反相模式后,实际输出电压可达到700V。
IT7800单相三相反相功能

内建丰富的波形数据库

IT7800 系列内建多种不同类型的波形,如三角波、正弦波、方波、锯齿波等波形,用户可以通过菜单调用并在LCD 屏幕上显示出选择的波形。用户也可以通过界面的自定义模式编辑波形,用以模仿及再现问题发生现场的真实电源波形。IT7800 系列内建30 条谐波失真波形。

谐波分析和模拟功能

IT7800系列的谐波分析功能,包括电压谐波测量和电流谐波测量。在谐波模式下可实现电压和电流谐波失真因数(THD)及谐波对基波的相位差测试。此外还可进行多次谐波测量,结果以列表、柱状图或是矢量图的方式显示,使测试结果分析更加一目了然。IT7800系列的谐波模拟功能(单相谐波/三相谐波/三相谐波不平衡),高达可以模拟50次电压谐波。

内置交流功率表

IT7800系列内置了单相或三相交流功率表,可测量各种参数,包括电压有效值、电流有效值、输出频率、有功功率、功率因素等。用户无需再外加功率计,不但节省了测试成本,同时也缩短了复杂的连接操作时间。

突波陷波Surge&Sag功能

IT7800系列提供突波/陷波的模拟功能,用户可以根据需求在输出正弦波的基础上加上突波/陷波来模拟电路系统中电压的异常波动,从而测试待测物在此种环境下的使用情况。

趋势图

IT7800系列提供趋势分析功能,用户可以详细观测一段时间的趋势走向,也可以通过游标卡尺的滑动去观测当前趋势图某个时刻的数据。用户很多可以选择6条观测线,图形显示界面色彩分明,让用户同时实现示波器的体验。

扫描模式

Sweep能可用于测试开关电源的效率,抓取很大功率点的电压和频率。用户可以设置开始电压值、终止电压值、步进电压值、开始频率、终止频率、步进频率及单步时间,使电源电压和频率按步进阶梯型改变。在测试结束后,可以显示很大功率点的电压、频率等。

可编程交流/直流电源IT7800系列配置表

型号 电压 电流 功率 分辨率 精度 接口 尺寸
IT7803-350-30U 350V 30A 3kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7803J-350-30U 350V 30A 3kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7805-350-30U 350V 30A 5kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7806D-350-30 350V 30A 6kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7806-350-90 350V 90A 6kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7809-350-90 350V 90A 9kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7812-350-90 350V 90A 12kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7815-350-90 350V 90A 15kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 3u
IT7830-350-180 350V 180A 30kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 6u
IT7845-350-270 350V 270A 45kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 15u
IT7860-350-360 350V 360A 60kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 27u
IT7875-350-450 350V 450A 75kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 27u
IT7890-350-540 350V 540A 90kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 27u
IT78105-350-630 350V 630A 105kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 27u
IT78120-350-720 350V 720A 120kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 37u
IT78135-350-810 350V 810A 135kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 37u
IT78150-350-900 350V 900A 150kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 37u
IT78165-350-990 350V 990A 165kVA 0.01V/0.01A <0.1%+0.1%FS/ <0.3%+0.3%FS USB/CAN/LAN/数字I/O口,选配GPIB/模拟量&RS232 37u
在测试电感、电容或电阻产品时,由于电压和电流,会出现一定情况的超前或滞后特性。使用IT7800系列不仅可以显示实时数据,还可以在屏幕上选择所需的波形进行视觉观察。通过快捷键将图片保存到外围设备存储盘中,方便对数据和波形进行二次分析,使使用更加简单有效。测量浪涌电流可以确认交流开关、整流桥、保险丝和EMI滤波器是否超过限值允许的电流值。反复切换回路后,交流输入电压不得损坏电源或导致保险丝熔断。在测试电感、电容或电阻产品时,飞机电源系统是安全飞行的重要保证。电源的稳态特性决定了电源能否在正常、异常和紧急稳态条件下提供合格的电能。
