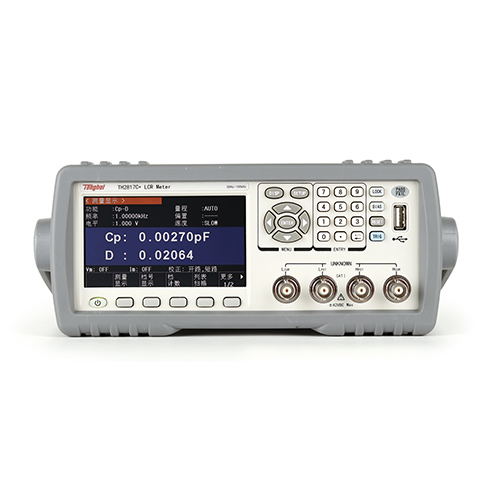

TH2817C+滤波器平衡测试仪
TH2817C+滤波器平衡测试仪。测试量程根据被测 LCR 元件的阻抗值进行选择。TH2817C+测试速度主要由下列因素决定：积分时间(A/D 转换)、 平均次数(每次平均的测量次数)、测量延时(从启动到开始测量的时间)、测量结果显示时间，一般来说，慢速测量时，测试结果更加稳定和准确。当仪器正在测试时，接收到一个触发信号，该触发信号将被忽略。因此需在整个测试完成后发送触发信号。当需要从选装的 HANDLER 接口触发 TH2817C+时，将触发方式设置为 EXT 方式。当标称值设置为 0 时,分选模式选为 %(百分比模式) 将没有任何意义。在触发方式为 INT 内部触发时，扫描测试方式 SEQ 及 STEP 不受[TRIGGER]键控制。将触发方式设置为 MAN 手动触发时，才能使用[TRIGGER]键触发列表扫描测试。
文章来源于TongHui同惠
TH2817C+支持SCPI、MODBUS协议、兼容TH2810B协议
■ 50Hz-100kHz，11个典型测试频率
■ 4.3寸TFT液晶显示
■ 6位读数分辨率
■ 测试速度很快达19ms
■ 中英文可选操作界面
■ 10档分选，测试分选更完善
■ 40组LCRZ仪器设定文件
■ 软电源开关
■ 支持110V/220V两种电源电压
■ 量程配置3/10倍步进配置，保证阻抗全范围测试稳定可靠
■ Ls-Rdc / Lp-Rdc功能
■ 超低信号源输出失调 (<100μV），满足大电感、共模扼流、圈电感测试需求
■ 超强抗冲击保护能力
■ 空夹具判断
■ 截屏功能
■ 自动LCZ功能
■ 常规、自动化测试两种界面
TH2817C+使用说明书常规参数介绍
| 产品型号 | TH2817C+ | |
| 基本准确度 | 0.1% | |
| 测试频率 | 50,60,100,120,1k,10k,20k,40k,50k,100k共10点 | |
| 测试参数 | LCR | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
| 单组变压器 | M，N，1/N，L1/L2，DCR1/DCR2，C（初级-次级），P（相位），Lk1/Lk2（漏感） | |
| 平衡 | 平衡：L、R、Z、DCR | |
| V/I监测 | 有 | |
| 测试电平 | AC | 0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms |
| DC测试电平 | ±1V | |
| 信号源内阻 | 10Ω、100Ω可选 | |
| 测试端配置 | 5端 | |
| 测试速度(ms/次) | 快速:19ms、中速:83ms、慢速:333ms | |
| 清零功能 | 开路、短路、负载 | |
| 列表扫描 | 10点任意设置 | |
| 等效方式 | 串联，并联 | |
| 量程方式 | 自动，保持 | |
| 触发方式 | 内部，手动，外部，总线 | |
| 平均次数 | 1-255 | |
| 数学运算 | 直读，△ABS，△% | |
| 延时 | 触发延时,步进延时: 0—60.000s，1ms步进 | |
| 比较器 | 10档分选 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED显示，合格讯响 | |
| 存储 | 内部非易失性存储 | 100组LCRZ仪器设定文件 |
| 外部USB存储器 | 仪器设定文件，CSV数据文件 | |
TH2817C+滤波器平衡测试仪标准配置
| 配件名称 | 型号 |
| 短路片 | TH26010 |
| 夹具 | TH26048A |
| 带盒四端绝缘带锁Kelvin测试线 | TH26011CS |
| 2817C 夹具 | TH26049A |
