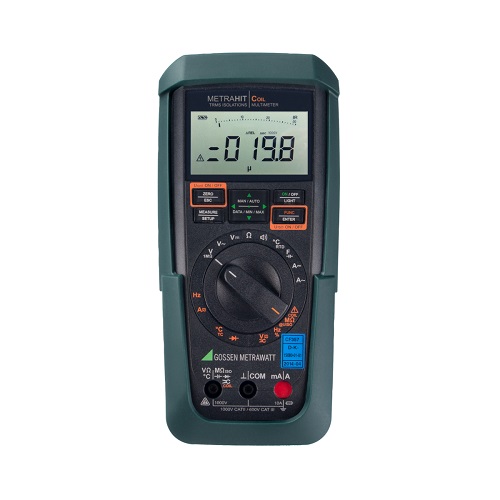

METRAHIT COIL数字万用表现场电机设备安全测试解决方案。诊断、护及维修电机设备需要检查大量的电气量，以及功能和电气安全测试。为此需要若干测量和测试仪器，有些仪器只能有条件地携带，因此不适合在现场使用。METRAHIT COIL数字万用表避免了这个缺点，它是一个把重要的测量和测试仪器结合到一起的手持设备：功能包括一个通用的数字万用表，以及一个绝缘测量仪和一个电机线圈测试仪，实现一种独特的组合，被广泛应用于电力驱动技术，电机和汽车制造，特别是在维修和服务等领域的故障排除和电气安全测试中。

电机的电气安全和正常的功能可通过多种方法进行测试。除此之外，还需为电气安全需要进行保护导体电阻、绝缘电阻、泄漏电流、剩余电压和高压测试等测量和测试。

电动机出现的问题可能是由电气或机械原因引起的：

电气原因包括绕组、控制器或电子器件的故障。通过比较多相电机绕组的电气特性来检测绕组的绝缘缺陷或短路，这种方法既适用于定子绕组，也适用于转子绕组。在单相电机的情况下，可以与已知的好值进行比较，例如从一个新电机所获得的值。必须注意的是，这些电气特性受电机温度的影响，而故障通常只发生在施加工作电压时。

电子设备的检查，例如变频器，在现场是不切实际的，因为为此目的需要大量的测试程序。由于这个原因，通常在测试电机绝缘缺陷和绕组短路后需要更换电子设备。目前先进的是使用万用表、绝缘测试仪和电机绕组测试仪。到目前为止，后者只能作为台式仪器，只有在有条件的情况下才适合在现场使用。从绕组到外壳和端子之间的电阻可以用简单的万用表测量。如果从绕组到外壳有一个可测量的电阻，绝缘就损坏了。然而，相反的观点认为绝缘在过载的情况下没有受到任何损害是不能保证的。只有当绝缘测试仪的测试电压大于相应的工作电压时，才能得出这一结论。接线端子之间的绕组电阻可以作为线圈内任何可能短路的指示器。如果定子或转子的所有绕组的导通电阻几乎相同，则绕组可能没有短路。然而，该测试不适用于粗线和电阻水平难以测量的绕组。此外，只有在施加工作电压时才发生的绕组短路不能用这种方法检测。具有浪涌电压测试的测试仪器可以提供可靠的结果—除非是永磁电机，永磁磁场根据转子的位置影响测量结果。当比较绕组的测量结果时，必须考虑到，即使是好的电机，由于制造公差，各个绕组的电值也是不同的。

需要指出的是，用人体感觉器官进行检查可以提供有关可能出现问题的信息。电气故障可以经常看到或闻到！

目前市场上可用的先进设备可以分类如下：

电气安全：

■ 电气测试仪器用于保护导体电阻、绝缘电阻和漏电流的测量

■ 高压测试仪器

功能测试：

■ 电机检查器，具有绝缘电阻测量、电阻测量、电感测量等功能

■ 具有高测试电压的绝缘电阻测量仪器

■ 检测绕组短路的浪涌电压测试仪

数字万用表METRAHIT COIL把多种重要的测量和测试电机功能，整合于一个单一的手持仪器——METRAHIT COIL数字万用表，同时也是绝缘测量仪器和电机绕组测试仪。通过手持现场仪器检测短路线圈是行业内领先的，测量以1KV进行，这也使它有可能检测到只有在工作条件下才会发生的误差。多相电机的绕组短路是通过比较各个绕组的测量值来检测的，这适用于三角形或星形连接的电机。

在单相电机的情况下，可与已知的参考值进行比较。浪涌电压测试方法：实际测量的是使用测试适配器对一个LC并联谐振电路的时间常数，包括电机线圈和电容器,电感范围大约在10μH到50mH。电感测量范围可以通过简单的改变电容进行调整。

电容器充电1000伏后，通过LC电路放电。测量前两个零点之间的衰减时间，并显示在LCD上。时间常数与绕组的电感成正比。所有的线圈都要一个接一个地测量。测量值之间的偏差以百分比的形式显示在模拟刻度上。在良好电机的情况下，偏差在几个百分点之内。当偏差大于10%时，可假定绕组短路。由于测量结果受电机质量的影响，无法指定精确的值。

德国品牌METRAHIT COIL数字万用表主要特点

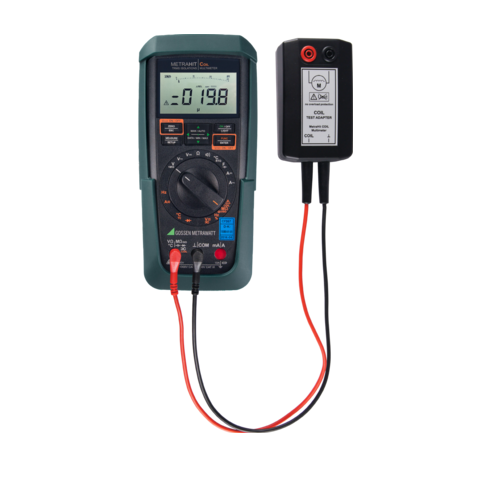

• METRAHIT COIL&线圈测试适配器
• 利用电机线圈的比较测量来进行匝间短路检测：在匝间短路时不对称
• 绝缘电阻测量高达3.1GΩ
• 测试电压：50V，100V，250V，500V，1000V
• 4位半万用表并且误差为0.15%
• 背光液晶屏幕显示数字以及模拟数据
• 真有效值：AC以及AC+DC
• 真有效值测量至10KHz
• 自动切换量程——自动切换至很适合的量程进行测量
• 1KHz低通滤波器可以被激活，用于过滤电压峰值
• 数据内存可达15000个测试值，并有日期和时间的备注
• 在确认设置后也可以实现自动存储的功能
• 测量类别符合IEC61010-1：CAT III600V 、CAT II1000V
• 自动阻塞插口
• 减少短路、故障、操作步骤等
• 防护等级IP54，橡胶皮套保护
• 通过PC端完成数据记录、数据处理和远程控制
• DAkkS检定证书，ISO9001,3年质保

银飞电子有售METRAHIT COIL，这款表具有18种多用表测试功能：电压V，电阻Ω，温度℉，频率Hz，电容C；高达10kHz的电压、电流TRMS AC/AC+DC测量；4¾位30000码显示，背光照明；通路、过载、电压危险有蜂鸣器报警；15000个测量数据，很大值很小值存储，DATA HOLD功能显示，数据记录，内部时钟、电源适配器插孔，保护套；红外数据交换接口。电机功能和安全检测、诊断维修、常规运维需要测量多个电参数。90%的电机故障会直接反馈到变频器，现场靠前时间通常不能立即检测到电机线圈故障而导致不得不更换昂贵的变频器，配置METRAHIT COIL现场方便检测电机线圈故障提高效率降低成本。在服务、诊断和电气安全领域，特别是在电机方面，METRAHIT COIL具有良好的通用电气技术用途。
