泰克示波器TBS1102C搭配高压探头P5200A检测医疗高频电刀激励信号检解决方案。高频电刀在临床中的应用已有100多年的历史。在某些外科手术中，利用高频电刀可以使得肌体组织的切割过程简化，相对于传统手术刀，有失血少，快速止血的优势，提高了手术成功率，保障了病人的生命安全。而在高频电刀的使用过程中，需要实时监测激励输出的电压信号的稳定性，并以此为依据，通过调整产品的性能参数，来保证高频电刀系统保持良好的产品性能。泰克示波器TBS1102C与高压探头P5200A的组合，就可以在高频电刀设备运行过程中，很好的监测激励输出信号，为操作人员提供清晰可视化信号数据。

高频电刀（高频手术器）是一种取代机械手术刀进行组织切割的电外科器械。它通过有效电极尖端产生的高频高压电流与肌体接触时对组织进行加热，实现对肌体组织的分离和凝固，从而起到切割和止血的目的。

高频电刀有两种主要的工作模式：单极和双极。

在单极模式中，用一完整的电路来切割和凝固组织，该电路由高频电刀内的高频发生器、病人极板、接连导线和电极组成。在大多数的应用中，电流通过有效导线和电极穿过病人，再由病人极板及其导线返回高频电刀的发生器。

双极电凝是通过双极镊子的两个尖端向机体组织提供高频电能，使双极镊子两端之间的血管脱水而凝固，达到止血的目的。它的作用范围只限于镊子两端之间，对机体组织的损伤程度和影响范围远比单极方式要小得多，适用于对小血管（直径<4mm）和输卵管的封闭。故双极电凝多用于脑外科、显微外科、五官科、妇产科以及手外科等较为精细的手术中。双极电凝的安全性正在逐渐被人所认识，其使用范围也在逐渐扩大。

高频电刀产生的高频高压电流通过高阻抗的组织时，会在组织中产生热，导致组织气化或凝固。在电外科使用过程中，电阻从100欧姆到2000欧姆不等。随着组织的凝固，细胞中的水会发生气化，使组织干燥，导致电阻不断增加，很后电流完全停止。所以有效检测电刀中的高频高压信号质量，对于电刀的产品性能来说是很有必要的。所以用户想通过，示波器加高压探头去检测激励信号。

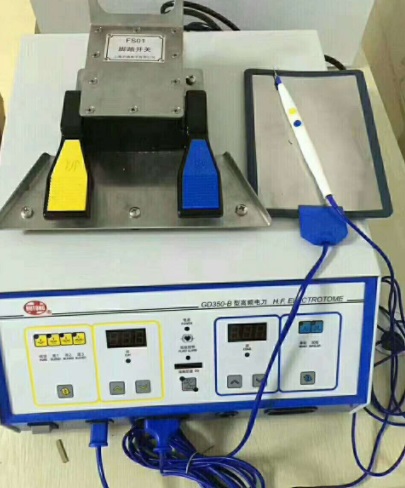

高频电刀

针对用户实际情况配置了入门级示波器TBS1102C+高压探头P5200A的方案。主要对电刀激励发出的电压信号进行识别测试，看频率幅度是否符合设计预期，一般工作电压会高达10KV，实验测试功放衰减至小电压就够，而且考虑到测试环境和实际电路选用差分探头也能够观察。

通过测试发现，入门级TBS1000C系列示波器和P5200A探头也能看到比较好的效果：

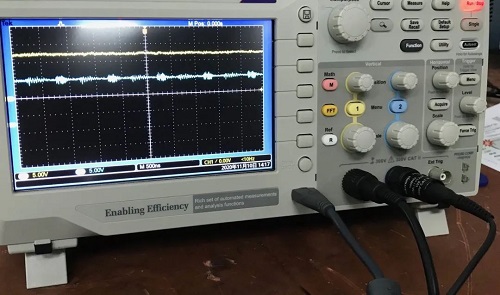

电压衰减测试

测试发现，在进行电压测试时，整体的电压对比检测还是能找到的，能观测到衰减后的杂散电压，也符合了用户的要求，还是比较理想的。

配置要求：

针对电流实际特性，信号频率不是很高，选配100M带宽足够，因为示波器的特性，选择通用的BNC接口的探头，而且在测试要求中，电压探头的档位多样，在预算限制的情况下，看小信号P5200A是一个很不错的选择。

系统配置参考

主要设备名称	推荐型号	主要技术指标	系统应用

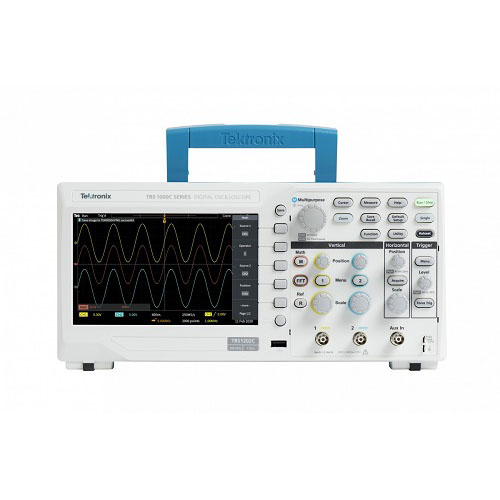

示波器	泰克TBS1000C	通道数：单通道，双通道； 带宽：高达有200M	1、基础电压测试 2、高压测试
电压探头	P5200A探头	BNC通用接口，带宽DC-50M,1300V
