银飞科普之福禄克恒温槽比例带调节技巧

银飞科普之福禄克恒温槽比例带调节技巧。恒温槽是能提供恒定温度的槽体,对于需要在固定温度条件下工作的工业领域或研究院所,如医药、化工、食品、生物等领域,都是必备的理想恒温设备。通过电子继电器对加热器自动调节,当FLUKE恒温槽因为热量向外扩散等等的原因,使得体系温度低于恒温槽设定值的时侯,继电器迫使加热器工作,到体系再次达到设定的温度时,又自动停止加热。通过循环泵或搅拌器使热量均匀,让工作区域温度维持在所需的恒定温度范围。

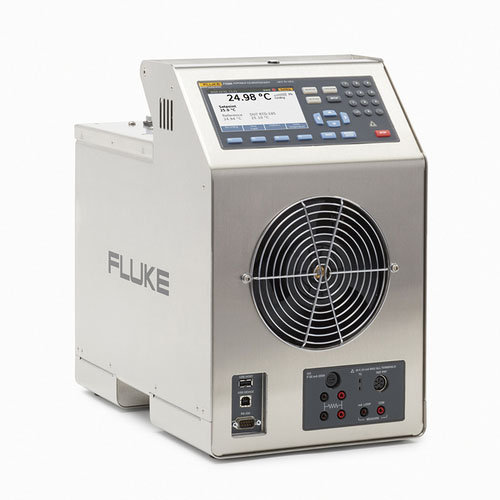

FLUKE7109A

福禄克恒温槽通过调节比例带参数实现温度稳定性

比例带参数是恒温槽的控温系统的重要参数,它可能会因为各种情况而需要进行调节。比例带(PB)值是用户可设置的参数,可通过调节来实现较大程度的温度稳定性。简单来说,PB调节控制器响应温度变化的速度。PB值越大,响应速度越慢;PB值越小,响应速度越快。可以在控制器的辅助功能菜单中找到该参数。

FLUKE恒温槽的较佳比例带(PB)值取决于四个方面因素

理解比例带的很好途径是对其进行反复的试验,需要一定的耐心和时间才能准确地知道如何调节比例带。较佳PB设置取决于以下四个方面的因素:
一、设置点温度。
二、加热器设置:
1、较大加热器功率:较大的加热器功率会使恒温槽响应较快。
2、较小加热器功率:较小的加热器功率会使恒温槽响应较慢。
3、占空比:
规定温度下,较大的加热器功率(如果可用)会降低恒温槽的占空比
规定温度下,较小的加热器功率(如果有多种设置可用)会增大恒温槽的占空比
三、液体黏度(如适用)液体是造成混乱和稳定性问题的较大因素,通过正确调节比例带往往很容易解决这些问题。
1、黏度
黏度较大(较稠)的液体通常要求较大的比例带。
黏度较小(较稀)的液体在相同温度下通常要求较小的比例带。
液体的黏度随温度变化
温度越低,液体的黏度变得越高(越稠)
温度越高,液体的黏度变得越低(越稀)
2、液体温度
一般来说,温度较高时要求降低比例带(假设在某个范围内使用相同的液体)。
温度较低时通常导致液体变稠,要求增大比例带。
3、液体纯度
四、热损耗
1、热损耗通常与设置点有关
接近环境温度的设置点具有较低的热损耗
高于环境温度的设置点具有较高的热损耗
低于环境温度的设置点存在相反的问题,从周围环境吸收热量。
2、无冷却系统时的占空比和热损耗
一般而言,如果热损耗较高(恒温槽无盖子),占空比将较高
一般而言,如果热损耗较低(恒温槽有盖子),占空比则较低
3、有冷却系统时的占空比和热损耗
通常情况下,如果使用冷却系统,打开冷却时可在环境温度附近实现更好的稳定度。在此类条件下,比例带的调节依赖于上述讨论的因数,例如液体和加热器设置。

福禄克温度校验仪对比例带进行试验将比例带参数调至较佳

通过降低PB值,直到温度开始振荡,可找到较佳PB。利用带有图形显示的参考测温仪,很容易观察到何时发生了振荡(参见图1)。如果不能以图形方式观察温度,则可改用控制器的“加热器功率百分比”。使用加热器功率百分比,百分比值将保持在0至100%之间循环。通常情况下,同时按下“Set”(设置)键和“Exit”(退出)键,可显示加热器功率百分比。在调整完比例带之后,恒温槽需要15至45分钟才能达到稳定。调节比例带就好像恒温槽刚达到温度点,需要时间进行稳定。

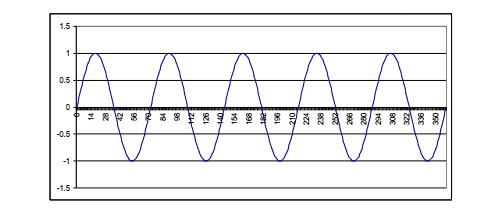

FLUKE7109A恒温槽比例带调节
图1
在温度开始以正弦方式进行振荡时,在当前比例带设置上增加25%,直到振荡刚好停止。如果温度略有不稳(非正弦),表明比例带设置值过大(见图2)。

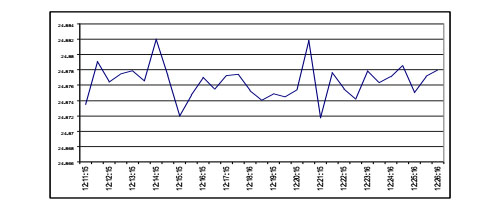

FLUKE7109A恒温槽比例带设置值过大
图2
以小于25%的步距降低比例带设定值,温度很终将达到稳定(参见图3)。
FLUKE7109A恒温槽温度达到稳定
图3
这将是较佳PB设置。确定较佳PB之后,将该值记录下来,便于下次再次设置并使用相同的温度。在+/- 25°C范围之内,有可能使用相同的PB设置,而无需进行调节。这将取决于以上所述的4项因素。在恒温槽、干式炉校准器或独立控制器具有较宽的温度范围的情况下,创建比例带查找表变得非常有用。既能省下PB调节过程的时间,让工作环境迅速进入所需温度值,提高后期工作效率。
文章来源于FLUKE 福禄克
