吉时利3706A系统开关万用表进行产品应用系统测试方案

吉时利3706A系统开关万用表进行产品应用系统测试方案。在产品的研发生产时,对产品进行表征是非常必要的步骤,通过产品表征可以确定产品的可靠性。Keithley 3706A的LXI Web服务器支持简单的仪器控制以及内置的工厂与TSB示例脚本,使得用户更迅速地启动和运行系统。Keithley 3706A配带丰富的接口。通过USB设备端口,让用户更容易向存储卡传输读数、配置和测试脚本。
满载时,大型机很多可支持 576 个两线多路复用器通道,以实现无与伦比的密度和经济的每通道成本。具有高性能 DMM 的 3706A 型系统开关在紧凑的 2U 高外壳中包含六个用于插入卡的插槽,可轻松满足中到高通道数应用的需求。

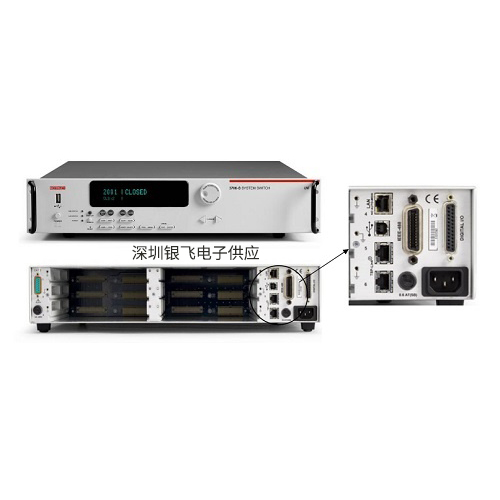

Keithley 3706A型

吉时利3706A系统开关万用表产品表征应用

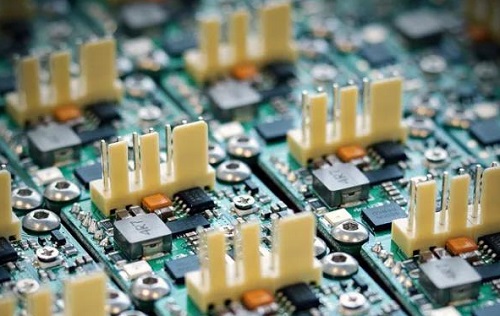

3706A系统开关万用表应用一:PC主板 / 元器件

吉时利3706A
寿命和耐久力测试
不同温度、湿度条件下的工作状态
噪声、精度、增益的检查

3706A系统开关万用表应用二:电池测试

充/放电率
寿命测试
温升

3706A系统开关万用表应用三:结构测试


吉时利3706A
温升、发热点
冷却效率
空气流量
应用四:整机测试
3706A

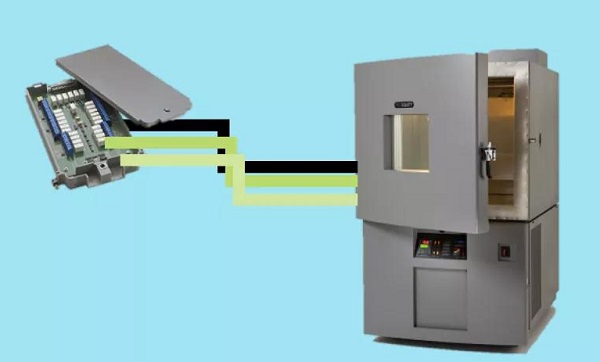

温度、湿度的环境测试
安全标准 (UL, CE, etc.)
通过极限测试,定义产品指标
可靠性测试 – 振动、曲张力测试

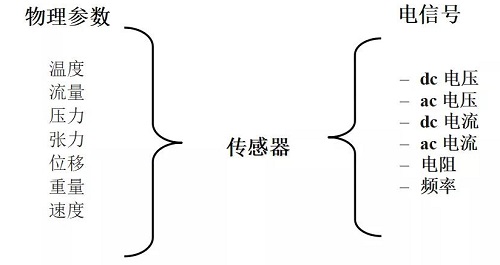

产品表征被应用在不同的领域,常会涉及到多点温度、电压、电流测量和监控。通过系统级的测量方案,可将温度等物理参数转化为电信号,进而便于工程师分析并采取合适的解决方案。

3706A系统开关万用表方案推荐

产品表征时面对多参数、高吞吐的测量Keithley 3706A是不错的选择。
特性             3706A                         好处、优势
主要规格
测量DMM    7y-digit DMM               少有的高精度测量能力。应对微小变化的测量要求
测量精度     7ppm                            出色的精度及定性,保让可常的结果
模块数        14                                  支持广泛的功能、参数测量应用并具备大电压、大电流的多通道测量
较大通道     576(2线)                        实现无与伦比密度和底菲的每通道成本
测量功能     13种功能                       测量参数多,满足全面的测量功能要求
插槽            6 slots                            可以配置多种功能卡,应对复奈的测试
单台使用
显示            2行VFD                         直观的测量结果
USB存储     前面板                           支持格读数,系统A配和测]试膜本保存到记忆棒,从而简化这些内容的传输
软件            Kickstart                        可以电脑控制、记录
系统使用
较大扫描     100o chsec(3724)        节省时间,提升效率
TSP控制      可以                              实现主机之间的轻松系统扩展;还可连接到其他支特TSP-Link 的仪器。如260PB SMU
读数           14,000 readings fs          支持高吞吐量元器件测试
接口           LXI/Ethernet, GPIB. and USB;好处/优势:支持轻松与测试系统中的其他设备连接
突出特点:低电阻(1 o)低电流[10 uA)量积;好处/优势:为当前及未来的测试应用提供了宽的范围

Keithley 3706A测试功能

吉时利Keithley 3706A 型系统开关带有高性能数字万用表,包含用于插卡的六个插槽,集成2010型DMM低噪声前端以及2701型高速设计的优势。数字万用表测量参数包括:DCV、ACV、DCI、ACI、频率、周期、2线欧姆、3线RTD、4线RTD、热电偶、电热敏电阻以及连续性测试。
通道密度:Keithley 3706A采用紧凑型2U高的机箱,可支持576条双线多路复用器通道,可以轻松地满足中高通道数应用的需求。此外,Keithley3706A还运用了TSP-Link技术,支持主机扩展至更大型通道数量的应用。
使用方便,3706A系统开关万用表有3种接口(Ethernet/USB/GPIB)。

吉时利3706A
结果是一个紧密集成的开关和测量解决方案,既可以放在家里的工作台上,也可以放在机架上。特征和好处是非常出色的,包括四种配置选项可用,允许购买应用程序所需的很低功能:带或不带 DMM,带或不带前面板显示屏和键盘。内置网页界面可以提供一种快速简便的方法来控制和分析测量结果。可选的 7½ 位数字万用表连接到主机的模拟背板 确保从每个卡通道到万用表的高质量信号路径。
文章来源于数字万用表
