DMM7510捕获漏电流曲线轻松确定设备功耗

DMM7510捕获漏电流曲线轻松确定设备功耗。7位半DMM7510图形采样万用表并提供了卓越的信号分析的灵活性与1毫秒/秒,18位数字化仪和“缩放”电容触摸屏的简单性,5英寸的电容式触摸屏显示,可以方便地观察、交互和探索测量,完整的波形、精确的电流、长时间的待机功耗,面对功耗测试中如此严苛的要求,Keithley推出DMM7510解决方案,助力用户轻松完成测试。DMM7510是业界首款图形采样万用表,具有精密数字万用表、图形触摸屏显示器和高速高分辨率数字化仪的较好功能,可在100V至240V的线路电压下以50Hz或60Hz的频率运行,另外,数字化功能采用与直流电压和电流功能相同的范围,以提供卓越的动态测量范围,电压数字化功能采用相同的直流电压输入阻抗(10GΩ或10MΩ) 显著降低DUT负载的水平。

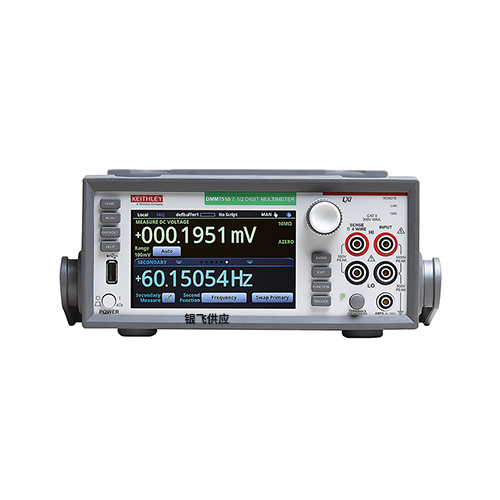

DMM7510

DMM7510图形采样万用表特点使用说明书

精密万用表,带3个½至7½数字分辨率
使用1MS/sec数字化仪捕捉和显示波形或瞬态
大内存缓冲区;在标准模式下存储超过1100万个读数,在紧凑模式下存储2750万个读数
14PPM基本一年DCV精度
100毫伏、1Ω和10µ量程提供了测量低电平信号(如便携式设备睡眠模式电流)所需的灵敏度
利用偏置补偿欧姆、四线和干电路功能进行准确的低电阻测量
自动校准功能通过很小化温度和时间漂移来提高精度和稳定性
5英寸高分辨率触摸屏界面,显示更多
可通过前面板USB存储端口快速保存读数和屏幕图像
多种连接选项:GPIB、USB和LXI兼容LAN接口

DMM7510图形采样万用表的高速采样率和高精度功能说明

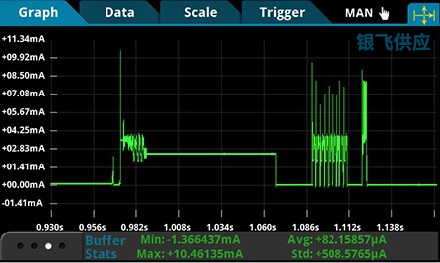

DMM7510万用表
即使是在无线模块发射时间持续时间低于1ms的情况下,DMM7510也能完整捕获波形。DMM7510采样率高达1M个样点/秒,可发现持续时间1us以上的瞬态信号。出色的准确度和低噪音带来高可信度。DMM7510具有低噪声输入级和32位AD转换器,体现了吉时利的低电平测量专业知识,可提供通常仅在计量级仪器中才有的DC精度,还具有内部自动校准功能。DMM7510可以测量所有LOT设备操作状态下的漏电流,很小可到10uA的测量量程。在测量设备睡眠电流时,DMM7510能以1pA分辨率和0.375nA容限测量1µA睡眠电流。DMM7510配合KSC4000上位机软件,可以助力工程师实现长时间的数据记录功能。DMM7510的适用性很广泛。利用DMM7510,可以从捕获漏电流曲线轻松确定设备功耗。使用水平和垂直光标,可以计算出平均电流,利用这个值则可以确定设备的功耗。由于采样率高、精度高、测试快,DMM7510 广泛适用于蓝牙产品、NB-IOT、Lora产品、传感器等领域的功耗测试中。

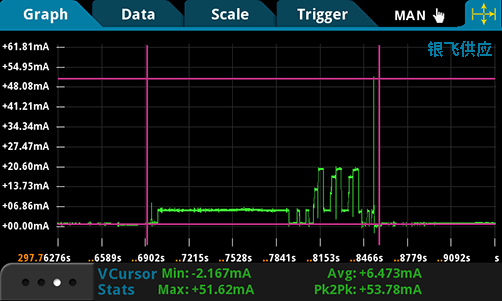

DMM7510七位半万用表
DMM7510数字化仪结合高分辨率、高速数字化仪灵敏、快速的电流测量,实现了对电流的采集1µA睡眠模式电流和传输高达1A的电流。也可以测量运行中所有物联网设备的电流消耗,具备高灵敏度能够测量极低水平的电压、电流和电阻,以及检测微小变化和信号漂移。更能方便地捕捉复杂的波形剖面,研究长期稳定性或记录环境和寿命试验数据,大容量内存缓冲区可以广泛读取和存储设备的完整配置文件。DMM7510基于广泛的应用和多样化的功能,可以很轻松的检测出设备所产生的功耗,降低成本,提高工作效率。
文章来源于DMM7510 7位半图形采样万用表
