数字功率计WT300E系列规格

数字功率计WT300E系列说明书规格提供的电流测量功能很低到50微安左右,高至26安培RMS,能够轻松支持客户测试自己的产品是否符合能源之星、SPECpower 、IEC62301 / EN50564等标准 ,进行电池和待机功耗等低水平电压测试,使用WT300E系列无疑是这些应用领理想解决方案。数字功率计WT300E系列包括:WT310E单相输入型;WT310EH单相输入/大电流型;WT332E 2输入单元型;WT333E 3输入单元型,精度为读数的0.1% +量程的0.05%。

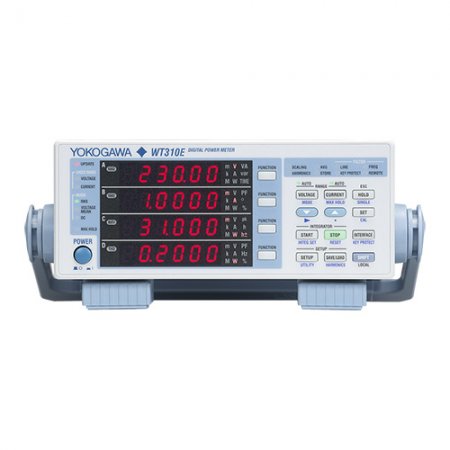

WT300E

数字功率计WT300E系列规格

输入
输入端子类型
电压:插入式端子(安全端子)
电流:直接输入: 大接线柱
          外部电流传感器输入选件: 绝缘BNC接口
输入类型
电压:浮点输入,电阻分压方式
电流:浮点输入,分流器输入方式
测量量程
电压:峰值因数3: 15V/30V/60V/150V/300V/600V
          峰值因数6或6A: 7.5V/15V/30V/75V/150V/300V
电流:直接输入
             峰值因数3
                 WT310E: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A
                 WT310EH: 1A/2A/5A/10A/20A/40A
                 WT332E和WT333E: 0.5A/1A/2A/5A/10A/20A
             峰值因数6或6A
                 WT310E: 2.5mA/5mA/10mA/25mA/50mA/100mA/ 0.25A/0.5A/1A/2.5A/5A/10A
                 WT310EH:  0.5A/1A/2.5A/5A/10A/20A
                 WT332E和WT333E: 0.25A/0.5A/1A/2.5A/5A/10A
          外部电流传感器输入(/EX1、/EX2)
              峰值因数3
                  EX1: 2.5V/5V/10V或EX2: 50mV/100mV/200mV/500mV/1V/2V
           峰值因数6或6A
                  EX1: 1.25V/2.5V/5V或EX2: 25mV/50mV/100mV/250mV/500mV/1V
输入阻抗
电压:输入电阻: 约2MΩ
          输入电容: 约13pF(与电阻并联方式)
电流:直接输入
             WT310E 峰值因数3: 5mA/10mA/20mA/50mA/100mA/200mA
                          峰值因数6或6A: 2.5mA/5mA/10mA/25mA/50mA/100mA
                          在上述量程设置下,输入电阻: 约500mΩ,
                          输入电感: 约0.1µH(与电阻串联方式)
                          峰值因数3: 0.5A/1A/2A/5A/10A/20A
                          峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                          在上述量程设置下,输入电阻: 约6mΩ + 10mΩ(较大) *出厂默认值
                          输入电感: 约0.1µH(与电阻串联方式)
              WT310EH
                          峰值因数3: 1A/2A/5A/10A/20A/40A
                          峰值因数6或6A: 0.5A/1A/2.5A/5A/10A/20A
                          输入电阻: 约5mΩ,
                          输入电感: 约0.1µH(与电阻串联方式)
              WT332E/WT333E
                          峰值因数3: 0.5A/1A/2A/5A/10A/20A
                          峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                          输入电阻: 约6mΩ,
                          输入电感: 约0.1µH(与电阻串联方式)
           外部电流传感器输入(/EX1)
               峰值因数3: 2.5V/5V/10V
               峰值因数6或6A: 1.25V/2.5V/5V
               输入电阻: 约100kΩ
           外部电流传感器输入(/EX2)
               峰值因数3: 50mV/100mV/200mV/500mV/1V/2V
               峰值因数6或6A: 25mV/50mV/100mV/250mV/500mV/1V
               输入电阻: 约20kΩ
瞬时较大允许输入值(1个周期,20ms)
电压:2.8kV的峰值和2.0kV电压有效值中取较小值
电流:直接输入
              WT310E 峰值因数3: 5mA/10mA/20mA/50mA/100mA/200mA
                           峰值因数6或6A: 2.5mA/5mA/10mA/25mA/50mA/100mA
                           在上述量程设置下,150A的峰值和100A的电流有效值中取较小值
                           峰值因数3: 0.5A/1A/2A/5A/10A/20A
                           峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                           在上述量程设置下,450A的峰值和300A的电流有效值中取较小值
              WT310EH 峰值因数3: 1A/2A/5A/10A/20A/40A
                             峰值因数6或6A: 0.5A/1A/2.5A/5A/10A/20A
                             450A的峰值和300A的电流有效值中取较小值。
              WT332E/WT333E
                             峰值因数3: 0.5A/1A/2A/5A/10A/20A
                             峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                             450A的峰值和300A的电流有效值中取较小值。
             外部电流传感器输入
                 峰值不超过额定量程的10倍。
瞬时较大允许输入值(1s)
电压:2kV的峰值和1.5kV电压有效值中取较小值
电流:直接输入
              WT310E 峰值因数3: 5mA/10mA/20mA/50mA/100mA/200mA
                           峰值因数6或6A: 2.5mA/5mA/10mA/25mA/50mA/100mA
                           在上述量程设置下,30A的峰值和20A电流有效值中取较小值
                           峰值因数3: 0.5A/1A/2A/5A/10A/20A
                           峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                          在上述量程设置下,150A的峰值和40A电流有效值中取较小值。
              WT310EH 峰值因数3: 1A/2A/5A/10A/20A/40A
                              峰值因数6或6A:  0.5A/1A/2.5A/5A/10A/20A
                             150A的峰值和44A电流有效值中取较小值。
              WT332E/WT333E
                            峰值因数3: 0.5A/1A/2A/5A/10A/20A
                            峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                            150A的峰值和40A电流有效值中取较小值。
           外部电流传感器 input
                 峰值不超过额定量程的10倍
连续较大允许输入值
电压:1.5kV的峰值和1kV电压有效值中取较小值
电流:直接输入
             WT310E 峰值因数3: 5mA/10mA/20mA/50mA/100mA/200mA
                          峰值因数6或6A: 2.5mA/5mA/10mA/25mA/50mA/100mA
                         在上述量程设置下,30A的峰值和20A电流有效值中取较小值
                         峰值因数3: 0.5A/1A/2A/5A/10A/20A
                         峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                         在上述量程设置下,100A的峰值和30A电流有效值中取较小值
             WT310EH 峰值因数3: 1A/2A/5A/10A/20A/40A
                            峰值因数6或6A:  0.5A/1A/2.5A/5A/10A/20A
                           100A的峰值和44A电流有效值中取较小值。
             WT332E/WT333E
                         峰值因数3: 0.5A/1A/2A/5A/10A/20A
                         峰值因数6或6A: 0.25A/0.5A/1A/2.5A/5A/10A
                         100A的峰值和30A电流有效值中取较小值。
         外部电流传感器输入
               峰值不超过额定量程的5倍
连续较大共模电压(50/60Hz输入)
   600Vrms CAT II
共模电压的影响
   600Vrms施加短路的电压输入端子和开路的电流输入端子和短路的外部电流传感器输入端子之间。
   峰值因数设为6或6A时,两倍于以下值。
   •50/60Hz: ≥–80dB(≤量程的±0.01%)
   •高至100kHz(参考值): ≥量程的0.01%。f是输入信号的频率,单位是kHz。
   •15V/30V/60V/150V/300V/600V量程、0.5A/1A/2A/5A/10A/20A量程  (WT310E/WT332E/WT333E)、1A/2A/5A/10A/20A/40A量程(WT310EH)、 外部电流传感器输入(/EX2选件)
   ≤ ± (较大额定量程) × 0.001 × 量程的f %
          (额定量程)
  较大额定量程: 电压输入端子是600V、电流输入端子是20A(WT310E/WT332E/WT333E)/40A(WT310EH)、选件/EX2是2V。
  •5mA/10mA/20mA/50mA/100mA/200mA量程(WT310E)
 ≤ ± (较大额定量程) × 0.0002 × 量程的f %
        (额定量程)
  较大额定量程是20A。
  •外部电流传感器输入(/EX1选件)量程
≤ ± (较大额定量程) × 0.01 × 量程的f %
       (额定量程)
  较大额定量程是10V。
线路滤波器:选择OFF或ON(截止频率为500Hz)
频率滤波器:选择OFF或ON(截止频率为500Hz)
A/D转换器 :同时转换电压和电流输入
                   精度: 16bits。 较大转换率: 约10µs
电压和电流精度
精度
   条件:温度: 23±5℃,湿度: 30 ~ 75%RH.,
             输入波形: 正弦波,峰值因数: 3,共模电压: 0V
             比例功能: OFF,显示位数: 5位
             频率滤波器: 打开用以测量小于等于200Hz电压或电流充分预热后
             零电平补偿或测量量程改变后
精度(校准后12个月)
    (以下精度是读数误差和量程误差之和。)
    * 读数误差公式中的f是输入信号的频率,单位是kHz。
•零电平补偿或量程改变后,温度改变的影响。
  在DC电压精度上增加量程的0.02%/℃。
  在DC电流精度上增加以下值。
      WT310E (5mA/10mA/20mA/50mA/100mA/200mA量程): 5µA/℃
      WT310E (0.5A/1A/2A/5A/10A/20A量程)和WT332E/WT333E直接电流输入: 500µA/℃
      WT310EH直接电流输入: 1mA/℃
      外部电流传感器输入(/EX1):  1mV/℃
      外部电流传感器输入(/EX2):  50µV/℃
•波形显示数据、Upk和Ipk的精度
  在上述精度(参考值)上增加以下值。有效输入范围为±量程的300%以内(峰值因数6或6A时,± 量程的600%以内)。
  电压输入: 1.5 ×量程
  直接电流输入量程:
     WT310E (5mA/10mA/20mA/50mA/100mA/200mA量程): 3 ×量程的 (0.005/量程)%
     WT310E (0.5A/1A/2A/5A/10A/20A量程)和WT332E/WT333E 直接电流输入:
     3 ×量程的 (0.5/量程)%
     WT310EH 直接电流输入: 3 ×量程
  外部电流传感器输入量程:
     /EX1选件: 3 ×量程的
    /EX2选件: 3 ×量程的
•因电压输入产生的自发热影响
  在AC电压精度上增加读数的0.0000001 × U2%。
  在DC电流精度上增加读数的0.0000001 × U2% + 量程的0.0000001 × U2%。
  U是电压读数(V)。
  即使电压输入变小后,自发热的影响也会一直作用到输入电阻温度下降为止。
•因电流输入产生的自发热影响
  WT310E:
      在AC电流精度上增加读数的0.00013 × I2%。
      在DC电流精度上增加读数的0.00013 × I2% + 0.004 × I2mA(0.5A/1A/2A/5A/10A/20A量程)
      或读数的0.00013 × I2% + 0.00004 × I2mA(5mA/10mA/20mA/50mA/100mA/200mA量程)
      I是电流读数(A)。
  WT310EH:
      在AC电流精度上增加读数的0.00006 × I2%。
      在DC电流精度上增加读数的0.00006 × I2% + 0.001 × I2mA。
      I是电流读数(A)。
  WT332E/WT333E:
      在AC电流精度上增加读数的0.00013 × I2%。
      在DC电流精度上增加读数的0.00013 × I2% + 0.002 × I2mA。
      I是电流读数(A)。
      即使电流输入变小后,自发热的影响也会一直作用到分流电阻温度下降为止。
•因数据更新周期引起的精度变化
  数据更新率为100ms时,在0.1Hz~1kHz精度上自动增加读数的0.05%。
•根据频率、电压、电流(直接输入)保证的精度范围在0.1Hz ~ 10Hz之间的所有精度为参考值。
  电流超过20A时,在DC、10Hz~45Hz、400Hz~30kHz之间的精度为参考值。
  WT310E: 频率在30kHz~100kHz之间时,较大电流输入是6A。
输入量程
      电压或电流的额定量程: 1~130%(高达显示为140%)
      (相对额定量程的110% ~ 130%,在上述精度上增加读数误差 × 0.5。)
      *WT310EH: 只有40A量程是1~100%(显示为110%)
      峰值因数6A: 相对电压或电流的额定量程,2~260%。
                         (高达显示为280%)
      *峰值因数6A: 自动量程的升档条件和有效输入量程除外,其他操作与峰值因数6相同。
       同步源电平必须满足频率测量的输入信号电平。
频率范围
数据更新周期 测量带宽
    0.1s           DC, 20Hz ≤ f ≤ 100kHz
    0.25s         DC, 10Hz ≤ f ≤ 100kHz
    0.5s           DC, 5Hz ≤ f ≤ 100kHz
    1s              DC, 2.0Hz ≤ f ≤ 100kHz
    2s              DC, 1.0Hz ≤ f ≤ 100kHz
    5s              DC, 0.5Hz ≤ f ≤ 100kHz
    10s            DC, 0.2Hz ≤ f ≤ 100kHz
    20s            DC, 0.1Hz ≤ f ≤ 100kHz
    自动(*)       DC, 0.1Hz ≤ f ≤ 100kHz
重量 WT310E, WT310EH: 约3kg
        WT332E/WT333E: 约5kg
