Keithley万用表DMM7510偏移补偿功能，差别到底有多大？来看小编给大伙说说。偏移补偿是一种在低电平电阻测量中减小或消除热电动势 (EMFs) 的测量技术。由于热电动势 (VEMF) 存在而产生的电压偏移会对电阻测量精度产生不利影响，为了克服这些偏移电压，可以使用偏移补偿欧姆。

今天我们就来通过测试案例，了解使用或不使用万用表偏移补偿功能时的测试差别。
广泛的动态范围，可用于物联网产品的漏极电流消耗分析。DMM7510的数字化仪可以测量IoT设备所有运行状态下的电流消耗。通过高分辨率，高速数字化仪的灵敏和快速电流测量相结合，捕获µA睡眠模式电流并传输高达1A的电流。

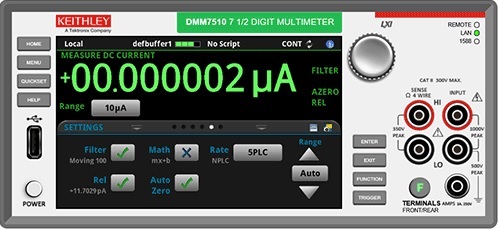

DMM7510具有低噪声输入级和32位AD转换器，体现了吉时利的低电平测量专业知识，可提供通常仅在计量级仪器中才能找到的直流精度。捕获复杂的波形图，研究长期稳定性，或轻松记录环境和寿命测试数据。DMM7510的大型内部存储器缓冲区可对设备的完整配置文件进行广泛的读取存储。

• 一台 DMM7510（DMM7510结合了高精度，高分辨率数字万用表（DMM），图形触摸屏显示和高速，高分辨率数字化仪，从而创建了靠前个图形采样万用表。）

• 一台已设置为与 DMM7510 进行通信的计算机

• 四根1756 型绝缘香蕉电缆

• 一个20 Ω的电阻

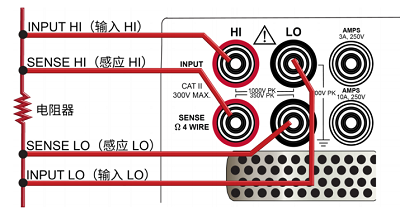

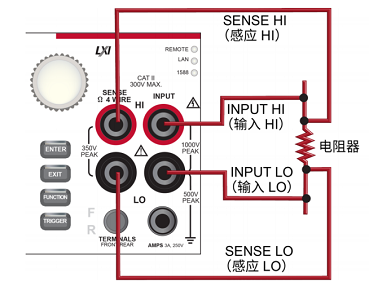

此处，我们使用4线法进行电阻测量，以消除导线引起的误差。连接时，可以使用前面板或后面板端子，下图显示了这两种不同的物理连接方法。





（注意，必须使用前部端子或后部端子。不能混合使用前部连接和后部连接。）

从下表我们可以得到使用和不使用偏移补偿功能两种情况下的测试结果。因此，在低电平电阻测量中，建议开启偏移补偿功能。

表｜关闭和开启偏移补偿时的测试结果

Keithley DMM7510测试仪同时配有高分辨率精准数字万用表 (DMM)、图形触摸屏和高速、高分辨率数字化器，电阻灵敏度达0.1 µΩ，非常适合用于测量小电阻，如激光二极管模块的热敏电阻。Keithley DMM7510应用举例

此外，兼具精度和灵敏度的Keithley DMM7510，同样适用于低功耗测试、电池开路电压测试、纳米发电机测试等应用中。标准模式存储：1100万个读数；紧凑模式存储：2750万个读数；所有读数都带有时间戳观察，互动并探索您的测量；使用图形触摸屏显示来可视化和研究每个波形。为了进行更深入的分析，请捏合和缩放以轻松扩展和放大您的视图。

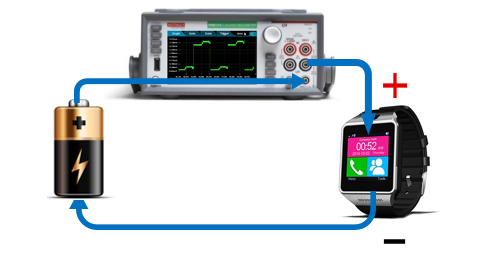

测量和可视化超低漏极电流水平低功耗组件和设备的效率越来越高。低功耗便携式产品的微控制器（MCU）和其他组件的休眠模式漏极电流仅为数十纳安。完整产品的睡眠模式状态可以是微安。DMM7510可以以1 pA的分辨率和0.375 nA的公差测量1 µA的睡眠电流。
高精度模式下1pA的电流灵敏度和读数为60ppm +量程为9ppm，100µA，1mA和10mA量程的1年精度。
