AMETEK332型 按压式 液压测力传感器
AMETEK332型按压式液压测力传感器是一款针对工业设备永久集成需求开发的专用测力设备，采用纯液压机械结构设计，无需外部供电即可实现稳定的力值测量与显示。该产品延续了AMETEK液压测力技术的成熟架构，通过优化内部腔体结构和密封工艺，提升了长期连续运行的可靠性，适用于各类工业机器与自动化装置的嵌入式安装。作为永久安装型测力解决方案，AMETEK332型按压式液压测力传感器覆盖1kN至1MN的宽量程范围，标配100mm直径精密压力表并自带零点校......
产品描述
AMETEK332型按压式液压测力传感器是一款针对工业设备永久集成需求开发的专用测力设备，采用纯液压机械结构设计，无需外部供电即可实现稳定的力值测量与显示。该产品延续了AMETEK液压测力技术的成熟架构，通过优化内部腔体结构和密封工艺，提升了长期连续运行的可靠性，适用于各类工业机器与自动化装置的嵌入式安装。作为永久安装型测力解决方案，AMETEK332型按压式液压测力传感器覆盖1kN至1MN的宽量程范围，标配100mm直径精密压力表并自带零点校正功能，可有效消除安装应力和环境温度变化对测量结果的影响。产品提供A、B两个版本及丰富的可选配件，能够适配不同设备的安装接口和检测需求，目前已广泛应用于机械制造、汽车零部件、注塑成型、冶金设备等行业的力值监控与过载保护场景。
核心基础参数
AMETEK332是紧凑式压式液压测力传感器，用于各类设备及装置的永久安装，核心参数如下：
量程范围：额定力覆盖1kN~1000kN（约220lb~220000lb），覆盖大部分工业测力场景。
精度表现：精度等级为满量程的1.6%，配置标称直径100mm压力表，支持零点校正。
基础配置：可选择高压软管或毛细管连接，提供丰富配件覆盖多类应用需求。
核心特性与适用场景
结构特性：坚固耐用的结构设计，适配现场恶劣工况，长期使用稳定性好。
适用场景：永久安装于工业设备、工程机械、风力发电机组液压系统，做长期载荷测量，可满足大负荷静态测力需求。
核心功能与技术原理
（一）核心功能
1. 实时力值测量：通过液压系统将机械力转换为压力信号，实现轴向力的连续实时监测
2. 零点校正功能：配备专用调节旋钮，可现场快速完成零点校准，保证测量准确性
3. 过载保护功能：内置机械止动装置，当载荷超过额定值1.5倍时自动限位，保护内部结构
4. 峰值显示可选：可定制带最大读数指针的压力表，记录瞬时峰值力值
5. 远程显示扩展：通过高压软管或毛细管连接，实现传感器与显示单元的分离安装
2. 零点校正功能：配备专用调节旋钮，可现场快速完成零点校准，保证测量准确性
3. 过载保护功能：内置机械止动装置，当载荷超过额定值1.5倍时自动限位，保护内部结构
4. 峰值显示可选：可定制带最大读数指针的压力表，记录瞬时峰值力值
5. 远程显示扩展：通过高压软管或毛细管连接，实现传感器与显示单元的分离安装
（二）技术原理
AMETEK332型按压式液压测力传感器采用传统活塞-气缸液压传动原理，整个测量过程无任何电气元件参与：1. 当外力作用于顶部加载按钮时，活塞向下移动压缩内部液压油
2. 液压油在密封腔体内产生与外力成正比的压力，通过连接管路传递至波登管压力表
3. 波登管在压力作用下产生弹性形变，带动指针转动，直观显示当前力值大小
4. 内部设置的机械止动装置会在过载时限制活塞行程，防止隔膜过度拉伸损坏
这种纯机械结构使AMETEK332型具有天然的抗电磁干扰和防爆特性，能够在易燃易爆、强电磁辐射等恶劣环境下稳定工作，同时避免了电气元件老化带来的性能衰减问题。

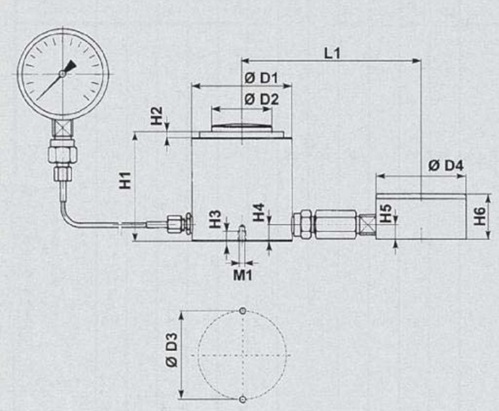

详细技术参数表
| 型号 | 尺寸规格 | 标称量程 | 高压软管长度(m) | 毛细管长度(m) | 重量(kg) | 安装螺纹(M) | 核心尺寸参数(mm) |
| 332-1kN | - | 1kN | 0.63 | 1 | - | M6 | øD1=65,øD2=40,L1=172 |
| 332-1.6kN | - | 1.6kN | 0.63 | 1 | - | M6 | øD1=65,øD2=40,L1=172 |
| 332-2.5kN | - | 2.5kN | 0.63 | 1 | - | M6 | øD1=65,øD2=40,L1=172 |
| 332-4kN | - | 4kN | 1.5 | 4 | - | M6 | øD1=65,øD2=40,L1=172 |
| 332-6.3kN | - | 6.3kN | 1.5 | 4 | - | M6 | øD1=65,øD2=40,L1=172 |
| 332-10kN | I | 10kN | 2 | 6 | 6.5 | M6 | øD1=65,øD2=40,L1=172 |
| 332-16kN | I | 16kN | 2 | 6 | 6.5 | M6 | øD1=65,øD2=40,L1=172 |
| 332-25kN | I | 25kN | 2 | 6 | 6.5 | M6 | øD1=65,øD2=40,L1=172 |
| 332-40kN | I | 40kN | 5 | 10 | 9 | M8 | øD1=110,øD2=66,L1=195 |
| 332-63kN | I | 63kN | 5 | 10 | 9 | M8 | øD1=110,øD2=66,L1=195 |
| 332-100kN | II | 100kN | 5 | 10 | 9 | M8 | øD1=110,øD2=66,L1=195 |
| 332-160kN | II | 160kN | 5 | 10 | 9 | M8 | øD1=110,øD2=66,L1=195 |
| 332-250kN | II | 250kN | 5 | 10 | 9 | M8 | øD1=110,øD2=66,L1=195 |
| 332-400kN | III | 400kN | 5 | 10 | 30 | M12 | øD1=175,øD2=103,L1=228 |
| 332-630kN | III | 630kN | 5 | 10 | 30 | M12 | øD1=175,øD2=103,L1=228 |
| 332-1MN | III | 1MN | 5 | 10 | 30 | M12 | øD1=175,øD2=103,L1=228 |
A版：传感器本体+直接安装的100mm显示单元，无额外配件
B版：可定制高压软管、毛细管、安装法兰、钻孔等配件（钻孔为2个，呈180°分布）

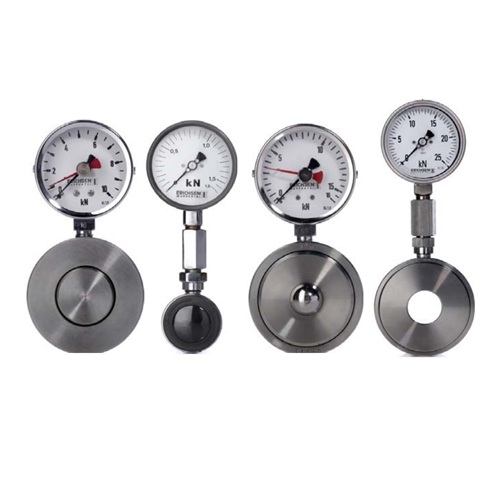

AMETEK332型按压式液压测力传感器
产品核心优势
（一）专为永久安装优化的结构设计
与便携式测力传感器不同，AMETEK332型按压式液压测力传感器从设计之初就针对长期连续运行场景进行了优化。其采用一体化不锈钢铸造外壳，内部液压腔体经过精密加工和氦质谱检漏，确保在24小时不间断运行条件下无油液泄漏。产品的机械寿命可达100万次加载循环，能够满足工业设备长期服役的需求。
（二）高精度测量与便捷校准
AMETEK332型配备100mm直径的精密压力表，相比63mm表盘的便携式型号，读数分辨率更高，更适合远距离观察和自动化设备集成。独有的零点校正功能允许用户在安装完成后现场校准零点，有效消除安装过程中产生的预紧力和环境温度变化带来的测量误差，无需拆卸设备送厂校准。
（三）全不锈钢材质与强环境适应性
所有与介质接触的部件均采用不锈钢材质制造，表面经过钝化处理，具备良好的耐腐蚀性，能够在潮湿、多尘、轻度化学腐蚀的工业环境中稳定工作。纯液压结构无任何电气元件，不会产生电火花，同时对电磁干扰、瞬态电压（如雷电）具有天然免疫力，适用于石油化工、矿山等危险区域。
（四）灵活的安装与扩展能力
AMETEK332型提供多种安装接口和配件选择，支持螺纹安装、法兰安装等多种方式。通过选配不同长度的高压软管（0.1-10m）或毛细管（1-100m），可实现传感器与显示单元的分离安装，方便将显示单元布置在操作室或便于观察的位置。产品还可根据客户需求定制加载面形状和安装尺寸，适配各类非标设备。产品适用场景
1. 自动化生产线力值监控：集成于压装、铆接、折弯等工位，实时监测工艺力值，保证产品装配质量2. 工业设备过载保护：安装于起重机、升降机、注塑机等设备，当载荷超过设定值时触发保护机制
3. 模具压力检测：嵌入冲压模、注塑模内部，监测合模力和成型压力，优化工艺参数
4. 机床加工力监测：安装于车床、铣床、加工中心，实时监测切削力，防止刀具损坏和工件变形
5. 输送设备张力控制：用于皮带输送机、卷绕设备的张力监测，保证物料输送平稳
6. 科研与测试平台：集成于各类材料试验机、结构测试台，提供稳定的力值测量
操作与使用优势
（一）安装简便
AMETEK332型按压式液压测力传感器采用标准化螺纹接口，安装过程无需复杂的接线和调试，只需将传感器固定在设备上，调整零点即可投入使用。产品附带详细的安装指南，明确标注了安装面平整度、加载方式等要求，确保安装质量。
（二）维护成本低
纯机械结构设计使产品几乎无需日常维护，只需定期检查外观是否有锈蚀、变形和油液泄漏即可。液压油采用终身密封设计，无需定期更换。若出现性能下降，可通过原厂校准服务恢复精度，无需更换整个传感器。
（三）操作直观
大直径表盘配合清晰的刻度和指针，即使在工业现场复杂的光线条件下也能快速准确读数。零点校正操作简单，只需转动压力表上的调节旋钮即可完成，无需专业技术人员。
（四）安全可靠
内置的机械过载保护装置能够有效防止因误操作或设备故障导致的传感器损坏。全不锈钢结构和密封设计避免了油液泄漏对设备和环境的污染，同时降低了操作人员滑倒受伤的风险。售后保障与产品资质
（一）售后保障
质保服务：AMETEK332型按压式液压测力传感器提供自交付之日起2年原厂质保，质保期内如因工艺、材料或设计缺陷导致产品故障，AMETEK将免费维修或更换产品。人为损坏、滥用或暴露于强腐蚀性环境导致的损坏不在质保范围内。
技术支持：提供7×24小时技术咨询服务，客户可联系购买产品的授权经销商获得技术支持。AMETEK在中国上海、北京设有办事处，能够提供本地化的技术服务和解决方案。
校准服务：提供终身校准服务，可由AMETEK授权服务中心或具备CNAS资质的第三方计量机构进行校准，校准周期建议为1年。
配件供应：原厂提供全系列配件供应，包括压力表、高压软管、密封件等，确保产品长期使用的可维护性。
技术支持：提供7×24小时技术咨询服务，客户可联系购买产品的授权经销商获得技术支持。AMETEK在中国上海、北京设有办事处，能够提供本地化的技术服务和解决方案。
校准服务：提供终身校准服务，可由AMETEK授权服务中心或具备CNAS资质的第三方计量机构进行校准，校准周期建议为1年。
配件供应：原厂提供全系列配件供应，包括压力表、高压软管、密封件等，确保产品长期使用的可维护性。
（二）产品资质
CE认证（符合欧盟机械指令2006/42/EC）ISO9001:2015质量管理体系认证
原厂校准证书（可溯源至国际单位制SI）
产品出厂合格证
AMETEK332型按压式液压测力传感器
常见问题解答（FAQ）
Q1：AMETEK332型可以连续24小时运行吗？A1：可以。AMETEK332型按压式液压测力传感器专为永久安装和长期连续运行设计，其结构和材料均经过优化，能够在额定载荷下24小时不间断工作。Q2：如何进行零点校正？A2：在传感器未加载的状态下，用螺丝刀转动压力表中心的零点调节旋钮，使指针指向零刻度即可。建议在安装完成后和每次使用前进行零点校正。
Q3：可以定制高压软管的长度吗？A3：可以。AMETEK332型的B版本支持定制高压软管长度，范围为0.1m至10m，同时可选择不同材质的软管以适应特殊环境需求。
Q4：AMETEK332型与329型、338型有什么区别？A4：329型主要适用于偶尔的力值检测，如设备调试和维护；338型兼顾偶尔检测和永久安装两种场景；332型专为永久安装设计，结构更坚固，适合长期连续运行，且配备100mm大表盘和零点校正功能。
Q5：质保期内维修需要承担运输费用吗？A5：根据质保条款，AMETEK承担维修或更换产品的费用，但往返运输费用需由客户承担。运输过程中的损坏风险由客户承担，建议选择可靠的物流方式并购买运输保险。
AMETEK332型按压式液压测力传感器凭借其专为永久安装优化的结构设计、稳定可靠的测量性能和灵活的扩展能力，成为工业设备集成测力的理想选择。其纯液压结构带来的抗干扰和防爆特性，使其能够在各类恶劣工业环境中稳定工作，而完善的售后保障和资质认证则为客户的长期使用提供了坚实支持。无论是自动化生产线的力值监控，还是工业设备的过载保护，AMETEK332型都能提供准确、可靠的测量数据，帮助企业提升生产效率、保障设备安全、提高产品质量。如需了解AMETEK332型按压式液压测力传感器的详细报价、定制方案或技术支持，可联系AMETEK中国授权经销商或官方办事处，我们将为您提供专业的选型指导和服务，文章来源于压力校验仪。
