AMETEK329型 按压式 液压测力传感器
在工业设备调试、现场检修、机械力值抽检等场景中，便携、稳定且抗干扰的测力设备是保障作业精度的关键。 AMETEK329型按压式液压测力传感器 是AMETEK丹麦公司推出的按压式液压测力设备，简称329型传感器，主打临时力值检测工况，凭借紧凑化结构设计与成熟液压传感技术，广泛应用于机械制造、设备维保、工装调试等多个领域。该款329型传感器摒弃复杂电子元件，依靠纯液压结构实现力值测量，可适配常规工况及户外、复杂电磁环境，同时提供多量......
产品描述
在工业设备调试、现场检修、机械力值抽检等场景中，便携、稳定且抗干扰的测力设备是保障作业精度的关键。AMETEK329型按压式液压测力传感器是AMETEK丹麦公司推出的按压式液压测力设备，简称329型传感器，主打临时力值检测工况，凭借紧凑化结构设计与成熟液压传感技术，广泛应用于机械制造、设备维保、工装调试等多个领域。该款329型传感器摒弃复杂电子元件，依靠纯液压结构实现力值测量，可适配常规工况及户外、复杂电磁环境，同时提供多量程规格与两种配置版本，能够满足不同企业的选型与使用需求。
基础信息
品牌：AMETEK（阿美特克），旗下子品牌 Erichsen（埃里克森 / 武珀塔尔），隶属于阿美特克传感、测试与校准业务线
正式名称：329 型紧凑型按压式液压测力传感器 / 液压测力表（Compact Hydraulic Load Cell / Hydraulic Force Gauge）
产品定位：临时力值检测专用，主打设备调试、现场检修、工况抽检，不适用长期连续加载；整体高度紧凑，通用性强。
版本分类
A 版：主机搭配一体式显示单元，无任何选配配件；
B 版：主机 + 高压软管、毛细管、定制钻孔等拓展配件（可按需订购）；
结构标配 2 组钻孔，两组钻孔呈 180° 对角分布。
核心技术参数
1. 测量性能
量程范围：250 N ~ 630 kN（英制等效：56 lbs ~ 140000 lbs），细分多档标准型号：250N、400N、630N、1 kN、1.6 kN、2.5 kN、4 kN、6.3 kN、10 kN、16 kN、25 kN、40 kN、63 kN、100 kN、160 kN、250 kN、400 kN、630 kN。
测量精度：全量程精度为满量程的 1.6%。
显示单元：表盘直径 63 mm，自带最大值指针，可锁定峰值力值，便于现场记录数据。
表面适配：具备非平整接触面补偿能力，轻微不平整工况下仍可保证测量准确性。
2. 结构与配件
主体材质：不锈钢材质，内部为密封腔体并填充液压油，采用活塞 + 波登管经典液压结构；内置机械限位结构，可防止膜片因过载损坏。
可选配件：支持选配不同长度高压软管、毛细管，适配远距离读数场景。
接口规格：主流规格配备 M6、M8 螺纹接口（依据量程区分）。
核心产品特点
纯液压结构，无电气元件：无惧瞬时电压、雷击干扰，天然适配防爆区域、户外复杂工况，使用安全性高。
小型化设计：低矮紧凑结构，安装、携带便捷，适合空间受限的工业现场抽检作业。
峰值记录功能：表盘最大值指针自动留存测试峰值，无需人员全程盯守读数。
抗干扰能力强：不锈钢机身耐腐蚀，可应对常规工业粉尘、轻微潮湿环境。
拓展灵活：可加装高压软管、毛细管，实现分体式测量，适配狭小、高危难以直接观察表盘的位置。
适用场景与使用限制
1. 典型应用场景
工业设备调试、机械装配压力 / 预紧力抽检；
生产线设备定期力值巡检、现场运维检修；
工程机械、机床、工装夹具的临时载荷验证；
防爆车间、户外露天设备的短期力值检测（无电路，防爆无忧）。
2. 明确使用限制
禁止长期连续加载：设计初衷为间歇性、临时性检测，持续承压会影响设备寿命与精度；
严禁侧向受力：仅可承受轴向压力，侧向载荷会直接损坏传感器内部结构；
避免大力敲击、挤压膜片区域：外力破坏密封腔体将导致设备失效、丧失质保。
安装、维护与质保
1. 安装规范
放置在平整、洁净的支撑面上，保证受力面完全贴合；
载荷必须垂直作用于按压中心位置，保证受力均匀；
支撑工装仅接触底部外圈，加载工装仅接触顶部按压面，避免触碰壳体其他位置。
2. 日常检查与维护
定期外观检查：排查锈蚀、裂纹、形变、磨损、焊缝开裂等问题，出现缺陷立即停用更换；
常规型号无需额外保养；仅大吨位系列无需特殊涂层维护。
3. 质保说明
原厂标准质保期：自交货之日起2 年，保障工艺、材料及设计缺陷；
免责条款：私自拆解、人为滥用、强腐蚀环境使用、未按手册操作造成损坏，质保自动失效；
售后：质保范围内免费维修 / 更换配件，往返运输费用由客户承担，运输破损需向物流方追责。
产品简介
AMETEK329型按压式液压测力传感器属于按压按钮式液压测力单元，核心定位为临时性力值检测专用传感器，主要面向设备调试、现场检修、工装校准等非连续加载作业场景，不建议用于长期持续承压工况。从适配行业来看，329型传感器可覆盖通用机械加工、自动化设备维保、冲压设备调试、工程机械检修、五金工装校验等多个工业领域。结合产品结构与技术特性，该款传感器具备多项实用特质：整体采用不锈钢材质打造，机身高度紧凑，空间适配性强；标配63mm直径表盘，配备最大值指针，读数直观；纯液压驱动结构，无电路模块，抗电压波动、雷击、电磁干扰能力突出；产品分为A、B两大版本，可按需选配高压油管、毛细管、开孔等配件，灵活匹配现场安装条件。
AMETEK329型按压式液压测力传感器
产品核心功能与技术原理
（一）核心功能
AMETEK329型按压式液压测力传感器核心功能为精准采集静态、短时动态按压作用力，实时显示力值并锁定峰值数据。设备依靠按压受力面承接外部压力，同步完成力值转化、传输与可视化展示，支持现场快速读数、临时工况力值核验，可辅助工作人员完成设备压力调试、故障排查、工装压力校验等工作。同时传感器预留标准化接口与安装孔位，可搭配外接管路拓展使用范围。
（二）技术原理
329型传感器采用行业通用的活塞-油缸液压传动结构，腔体为密封设计，内部填充专用液压油。设备受力面为顶部按压区域，当外部压力作用于按压按钮时，活塞产生位移，挤压内部液压油，促使腔体油压同步上升。密封腔体与表盘内的波登管相互连通，油压变化会带动波登管发生形变，进而驱动表盘指针转动，直观显示当前力值。设备内部加装机械限位结构，当负载超出额定范围时，限位装置会阻挡隔膜过度形变，降低传感器损坏概率。由于整台AMETEK329型按压式液压测力传感器无任何电子元器件，不会受到瞬时电压、雷电、工业电磁信号影响，在户外厂区、强电磁车间等环境中也可稳定运行。
详细技术参数表

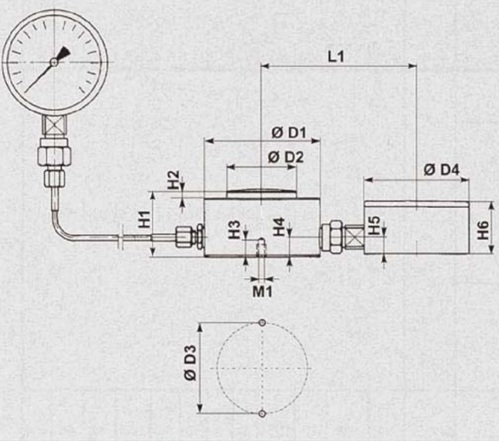

下表为AMETEK329型按压式液压测力传感器全系列核心参数，包含额定量程、外接管路规格、重量、外形尺寸及螺纹规格，尺寸单位统一为mm，重量单位为kg：| 产品型号 | 额定量程 | 高压油管(m) | 毛细管(m) | 重量(kg) | 主要外形尺寸&螺纹规格 |
| 329-250N | 250N | - | - | - | øD1=55，M6螺纹 |
| 329-400N | 400N | 1.0 | - | 75 | øD1=63，H1=30，H3=3，H4=10，H5=12.5，L1=32，总长77 |
| 329-630N | 630N | 0.5 | 14 | - | 常规尺寸，M6螺纹 |
| 329-1kN~329-25kN | 1kN~25kN | 1.0 | 2.5 | - | 通用基础尺寸，M6螺纹 |
| 329-40kN(I型) | 40kN | 1.0 | - | 90 | øD1=75，øD3=63，H5=12.5，L1=85，M8螺纹 |
| 329-63kN | 63kN | 2.5 | 1.7 | 32 | H3=3，H4=10，H5=14，L1=32 |
| 329-100kN(II型) | 100kN | 1.0 | 5.3 | - | H5=12.5，L1=32，总长111，M8螺纹 |
| 329-160kN | 160kN | 2.5 | 145 | 130 | øD1=63，H1=38，H3=4，H4=16 |
| 329-400kN | 400kN | 1.0 | 2.5 | 7.5 | øD1=145，øD3=130，øD4=100，H1=38，总长210，M8螺纹 |
产品核心优势（差异化亮点）
结合液压测力设备行业现状，AMETEK329型按压式液压测力传感器针对便携测力场景优化设计，和同类按压式测力产品相比，差异化优势集中在结构、材质、环境适应性三大维度：1. 结构紧凑，空间兼容性更强：329型传感器机身高度做轻量化压缩设计，对比同量程竞品，整体体积更小，可安装在狭小设备间隙、紧凑型工装内部，适配空间受限的检修工况。
2. 全不锈钢机身，耐磨损抗锈蚀：整机采用不锈钢材质生产，区别于部分普通合金测力传感器，在潮湿车间、有少量油污的工业环境中，表面不易氧化、锈蚀，延长设备使用寿命。
3. 纯液压结构，环境适配范围广：市面多数便携测力产品依赖电子传感模块，易受电磁、电压干扰；而329型无电子部件，可在户外露天区域、强电磁干扰车间稳定作业，降低故障概率。
4. 量程覆盖全面，选型门槛低：量程从250N至400kN梯度划分完整，从小型工装轻力检测到大型设备大力核验均可匹配，企业无需更换多台设备即可覆盖多场景测力需求。
5. 防护设计完善，抗过载能力佳：内部集成机械限位结构，可缓冲短时过载带来的冲击，减少隔膜、活塞等核心部件的损坏，降低现场误操作造成的设备损耗。
产品适用场景
基于AMETEK329型按压式液压测力传感器临时性测力、便携安装的特性，该设备主要应用于以下场景，全程适配短时加载、间歇性测力作业：1. 设备调试场景：冲压机床、液压设备、气动工装的压力预设与调试，核验设备输出压力是否符合生产标准。
2. 现场维保检修：生产线设备定期巡检、故障排查，检测机械按压部位、传动部位的实际受力情况。
3. 工装夹具校验：各类机械夹具、定位工装的夹紧力抽检，保障工件加工精度。
4. 工程现场检测：户外工程机械、临时装配结构的短时压力检测，适配无供电、电磁复杂的户外环境。
5. 实验室/车间抽检：质检环节对成品、半成品进行按压受力抽检，完成批次产品力值合规性核验。
注意：329型传感器定位为间歇性测力设备，不建议用于24小时连续加载、长期承压的固定式监测工况，该类场景可参考同系列332型、338型传感器。
操作与使用优势
（一）安装操作简便
1. 安装要求低：使用时仅需将AMETEK329型按压式液压测力传感器放置在平整、洁净的平面即可，无需复杂固定工装，单人即可完成部署，大幅缩短作业准备时间。
2. 受力规范简单：按压受力需集中在传感器顶部按钮中心位置，保证受力均匀；严格规避侧向载荷，侧向受力易损伤内部传感结构，操作规则通俗易懂，新手可快速上手。
3. 配件拓展灵活：选择B版329型传感器时，高压油管、毛细管可按需选配，适配远距离读数、隐蔽位置测力等特殊工况。
2. 受力规范简单：按压受力需集中在传感器顶部按钮中心位置，保证受力均匀；严格规避侧向载荷，侧向受力易损伤内部传感结构，操作规则通俗易懂，新手可快速上手。
3. 配件拓展灵活：选择B版329型传感器时，高压油管、毛细管可按需选配，适配远距离读数、隐蔽位置测力等特殊工况。
（二）日常使用便捷性
1. 读数直观：标配63mm大直径表盘，搭配最大值指针，作业过程中可直接锁定峰值力值，无需人工记录，提升检测效率。
2. 维护难度低：不锈钢表面易清洁，日常仅需保持表面无油污、杂物堆积即可；常规工况下无需频繁拆解保养。
3. 搬运便携：整体重量适中，机身紧凑，可随工具箱一同携带，适配多工位流动检测作业。
2. 维护难度低：不锈钢表面易清洁，日常仅需保持表面无油污、杂物堆积即可；常规工况下无需频繁拆解保养。
3. 搬运便携：整体重量适中，机身紧凑，可随工具箱一同携带，适配多工位流动检测作业。
（三）巡检与检修便捷
使用过程中仅需定期目视检查机身状态，查看是否存在锈蚀、变形、裂纹、磨损等问题，一旦发现异常可直接更换，停机检修时长短，对生产线影响较小。售后保障与产品资质
（一）官方保修政策
AMETEK329型按压式液压测力传感器执行AMETEK丹麦总部标准保修条款：自设备交付之日起，提供2年整机质保，质保范围覆盖工艺、材质、设计类缺陷。
1. 质保期内，经检测确认为原厂制造缺陷，品牌方免费维修或更换整机、零部件；
2. 运输费用由采购方承担，品牌方不承担运输途中产生的设备损坏，运输破损需采购方向物流方追责；
3. 人为篡改设备结构、违规使用、接触强腐蚀介质、超负荷使用造成的损坏，不在质保范围内；未按照说明书操作也会导致质保失效。
1. 质保期内，经检测确认为原厂制造缺陷，品牌方免费维修或更换整机、零部件；
2. 运输费用由采购方承担，品牌方不承担运输途中产生的设备损坏，运输破损需采购方向物流方追责；
3. 人为篡改设备结构、违规使用、接触强腐蚀介质、超负荷使用造成的损坏，不在质保范围内；未按照说明书操作也会导致质保失效。
（二）技术支持与供货服务
1. 技术咨询：设备使用、选型、故障排查等问题，可联系采购经销商或AMETEK中国区办事处获取技术支持；国内上海、北京均设有官方服务网点。
2. 配件供应：高压油管、毛细管、密封件等易损配件长期供货，保障设备长期使用。
2. 配件供应：高压油管、毛细管、密封件等易损配件长期供货，保障设备长期使用。
（三）产品资质
本款329型传感器为AMETEK原厂标准化量产产品，遵循欧盟工业仪器生产标准，整机密封工艺、液压腔体承压性能均经过出厂全检，参数精度符合工业测力设备通用标准，可满足工业质检、企业内部校验等合规性要求。

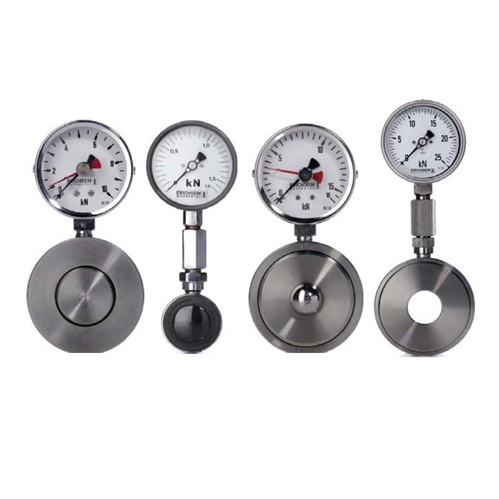

AMETEK329型按压式液压测力传感器
常见问题FAQ
问：AMETEK329型按压式液压测力传感器可以长期连续承压使用吗？答：不可以。329型定位为临时性、间歇性力值检测设备，设计初衷为短时加载作业，长期连续承压会加速内部液压部件老化，影响测量精度与设备命，长期监测建议选用同系列其他型号。问：使用329型传感器时出现指针不动，是什么原因？答：首先检查受力是否偏离中心、是否存在侧向载荷；其次查看外接油管、毛细管是否堵塞或泄漏；最后检查腔体是否缺油，若无法自行排查，建议联系售后检测。
问：329型A版和B版该如何选型？答：仅需主机本地读数、无外接管路需求，选择A版；需要延长传输距离、增加开孔、外接管路等配件，选择B版，配件可按需定制。
问：户外雨天、潮湿环境可以使用329型传感器吗？答：可以。整机为不锈钢密封结构，无电子元件，具备基础防潮能力，可在户外、潮湿车间使用，但需避免长时间浸泡在水中或接触强腐蚀液体。
问：传感器表面出现轻微锈蚀该如何处理？答：可使用塑料毛毡轻轻抛光锈蚀部位，之后在表面涂抹薄层防护油，推荐使用CRCSP400II防护油，延缓锈蚀扩散，禁止使用钢丝刷等硬质工具打磨。
AMETEK329型按压式液压测力传感器凭借成熟的液压传感技术、多元化的量程规格与简易的操作方式，成为工业临时测力场景的常用设备。329型传感器兼顾便携性、稳定性与环境适应性，有效解决了传统电子测力设备易受干扰、复杂工况适用性差的选型痛点，同时低维护成本、完善的售后体系也降低了企业后期使用投入。无论是设备调试、工位抽检还是现场维保，这款按压式液压测力传感器都能稳定输出精准数据，是工业现场间歇性力值检测的可靠选择，文章来源于压力校验仪。
