本文从8通道独立编程、10V步进电压分辨率与四种波形判定方法三个维度，说明TH2883S8-5在电机多相绕组匝间绝缘检测中的适用条件与选型依据。

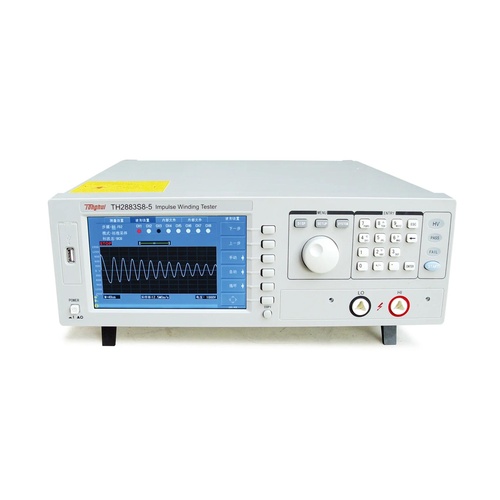

车间里做电机绕组检测的人都有体会：真正让人头疼的不是测不出短路，而是同一个批次里前几只都过了，第六只偶尔跳FAIL，回看波形又抓不到肉眼可见的差异。万用表量不出，兆欧表对局部绝缘弱点分辨力不够，这种“隐性”的匝间绝缘损伤，靠常规手段很难卡住。TH2883S8-5脉冲式线圈测试仪要解决的就是这一类问题。

一、多相绕组产线，为什么一台仪器要配8个通道

三相电机定子绕组的匝间检测，传统做法是用单通道仪器逐相测量。测完U相拆线，换V相再接，再拆再换W相。一个操作循环下来，接线时间比测试时间还长。如果再加上温度保护器绕组或辅助绕组，工位周转率更低。

TH2883S8-5把8个通道集成在一台机器里。每个通道可以独立编程控制为电压高端（HIGH）、电压低端（LOW）或者关闭（CLOSE），接线拓扑不受固定模式约束。一台仪器可以连续为8个通道上的线圈依次扫描测试，是多相线圈和绕组批量检测场景的适用配置。同系列中，TH2883-5是单通道，TH2883S4-5是4通道，选哪个取决于绕组的相数和产线节拍，不是“通道越多越好”的问题。

二、100V起步、10V步进，这个分辨率在干什么

脉冲电压输出范围100V到5kV，步进10V。覆盖范围好理解——额定电压1140V及以下的三相或单相交流电机散嵌绕组，都在这个区间内。10V步进的意义在于匹配不同绝缘等级产品的试验电压档位，标准规定的试验电压不一定是整百整千的值，步进越细，越容易精确对齐。

采样率200Msps、存储深度6kBytes，这两个参数配合起来看：高采样率保证不丢失波形的高频成分，尤其是电晕放电产生的尖峰；存储深度决定了能记录多长时间的衰减振荡过程。匝间短路的早期阶段，波形差异可能只出现在振荡的后半段，如果存储深度不够，截取到前面一段就判定，容易漏掉。

三、四种判定方法的差别在哪里

面积比较法在指定区间内对波形积分，适合抓能量损耗型缺陷。面积差比较法是拿被测波形与标准波形的面积差做判定，对线圈圈数偏差和线径变化比较敏感。电晕放电比较法检测波形中的高频毛刺——绝缘漆层局部薄弱、有微小气隙时，高压脉冲下会产生电晕放电，波形上表现为叠加的高频振荡，面积法对这种缺陷反应不灵敏，电晕法才是对的工具。相位差比较法则关注波形过零点的偏移，对电感量变化引起的相位畸变敏感。

实操中建议至少启用面积比较和电晕比较两种方法。只用面积法的设备，匝间局部短路和气隙放电类缺陷容易漏检。TH2883S8-5同时提供这四种方法，组合策略比单一方法可靠。

四、几个容易被忽略但影响判定一致性的功能

消磁脉冲施加功能：连续测试同一批线圈时，上一只样品在铁芯中残留的剩磁会改变下一只的初始磁通状态，导致波形基线漂移。消磁脉冲在每个测试周期前施加一个反向脉冲，把剩磁归零，保证同一只样品反复测量时波形一致。

多样本平均：可以对32个标准波形做平均处理。取标准样品时，单次采集的波形可能受随机噪声影响，取32次平均后得到“干净”的标准波形，后续判定以此为基准，减少了标准本身的波动。

20组仪器文件自动加载：产线上换型时，操作员不需要逐项重新输入脉冲电压、采样率、判定阈值。选择对应的文件编号，参数自动加载。对于一天换三四次型号的混线产线，这个功能省下来的不是几分钟，是操作员记错参数的风险。

五、与同系列其他型号的边界

TH2883S8-5不适用于电感低于10μH的线圈。开关电源里的小电感线圈，应该选TH2883-1，它的脉冲电压最低30V，可测电感低至1μH。需要10kV脉冲电压的高压绕组场景，选TH2883-10。这三个边界在选型前要确认清楚，不是“买了一台什么都能测”的逻辑。

六、选型决策参考

想确认TH2883S8-5是否满足您的工况？欢迎联系深圳银飞电子获取参数资料与报价。
