5G射频器件、第三代半导体、高频声表面滤波器、大功率磁性元件产业高速迭代，10MHz以上超高频阻抗检测需求持续爆发，进口130MHz阻抗设备采购、维保成本高昂，中小研发实验室与自动化产线预算压力突出，市面2MHz、10MHz中低频机型无法覆盖射频芯片、高频电感、变容二极管全频表征需求。同惠电子TH2851-130精密阻抗分析仪是同惠自研TH2851系列旗舰机型，4Hz~130MHz全域测试带宽，搭载高频闭环自动平衡电桥、多核分布式运算架构，集成C-V特性、压电导纳圆、宽频介电内置分析模块，标配全套工业通讯总线，填补国产130MHz高端阻抗设备供给缺口。本文完整拆解产品定位、底层技术、参数规格、差异化优势与全行业落地方案，解决高频测试选型、使用、计量全流程痛点。

产品简介

1.1核心定位

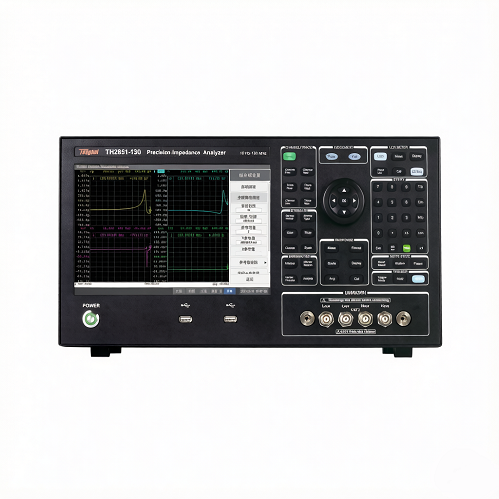

同惠电子TH2851-130精密阻抗分析仪是国产自主研发130MHz高端精密LCR测试主机，面向射频无源器件、第三代SiC/GaN半导体、高频压电SAW、新能源磁性材料、高频PCB阻抗验证场景打造，最高测试频率130MHz，基础测量精度0.06%，整机核心电桥、信号采集、运算算法完全自主可控，可替代海外同规格高频阻抗设备。机型融合单点测试、201点列表扫描、801点高频曲线扫描、C-V变容特性四大测试模式，单机实现常规LCR阻抗、高频谐振、半导体电容电压一体化检测，兼顾高校前沿实验室、头部电子企业研发中心、射频元件自动化分选产线三类使用场景。

1.2适用行业

5G/6G射频元器件制造、第三代功率半导体研发、高频声表面波滤波器、超声大功率压电产业、新能源高频磁芯、射频PCB基板检测、卫星通信无源器件、微电子高校重点实验室、汽车电子射频模块质检。

1.3核心基础优势

4Hz~130MHz超宽全域覆盖：突破中低频机型带宽限制，完整覆盖射频芯片、高频电感130MHz测试区间，全频段统一误差补偿；

高频专用平衡电桥架构：自研130MHz射频级信号补偿电路，抑制超高频杂散电容、引线寄生干扰；

大功率宽范围直流偏置：内置±40V/100mA直流偏置，适配变容二极管、功率半导体C-V扫描；

原生高频专项算法：整机固化压电导纳圆、半导体C-V、宽频介电计算固件，无需付费上位软件；

全规格工业总线标配：LAN/GPIB/HANDLER/RS485/USB全部出厂标配，无缝对接MES、PLC自动化系统；

高速多核运算系统：多核心并行处理，最高500次/秒极速采样，大批量射频元件分选效率大幅提升。

产品核心功能与技术原理

2.1底层测量核心原理

TH2851-130采用同惠自研130MHz专用闭环宽带自动平衡电桥，区别2MHz/10MHz中低频分段式电桥，针对10MHz以上射频频段优化杂散补偿算法。整套测量链路流程通俗拆解：

高频DDS信号源生成4Hz~130MHz连续分级正弦激励，分频段自适应输出功率；

标准四端对高频屏蔽测试端口分离激励、取样回路，隔绝线缆射频耦合干扰；

多路同步矢量ADC采集电压、电流幅值与相位，区分高频微小阻抗信号；

多核DSP分布式并行运算，同步完成电桥平衡校正、多参数换算、曲线绘图；整机内置0m/1m/2m/4m高频线缆专属补偿程序，长自动化治具测试数据无漂移，开机15分钟预热后可执行全频开路/短路/负载三点校准，满足CNAS高频计量标准。

2.2分模块核心功能通俗讲解

2.2.1全参数高频LCR基础测量

单次同步输出Cp/Cs/Lp/Ls/Rp/Rs/Z/D/Q/相位角/Rd等18组电气参数，串联、并联等效模型一键切换；18档精细化AC量程、13档DCR直流量程，覆盖0.001pF射频微电容至百亨大功率磁芯，130MHz高频段微小元件读数重复性稳定。

2.2.2C-V变容二极管专项扫描

专为射频变容管、第三代半导体芯片设计，列表/曲线模式下自动扫描4Hz~130MHz多频电容-电压曲线，±40V可调反向偏置，仪器本地自动提取结电容、零偏电容、电容变化率，屏幕直接生成C-V图谱，无需电脑手动换算半导体特征参数。

2.2.3高频压电CtDt导纳圆分析

130MHz带宽适配高频SAW、射频微型压电振子，曲线页面自动绘制高频导纳圆图谱，同步计算Fs谐振、Fp反谐振、机电耦合系数Kp、机械品质因数Qm，精准捕捉MHz级谐振偏移，支撑高频压电陶瓷配方迭代实验。

2.2.4宽频介电常数测算

输入介质样品厚度、电极面积后，4Hz~130MHz多频同步扫描εr相对介电常数、tanδ损耗因子，适配高频陶瓷基板、射频绝缘薄膜频域损耗表征，测试数据可U盘导出用于期刊、研发报告。

2.2.5多模式可编程扫描

201点列表扫描：每点位独立自定义频率、AC电平、DC偏置、10档BIN分选阈值，多工况同步批量记录；

801点高频曲线扫描：线性/对数横坐标可选四分屏同步显示4条参数曲线，自动标记谐振峰、损耗极值；

全自动HANDLER分选：10档PASS/FAIL电平输出，3.3V~24V自适应，对接射频自动摆盘工装，无人值守批量质检。

2.2.6全协议工业联机通讯

原生兼容SCPI、MODBUS两套通用指令集，GPIB/LAN接口可直接替换进口130MHz高频阻抗设备，原有自动化控制程序少量适配即可复用；支持远程读取测试曲线、批量导出CSV数据，对接工厂数字化MES数据库实现全流程溯源。

详细技术参数表

产品核心优势（市面同类差异化亮点）

4.1130MHz超高频自主电桥，对比中低频机型全面升级

对比TH2848-10（最高10MHz）、市面5MHz/2MHz国产机型，同惠电子TH2851-130精密阻抗分析仪拓展至130MHz射频带宽，内部增加高频射频补偿电路，针对10MHz以上频段杂散电容、线缆耦合做专属算法优化，高频微小射频元件测试离散度远低于低频设备，一套仪器覆盖低频材料+130MHz射频芯片两类检测，无需多台仪器分段测试，大幅降低设备采购总量。

4.2全域高频精度稳定，规避进口设备高价短板

多数海外130MHz阻抗设备售价高、维保收费，且仅部分频点精度达标；TH2851-130搭载一体化闭环平衡电桥，4Hz~130MHz全频段维持0.06%基准精度，18档精细化AC量程，跨量级射频元件测量无数值跳变，第三方CNAS高频计量一次性通过率更高，同等性能采购投入显著低于进口机型。

4.3三合一原生专项算法，无软件付费锁

市面同价位130MHz设备大多将C-V、压电导纳、介电功能设付费选配模块；TH2851-130出厂完整开放三类高频分析固件，仪器屏幕直接生成C-V、导纳圆图谱，无需额外采购上位授权软件，中小型射频实验室省去电脑、软件双重配套预算。

4.4全套高频工业接口无减配

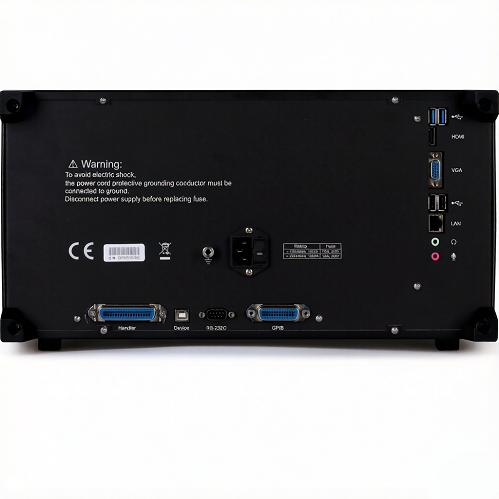

部分国产高频机型删减GPIB、HANDLER总线，仅保留简易USB；TH2851-130六类通讯接口全部出厂标配，HANDLER支持3.3V~24V电平自适应，SCPI指令兼容海外同规格设备，产线设备替换无需重写整套自动化控制程序，产线停机调试周期缩短65%。

4.5自主离线高频固件升级，运维成本更低

支持U盘、局域网两种一键升级渠道，厂商持续推送130MHz射频补偿、半导体算法优化补丁，3分钟完成更新，无需寄回厂家停机维修；机身6GB大容量本地存储，上千组高频测试配方、曲线永久保存，老式进口设备升级、上门调试均收取高额服务费，本机型无任何隐性运维收费。

产品适用场景

5.15G/6G射频元器件自动化质检

130MHz带宽适配射频贴片电容、射频电感、LC滤波器批量分选，201点多频列表一次性验证全频阻抗与损耗，10档BIN分选对接自动摆盘工装，每秒500次高速测试，射频元件不良流出率大幅下降，适配规模化射频产线。

5.2SAW/BAW高频声表面波研发

801点对数曲线扫描精准捕捉10~130MHz谐振峰，内置CtDt模块自动提取高频压电全套参数，对比不同晶圆、压电陶瓷配方频域性能，支撑通信滤波器新材料迭代研发。

5.3第三代半导体C-V表征

±40V宽反向偏置搭配130MHz多频扫描，完成SiC/GaN变容二极管、MOS管结电容测试，仪器本地生成C-V特性曲线，模拟射频电路实际高压工况，芯片研发数据标准化、可溯源。

5.4高频磁性材料实验室

130MHz高频磁芯电感、损耗扫描，区分不同磁粉配方高频衰减差异，适配新能源车载射频磁元件研发，多批次曲线一键导出用于性能对比报告。

5.5射频绝缘薄膜/陶瓷基板检测

宽频介电常数扫描，4Hz至130MHz同步记录不同频率介质损耗，适配高频通信PCB基材、射频隔膜研发，快速筛选低损耗绝缘材料。

5.6高校微电子射频教学实验室

10.1寸双语触控大屏，集成LCR、C-V、压电、介电全套高频实验功能，单台设备支撑射频电路、半导体物理、压电材料多门实训课程，减少实验室仪器采购数量。

操作与使用优势

6.1一体化高频触控交互

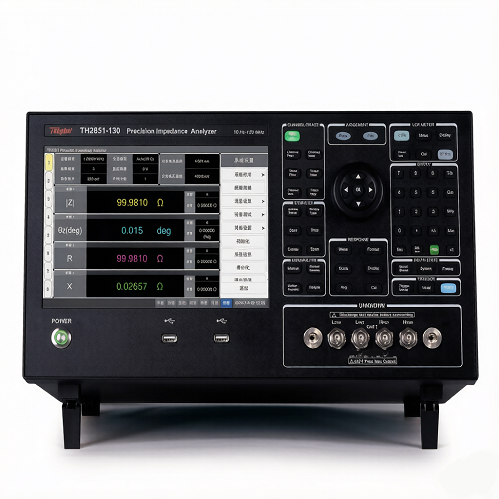

10.1寸高清电容屏搭配实体导航旋钮，测量、列表、曲线、C-V四大页面一键切换，四参数同步同屏展示130MHz测试条件；光标悬停弹出高频操作帮助，零基础操作员1小时独立完成射频曲线扫描。

6.2专属高频校准体系

支持0/1/2/4米四种高频线缆补偿，开路/短路/负载三点全频自动校正，内置130MHz专用标准补偿曲线，每日5分钟完成校准，长期高频测量无明显漂移，年度计量前置调试工作量大幅减少。

6.3灵活配方与数据管理

上千组射频测试配方本地存储，U盘一键备份、跨设备加载；曲线、列表数据支持CSV、PNG双格式导出，兼容Origin、Matlab、Excel射频数据分析软件，研发报表制作效率提升60%以上。

6.4多维度测试自定义功能

AC电压/电流双模式自由切换，1~255次滑动平均降噪，130MHz微弱射频信号可开启多次平均抑制噪声；偏置极性自动识别，变容二极管无需区分正负极接线，简化样品安装流程。

6.5多触发模式适配产线

连续、单次、外部HANDLER触发可选，0~60s步进延时可调，匹配射频自动工装上下料节拍，避免样品接触不稳造成高频测量误差。

售后保障与产品资质

7.1整机质保服务

同惠电子TH2851-130精密阻抗分析仪享受标准整机质保服务，非人为硬件故障免费维修；全国多区域线下技术服务网点，提供远程线上高频调试、免费固件升级指导，批量射频产线采购可上门对接自动化整套调试。

7.2全套配套技术支持

设备交付附赠130MHz高频完整操作手册、SCPI/MODBUS指令手册、半导体C-V、压电专项实操教程；技术团队免费提供高频夹具选型、射频产通讯对接方案；定期线上专项实操培训，覆盖射频、半导体全套测试流程。

7.3完整高频夹具体系配套

出厂标配TH26011HF高频四端对屏蔽夹具；可按需选配0.1pF微小射频SMD屏蔽夹具、磁环高频治具、介质平行板测试夹具、4米高频屏蔽线缆，覆盖各类射频微小元件、大功率磁芯样品测试需求。

7.4合规计量资质

整机通过安规、EMC高频电磁兼容检测，符合SJ/T射频元件测试行业标准，4Hz~130MHz全频段指标可对接第三方CNAS高频计量机构完成年度校准，测试数据具备完整量值溯源链条，满足企业ISO9001、高校CNAS实验室审核体系。

常见问题FAQ

Q1：TH2851-130和TH2848-10核心选型区别是什么？A：同惠电子TH2851-130精密阻抗分析仪最高130MHz，适配5G射频、SAW、第三代半导体；TH2848-10上限仅10MHz，只适合低频压电、普通贴片元件，存在10MHz以上测试需求优先选用TH2851-130。

Q2：TH2851-130脱离电脑能完成130MHz压电、C-V全套分析吗？A：可以，曲线、列表页面内置专用运算模块，130MHz扫描后屏幕直接生成导纳圆、C-V图谱并输出全套核心参数，仅U盘导出数据图片即可，无需上位付费软件。

Q3：TH2851-130能否直接对接工厂MES、PLC射频自动化系统？A：支持LAN、GPIB、RS485多通讯总线，SCPI/MODBUS指令实时上传130MHz四参数、分选档位，射频元件全流程测试数据自动录入生产数据库，完整数字化溯源。

Q4：测试0.001pF射频微型贴片电容需要额外配件吗？A：标配夹具可基础测量，130MHz超高频微小元件建议选配TH26008HF高频屏蔽夹具，大幅抑制线缆杂散电容，提升测量重复性。

Q5：TH2851-130固件升级需要寄回厂家吗？A：不需要，仪器系统页面支持U盘、局域网一键升级，全程3分钟完成，内部存储的射频测试配方、曲线数据不会丢失，不影响产线、实验室正常作业。

Q6：130MHz高频段AC输出电压会受限吗？A：存在硬件保护限制，10~130MHz最高仅1Vrms，防止射频大功率振荡损坏微小芯片、贴片元件，属于高频设备标准保护机制。

同惠电子TH2851-130精密阻抗分析仪作为国产130MHz旗舰高频LCR，凭借4Hz~130MHz全域自研射频平衡电桥、多核并行运算、±40V宽偏置、三合一原生半导体/压电/介电算法四大核心技术，填补国内超高频射频阻抗设备供给空白。机型适配5G射频、SAW滤波器、第三代半导体、高频磁性材料、高校射频实验室全场景，单机替代多台中低频仪器与进口高价设备，大幅削减硬件、软件、产改造综合投入。整机全套工业接口无减配、支持自主高频固件升级、计量合规完整，是130MHz频段射频、半导体研发与自动化量产均衡性价比国产化高频阻抗测试优选设备，文章来源于数字电桥。
