GMC-I SINEAX AM1000 多功能电参数显示仪表
在低压配电系统、工业设备供电与楼宇自动化场景中，稳定可靠的电参数监测是保障供电安全、优化能耗管理、降低设备故障的基础环节。面对电网类型多样、现场安装空间有限、调试配置繁琐等实际选型痛点，GMC-I旗下CamilleBauer推出 GMC-I SINEAX AM1000多功能电参数显示仪表 ，以紧凑型面板安装设计、全电网适配能力、高清可视化显示与模块化扩展特性，为大电流电网提供轻量化、高精度、易操作的一站式测量监测方案。该仪表无需复杂改装即可直接接入最......
产品描述
在低压配电系统、工业设备供电与楼宇自动化场景中，稳定可靠的电参数监测是保障供电安全、优化能耗管理、降低设备故障的基础环节。面对电网类型多样、现场安装空间有限、调试配置繁琐等实际选型痛点，GMC-I旗下CamilleBauer推出GMC-I SINEAX AM1000多功能电参数显示仪表，以紧凑型面板安装设计、全电网适配能力、高清可视化显示与模块化扩展特性，为大电流电网提供轻量化、高精度、易操作的一站式测量监测方案。该仪表无需复杂改装即可直接接入最高690V低压系统，满足CATIII测量安全要求，兼顾基础测量、异常报警、数据记录与远程通讯需求，成为工业现场、配电终端与能源管理节点的高适配电力监测终端。
该仪表广泛适用于工业厂房动力配电、商业楼宇自动化、城市公共低压配电站、企业内部能源计量、工矿设备供电保护等领域。产品核心优势清晰：采用3.5英寸高清彩色TFT显示屏，测量数据呈现清晰；支持单相至三相四线不平衡负载等全类型电网直接接入，额定电压最高690V，测量类别达CATIII；搭载多语言文本菜单，操作流程简化；支持以太网/RS485可选通讯，以太网版本支持网页端免软件配置；内置大容量数据记录模块，可实现周期性采样与事件记录；I/O模块支持按需扩展，可快速匹配不同现场的控制与联动需求，是兼顾实用性与性价比的基础款多功能电力监测仪表。
GMC-I SINEAX AM1000多功能电参数显示仪表
2. 全电网自适应接入，降低选型与接线成本通用测量输入兼容单相、两相、三相三线/四线、不平衡负载等所有电网类型，无需更换硬件即可适配不同现场架构，减少仪表选型与现场改造成本。
3. 高安全等级设计，适配工业恶劣环境达到CATIII测量安全等级，正面IP54防护，电流输入电气隔离，外壳采用UL94V-0阻燃无卤素材质，可在潮湿、多尘工业环境稳定运行，提升使用安全性。
4. 免软件网页配置，现场调试更高效以太网版本支持网页端参数设置、数据查看与状态监控，无需安装专用软件，现场人员可快速完成配置，适配无电脑、远程调试等场景。
5. 内置数据记录，无需外接存储设备搭载≥2GB内置存储，支持周期性采样、事件日志、扰动录波，可独立完成数据留存，降低系统集成成本，满足基础能耗统计与故障追溯需求。
6. 精度稳定，长期运行可靠性高遵循IEC/EN60688标准设计，温度漂移与长期漂移控制在规范范围内，长期使用仍可保持测量精度稳定，减少频繁校准频次。
7. 模块化扩展，按需匹配现场需求支持1组I/O扩展，可选继电器或模拟量输出，可灵活对接现场报警、控制设备，适配不同场景的联
2. 楼宇自动化配电系统适配写字楼、商场、园区配电终端，完成电压、电流、功率、能耗基础监测，支撑楼宇能源管理与配电运维。
3. 低压配电站运维用于箱变、配电室的基础电力监测，快速识别电网异常，提升配电系统运维效率，降低故障停机风险。
4. 企业内部能源计量满足企业内部能耗统计、负荷监测、分时计量需求，为节能优化与内部能耗核算提供数据支撑。
5. 通用设备运行监测用于风机、水泵、电机等通用设备的供电状态监测，辅助判断设备运行负载，提前预警异常工况。
6. 改造项目轻量化升级适配传统配电盘改造项目，以紧凑型设计替换老旧仪表，快速实现数字化监测升级，无需大幅改动柜体结构。
GMC-I SINEAX AM1000多功能电参数显示仪表
2. 常驻状态状态栏显示界面右上角常驻状态栏，实时展示报警状态、密码保护、数据记录、时间日期，无需进入深层菜单即可掌握设备运行状态。
3. 本地+远程双配置模式支持面板TFT直接配置参数，以太网版本支持网页远程配置，兼顾现场调试与远程管理需求。
4. 标准化面板安装96×96mm标准面板尺寸，匹配主流配电柜开孔规范，安装流程简化，降低施工难度。
5. 专用服务菜单，便于维护内置服务菜单，支持设备调试、参数校准、故障查询，便于运维人员开展日常维护工作。
6. 分级权限管理支持配置操作访问权限，避免非授权人员修改参数，减少现场误操作导致的设备异常。
2. 提供专业选型咨询、现场安装接线指导、通讯配置调试等技术支持，解决仪表安装调试痛点。
3. 配套文档CD、USB-RS485转换器等配件齐全，可对接SmartCollect能源管理系统，满足集中管理需求。
4. 专业技术团队快速响应故障排查、系统集成等问题，提供全生命周期技术服务。
GMC-I SINEAX AM1000多功能电参数显示仪表聚焦低压配电现场的轻量化监测需求，以紧凑设计、全电网适配、高清显示、便捷配置与稳定性能，解决传统仪表功能单一、调试繁琐、扩展不足、安装受限等核心痛点。产品严格遵循国际标准，精度可靠、安全合规，可广泛适配工业、楼宇、配电、能源管理等多场景，为用户提供高性价比、易部署、易维护的电力监测解决方案。无论是新建项目配套还是老旧系统改造，GMC-I SINEAX AM1000均可快速融入现场架构，助力提升供电安全性、运维效率与能源管理水平，文章来源于电能质量分析仪。
产品简介
GMC-I SINEAX AM1000多功能电参数显示仪表是GMC-I（CamilleBauer）打造的紧凑型面板安装式电力监测仪表，定位为大电流电网通用型测量监测终端，核心面向低压配电系统的实时电参量采集、状态监控与基础数据管理。该仪表广泛适用于工业厂房动力配电、商业楼宇自动化、城市公共低压配电站、企业内部能源计量、工矿设备供电保护等领域。产品核心优势清晰：采用3.5英寸高清彩色TFT显示屏，测量数据呈现清晰；支持单相至三相四线不平衡负载等全类型电网直接接入，额定电压最高690V，测量类别达CATIII；搭载多语言文本菜单，操作流程简化；支持以太网/RS485可选通讯，以太网版本支持网页端免软件配置；内置大容量数据记录模块，可实现周期性采样与事件记录；I/O模块支持按需扩展，可快速匹配不同现场的控制与联动需求，是兼顾实用性与性价比的基础款多功能电力监测仪表。
GMC-I SINEAX AM1000多功能电参数显示仪表
产品核心功能与技术原理
核心功能
1. 全维度电参量实时测量GMC-I SINEAX AM1000可采集电压、电流、功率、功率因数、频率等瞬时值，支持谐波分析、三相不平衡度计算、无功功率细分与电能平衡统计，覆盖常规配电监测全量测量需求。
2. 智能限值监测与报警内置12组限值参数与8组监控功能，支持限值逻辑联动，配备集中报警输出与纯文本报警列表，可快速识别过压、欠压、过流、过载等电网异常，辅助现场快速排查故障。
3. 数据记录与事件追溯搭载≥2GB内置数据记录仪，支持周期性数据采样、设备事件记录与电网扰动录波，可留存电压电流变化、报警触发、配置修改、断电重启等信息，满足能耗分析与故障追溯需求。
4. 灵活通讯与远程配置支持以太网（Modbus/TCP、网页服务器、NTP时间同步）与RS485（Modbus/RTU）可选通讯，以太网版本可通过网页端完成参数配置，无需专用调试软件，降低现场部署难度。
5. 模块化I/O扩展支持最大1组I/O扩展模块，可选继电器或双极模拟量输出，可直接联动现场控制设备，满足基础保护与信号输出需求。
2. 智能限值监测与报警内置12组限值参数与8组监控功能，支持限值逻辑联动，配备集中报警输出与纯文本报警列表，可快速识别过压、欠压、过流、过载等电网异常，辅助现场快速排查故障。
3. 数据记录与事件追溯搭载≥2GB内置数据记录仪，支持周期性数据采样、设备事件记录与电网扰动录波，可留存电压电流变化、报警触发、配置修改、断电重启等信息，满足能耗分析与故障追溯需求。
4. 灵活通讯与远程配置支持以太网（Modbus/TCP、网页服务器、NTP时间同步）与RS485（Modbus/RTU）可选通讯，以太网版本可通过网页端完成参数配置，无需专用调试软件，降低现场部署难度。
5. 模块化I/O扩展支持最大1组I/O扩展模块，可选继电器或双极模拟量输出，可直接联动现场控制设备，满足基础保护与信号输出需求。
技术原理
GMC-I SINEAX AM1000采用真有效值（TRMS）测量技术，在谐波畸变、三相不平衡等复杂电网环境下仍可保持测量稳定；硬件采用模块化分离设计，将测量单元、显示单元、通讯单元独立布局，提升抗干扰能力与运行稳定性；通过数字信号处理技术完成谐波、不平衡度、功率等参数运算，保障响应速度与结果精度；面板采用高清TFT驱动方案，支持数值、矢量图、谐波图形化展示，让复杂电参量直观可读。详细技术参数表
表格| 参数项 | GMC-I SINEAX AM1000参数详情 |
| 输入通道（电压/电流） | 3/3 |
| 测量间隔 | 10/12周波(50/60Hz)；1/2周波 |
| 电压/电流测量精度 | ±0.25% |
| 有功/无功/视在功率精度 | ±0.5% |
| 频率测量精度 | ±10mHz |
| 有功电能精度 | Class1（IEC62053-21/22） |
| 无功电能精度 | Class1（IEC62053-24） |
| 显示规格 | 3.5英寸彩色TFT(320×240px) |
| 面板尺寸 | 96×96mm |
| 安装深度 | 85mm |
| 额定电压输入 | 57.7…400VLN，100…693VLL |
| 额定电流输入 | 1…5A（最大7.5A） |
| 供电方式 | 100-230VAC/DC、24-48VDC |
| 通讯接口 | 以太网（可选）、RS485（可选） |
| 标准I/O | 1路数字输入；1路数字输入/输出 |
| I/O扩展 | 最大1扩展模块 |
| 数据记录 | 内置≥2GB（仅以太网版本支持） |
| 测量类别 | CATIII |
| 防护等级 | 正面IP54、壳体IP30、端子IP20 |
| 工作温度 | -10℃~+55℃ |
| 存储温度 | -25℃~+70℃ |
| 外壳材质 | UL94V-0阻燃无卤素聚碳酸酯 |
| 安装方式 | 标准面板安装 |
产品核心优势
1. 紧凑型高清显示，适配狭小安装空间GMC-I SINEAX AM1000采用96×96mm标准面板尺寸，安装深度仅85mm，适配配电柜紧凑空间；3.5英寸彩色TFT屏可清晰呈现瞬时值、谐波、矢量图等信息，相比传统数码管仪表可读性更高。2. 全电网自适应接入，降低选型与接线成本通用测量输入兼容单相、两相、三相三线/四线、不平衡负载等所有电网类型，无需更换硬件即可适配不同现场架构，减少仪表选型与现场改造成本。
3. 高安全等级设计，适配工业恶劣环境达到CATIII测量安全等级，正面IP54防护，电流输入电气隔离，外壳采用UL94V-0阻燃无卤素材质，可在潮湿、多尘工业环境稳定运行，提升使用安全性。
4. 免软件网页配置，现场调试更高效以太网版本支持网页端参数设置、数据查看与状态监控，无需安装专用软件，现场人员可快速完成配置，适配无电脑、远程调试等场景。
5. 内置数据记录，无需外接存储设备搭载≥2GB内置存储，支持周期性采样、事件日志、扰动录波，可独立完成数据留存，降低系统集成成本，满足基础能耗统计与故障追溯需求。
6. 精度稳定，长期运行可靠性高遵循IEC/EN60688标准设计，温度漂移与长期漂移控制在规范范围内，长期使用仍可保持测量精度稳定，减少频繁校准频次。
7. 模块化扩展，按需匹配现场需求支持1组I/O扩展，可选继电器或模拟量输出，可灵活对接现场报警、控制设备，适配不同场景的联
产品适用场景
1. 工业厂区配电监测用于生产线控制柜、变压器低压侧、动力柜的电参量实时监测，实现设备过压、过流、过载保护，保障生产设备稳定运行。2. 楼宇自动化配电系统适配写字楼、商场、园区配电终端，完成电压、电流、功率、能耗基础监测，支撑楼宇能源管理与配电运维。
3. 低压配电站运维用于箱变、配电室的基础电力监测，快速识别电网异常，提升配电系统运维效率，降低故障停机风险。
4. 企业内部能源计量满足企业内部能耗统计、负荷监测、分时计量需求，为节能优化与内部能耗核算提供数据支撑。
5. 通用设备运行监测用于风机、水泵、电机等通用设备的供电状态监测，辅助判断设备运行负载，提前预警异常工况。
6. 改造项目轻量化升级适配传统配电盘改造项目，以紧凑型设计替换老旧仪表，快速实现数字化监测升级，无需大幅改动柜体结构。
GMC-I SINEAX AM1000多功能电参数显示仪表
操作与使用优势

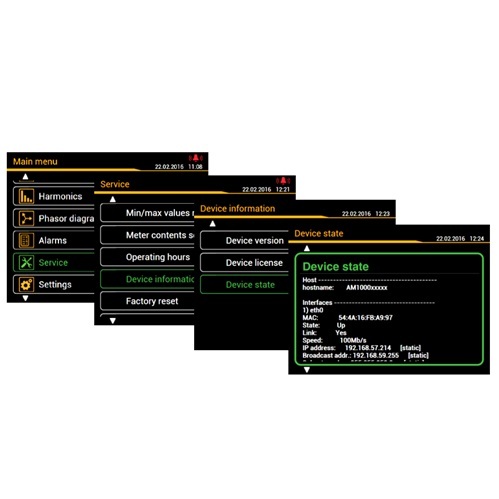

1. 多语言直观菜单导航GMC-I SINEAX AM1000搭载多语言纯文本菜单，将瞬时值、谐波、电能、报警、服务等功能分类排布，一键切换页面，降低操作门槛。2. 常驻状态状态栏显示界面右上角常驻状态栏，实时展示报警状态、密码保护、数据记录、时间日期，无需进入深层菜单即可掌握设备运行状态。
3. 本地+远程双配置模式支持面板TFT直接配置参数，以太网版本支持网页远程配置，兼顾现场调试与远程管理需求。

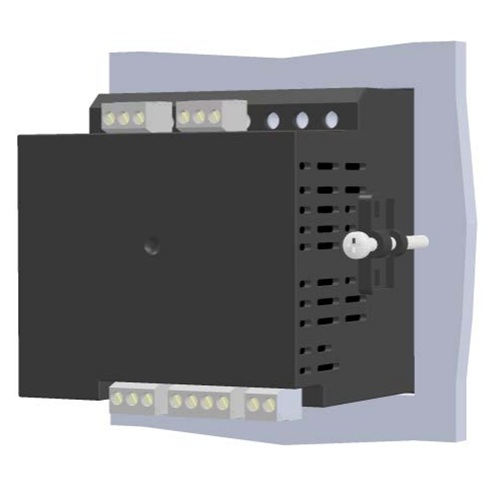

4. 标准化面板安装96×96mm标准面板尺寸，匹配主流配电柜开孔规范，安装流程简化，降低施工难度。
5. 专用服务菜单，便于维护内置服务菜单，支持设备调试、参数校准、故障查询，便于运维人员开展日常维护工作。
6. 分级权限管理支持配置操作访问权限，避免非授权人员修改参数，减少现场误操作导致的设备异常。
售后保障与产品资质
产品资质
GMC-I SINEAX AM1000多功能电参数显示仪表符合多项国际标准：IEC/EN60688电测量仪表标准、IEC62053电能计量标准、EN61000-4-7谐波测量标准；通过CATIII测量安全认证、正面IP54防护认证，外壳满足UL94V-0阻燃无卤素要求，符合工业安全与环保规范。
售后保障
1. 产品提供标准质保服务，覆盖硬件故障维修、固件免费升级，保障长期稳定使用。2. 提供专业选型咨询、现场安装接线指导、通讯配置调试等技术支持，解决仪表安装调试痛点。
3. 配套文档CD、USB-RS485转换器等配件齐全，可对接SmartCollect能源管理系统，满足集中管理需求。
4. 专业技术团队快速响应故障排查、系统集成等问题，提供全生命周期技术服务。
常见问题FAQ
Q1：GMC-I SINEAX AM1000可直接接入的最高电压是多少？
A：该仪表支持直接接入最高690V线电压，低压系统无需额外加装电压互感器，简化现场接线。
Q2：数据记录功能需要额外配置吗？
A：仅以太网版本支持内置≥2GB数据记录，可实现周期性数据、设备事件、电网扰动录波记录，无需外接存储设备。
Q3：GMC-I SINEAX AM1000支持哪些通讯协议？
A：以太网版本支持Modbus/TCP、HTTP、NTP时间同步；RS485版本支持Modbus/RTU，可接入主流组态软件。
Q4：该仪表最多可扩展几个I/O模块？
A：GMC-I SINEAX AM1000最多支持1个I/O扩展模块，可选继电器或双极模拟量输出（±20mA）模块。
Q5：仪表的测量精度是否满足工业计量需求？
A：电压/电流精度±0.25%，功率精度±0.5%，有功/无功电能达Class1级，可满足工业常规监测与内部计量需求。
Q6：采用何种安装方式，适配哪些柜体？
A：标准面板安装，面板尺寸96×96mm，适配各类工业配电柜、控制屏、配电盘，安装深度85mm，适配紧凑柜体空间。
Q7：是否支持三相不平衡电网接入？
A：支持，通用测量输入可直接接入三相四线不平衡负载系统，无需额外设置，适配复杂电网场景。GMC-I SINEAX AM1000多功能电参数显示仪表聚焦低压配电现场的轻量化监测需求，以紧凑设计、全电网适配、高清显示、便捷配置与稳定性能，解决传统仪表功能单一、调试繁琐、扩展不足、安装受限等核心痛点。产品严格遵循国际标准，精度可靠、安全合规，可广泛适配工业、楼宇、配电、能源管理等多场景，为用户提供高性价比、易部署、易维护的电力监测解决方案。无论是新建项目配套还是老旧系统改造，GMC-I SINEAX AM1000均可快速融入现场架构，助力提升供电安全性、运维效率与能源管理水平，文章来源于电能质量分析仪。
