在工业复杂配电、新能源并网、大型数据中心等场景中，非线性负载集中、电网波动频繁、分布式能源接入等因素，让电压暂降、谐波畸变、三相不平衡等问题更为突出，传统监测设备难以适配罗氏线圈、分布式布线、高防护组网等专业需求。GMC-I LINAX PQ5000在线电能质量监测仪表作为IEC61000-4-30Ed.3ClassA认证设备，获得METAS计量权威背书，采用导轨式安装设计且兼容罗氏线圈信号接入，以高精度测量、灵活扩展、免软件运维为核心优势，专为复杂工业环境打造高适配性监测方案，可全面满足扰动捕捉、合规核验、故障溯源与远程管控的全流程需求。

LINAX PQ5000权威认证与ClassA专业级定位

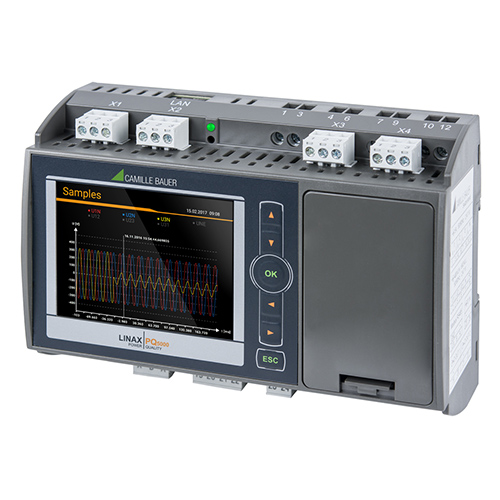

GMC-I LINAX PQ5000在线电能质量监测仪表定位于工业级复杂场景专业监测，严格遵循IEC61000-4-30Ed.3标准设计，达到ClassA测量等级，并通过瑞士联邦计量研究院METAS认证，测量数据具备跨设备一致性与法定采信效力，可直接用于监管报备、供用电协商与内部质量管控。该设备同步适配EN50160、IEEE519、GB/T等国内外主流电能质量标准，搭载F1级闪变计量模块与多相标记扰动识别逻辑，在测量流程、数据精度、合规覆盖上均满足专业级设备要求。相比面板式机型，LINAX PQ5000采用导轨式结构，更适合密集配电柜与分布式部署场景，兼顾专业性能与工程灵活性。

LINAX PQ5000核心测试原理与测量算法详解

LINAX PQ5000采用18kHz高同步采样+半周波RMS滑动窗算法，这是ClassA设备捕捉瞬态扰动的标准技术路径，以半个工频周期为单位滚动计算电压、电流有效值，可快速响应电压暂降、暂升、短时中断等毫秒级扰动，避免传统设备采样率不足导致的漏报与误判。在参数解算层面，GMC-I LINAX PQ5000在线电能质量监测仪表集成IEC61000-4-7标准谐波分析模型，精准解算2–50次谐波与间谐波分量，核算总谐波畸变率THD与电流总需求畸变率TDD；采用对称分量法拆分正序、负序、零序分量，实现三相不平衡度量化统计；搭载F1级闪变测量模块，完成短时闪变Pst与长时闪变Plt标准统计。设备同时按照ITIC曲线完成电压事件自动分类，完整记录事件前后波形与有效值变化，兼顾稳态监测与瞬态故障溯源。

LINAX PQ5000核心技术参数与硬件性能客观分析

硬件配置决定设备长期稳定性与现场适配能力，GMC-I LINAX PQ5000在线电能质量监测仪表围绕工业复杂环境优化设计，核心参数经过严苛场景验证。为清晰呈现产品差异，将LINAXPQ系列主力机型核心参数对比如下：
表格

参数维度	LINAXPQ1000	LINAXPQ3000	LINAX PQ5000	LINAX PQ5000-RACK
测量等级	ClassS	ClassA	ClassA	ClassA
电压/电流输入	4路电压/3路电流	5路电压/4路电流	5路电压/4路电流	5路电压/4路电流（双机架双倍）
测量精度	U/I±0.2%，P±0.5%	U/I±0.1%，P±0.2%	U/I±0.1%，P±0.2%	U/I±0.1%，P±0.2%
安装方式	面板/导轨	面板安装	导轨安装	19英寸机架安装
信号兼容	常规互感器	常规互感器	常规互感器+罗氏线圈	常规互感器/小信号转换器
数据存储	16GB	16GB	16GB	32GB
供电规格	100-230VAC/DC/24-48VDC	110-230VAC/DC/24-48VDC	100-230VAC/DC/24-48VDC	100-230VAC/DC
整机功耗	≤18VA/8W	≤30VA/13W	≤27VA/12W	≤40-60VA

从参数可见，LINAX PQ5000以导轨安装、罗氏线圈兼容、灵活扩展的特性，精准填补专业监测与密集部署的需求空白，电压/电流精度±0.1%、功率精度±0.2%、有功电能0.2S级的指标，可满足高精度计量与合规核验需求。

LINAX PQ5000免软件网页运维与合规报告生成

GMC-I LINAX PQ5000在线电能质量监测仪表打破专用客户端依赖，内置Web服务器，通过浏览器即可完成配置、查看、分析、导出全流程操作，电脑、平板、手机多终端适配，大幅降低运维门槛与部署成本。设备搭载PQ-EASYREPORT智能报告模块，可一键生成防篡改PDF合规报告，支持自定义统计周期，自动对照EN50160、IEC61000-2系列、GB/T、IEEE519等标准完成合规评估，可嵌入企业标识，适配监管报备、外部协商、内部审计等场景。同时支持波形回放、趋势曲线查看、事件源定位，直观呈现扰动全过程，帮助运维人员快速定位故障根源，提升处置效率。

LINAX PQ5000工业级网络安全与扩展配置能力

面向关键基础设施的网络安全与扩展需求，LINAX PQ5000构建全方位安全防护与模块化扩展体系。安全层面，GMC-I LINAX PQ5000在线电能质量监测仪表采用基于角色的访问控制（RBAC），按权限划分操作范围，登录信息加密传输，多次失败登录自动延长锁定时间；支持HTTPS加密通信、客户端白名单、数字签名固件升级，不可篡改审计日志可通过Syslog上传集中平台，满足工控安全与等保规范。扩展层面，设备支持PME无线中心模块，通过2.4GHz无线通信搭配罗氏线圈传感器，无需布线即可监测多回路电流；可选GPS/IRIG-B时间同步、模拟量输出、继电器报警、故障电流监测、温度监测模块；通信支持Modbus/TCP、PROFINET、IEC61850等协议，兼容IPv4/IPv6双栈，可无缝接入工业物联网与智能电网平台。

LINAX PQ5000多场景适配与工程化应用价值

LINAX PQ5000凭借导轨式安装、罗氏线圈兼容、强扩展能力，广泛适配工业制造、分布式光伏、数据中心、市政配电等全场景需求。在离散与流程制造业，可监测变频器、电弧炉等负载的谐波与扰动，预防设备故障与生产中断；在分布式光伏并网点，精准测量双向电能与谐波，满足并网合规要求；在数据中心，7×24小时监测供电质量，保障服务器与UPS稳定运行；在市政密集配电场景，导轨式结构节省柜体空间，罗氏线圈接入简化布线。GMC-I LINAX PQ5000在线电能质量监测仪表以工程化设计为核心，兼顾专业性能与落地便捷性，可快速完成新建项目与改造场景部署，有效降低全生命周期运维成本。

GMC-I LINAX PQ5000在线电能质量监测仪表以ClassA权威认证为根基、半周波RMS高精度测量为核心、导轨式灵活安装为特色、工业级安全与扩展为保障，打造适配复杂工业环境的全流程监测方案。设备精准解决罗氏线圈接入、密集部署、远程管控、合规核验等行业痛点，兼顾测量精度、工程适配与运维便捷性。凭借稳定性能与灵活配置，LINAX PQ5000已成为工业制造、新能源并网、数据中心等场景的优选设备，为提升供电可靠性、降低设备故障、保障生产连续性提供坚实技术支撑，文章来源于电能质量分析仪。
