FLIR Si124-LD面向压缩气体泄漏检测的工业声波成像仪
FLIR Si124-LD面向压缩气体泄漏检测的工业声波成像仪 ，文章来源于FLIR，几分钟内即可为您启动和运行压缩气体泄漏检测程序。FLIR Si124-LD是一台方便用户操作的工业声波成像仪，可用于定位压缩气 体系统中的高压泄漏问题。这款产品重量轻，可单手操作，能够 帮助专业维护、制造和工程人员发现漏气问题，其检测速度比 传统方法快10倍。Si124-LD内置124枚麦克风，在嘈杂的工业环境中也能直观地显示超声波信息，生成精确的声学图像。声像 实时叠加在可见......
产品描述
FLIR Si124-LD面向压缩气体泄漏检测的工业声波成像仪，文章来源于FLIR，几分钟内即可为您启动和运行压缩气体泄漏检测程序。FLIR Si124-LD是一台方便用户操作的工业声波成像仪，可用于定位压缩气 体系统中的高压泄漏问题。这款产品重量轻，可单手操作，能够 帮助专业维护、制造和工程人员发现漏气问题，其检测速度比 传统方法快10倍。Si124-LD内置124枚麦克风，在嘈杂的工业环境中也能直观地显示超声波信息，生成精确的声学图像。声像 实时叠加在可见光数码图像上，使用户可以准确地查明异常声 音来源。Si124-LD配备的插件让用户可以将声像导入FLIRThermal Studio 离线分析软件中，进行离线编辑、分析和创建高级报告。也可以使用FLIR Acoustic Camera Viewer云服务完成现场分析和报 告。利用FLIR Si124-PD开展日常维护工作，可以帮助客户提高检修 效率，节省安装和运维费用的支出。

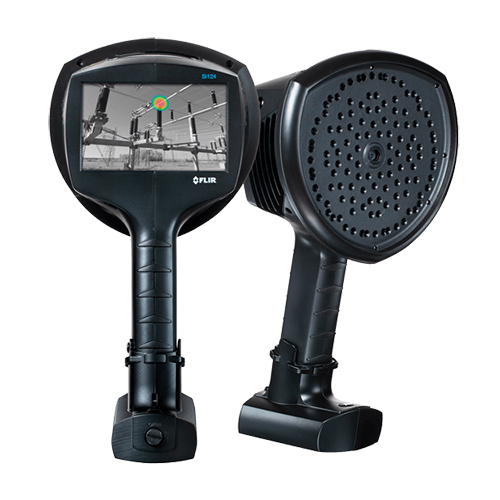

深圳银飞有售FLIR Si124-LD声波成像仪

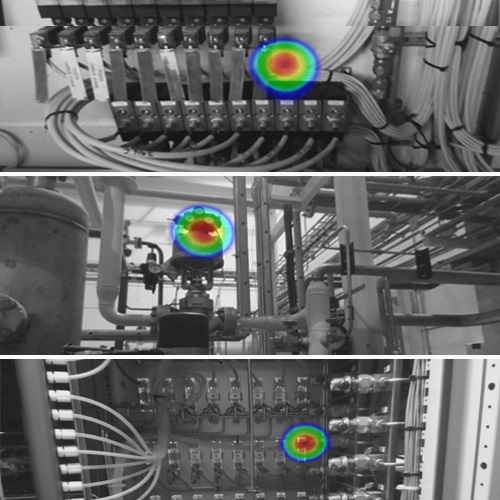

更快地发现泄漏
超声波成像技术检测压缩气体泄漏的速 度比传统方法快10倍
• 快速定位泄漏点，自动上传、分析、分类问题， 提高设备工作的可靠性
• 借助高分辨率声学图像和124枚内置麦克风，即 使在嘈杂的工业环境中也能精确定位泄漏点
• 在屏幕上实时查看泄漏率（升/分或CFM）
• 快速定位泄漏点，自动上传、分析、分类问题， 提高设备工作的可靠性
• 借助高分辨率声学图像和124枚内置麦克风，即 使在嘈杂的工业环境中也能精确定位泄漏点
• 在屏幕上实时查看泄漏率（升/分或CFM）
降低成本，节约维护费用
最大限度地减少气体泄漏造成的额外 成本
• 延长现有压缩机使用寿命，减少新压缩机购置 和安装费用的支出
• 减少可能由气动系统压力损失导致的不合格 产品
• 量化泄漏大小，了解能量损失量以及发现问题 后节省的资金量
• 优化工时，仅需少量培训即可上手
• 延长现有压缩机使用寿命，减少新压缩机购置 和安装费用的支出
• 减少可能由气动系统压力损失导致的不合格 产品
• 量化泄漏大小，了解能量损失量以及发现问题 后节省的资金量
• 优化工时，仅需少量培训即可上手
轻松检测
使用这款方便的智能工具实时量化气体 泄漏问题的严重程度
• 实时验证问题
• 上传、存储和备份数据；创建报告；使用FLIR Acoustic Camera Viewer云服务和FLIRThermal Studio 离线桌面软件进行深入分析
• 轻便易用，支持单手操作，保证安全的同时减 轻身体负担
• 增益可调节，在明亮或黑暗的环境中均可轻松 查看显示屏上的图像
• 实时验证问题
• 上传、存储和备份数据；创建报告；使用FLIR Acoustic Camera Viewer云服务和FLIRThermal Studio 离线桌面软件进行深入分析
• 轻便易用，支持单手操作，保证安全的同时减 轻身体负担
• 增益可调节，在明亮或黑暗的环境中均可轻松 查看显示屏上的图像
FLIR Si124-LD技术规格书
| 声学测量 | 124枚低噪声MEMS麦克风，声音实时可视化 |
| 采样率 | 130K Hz |
| 动态范围，下限 | <-15 dB |
| 动态范围，上限 | >120 dB |
| 带宽 | 2 kHz至65 kHz，范围可调 |
| 距离 | 0.3米-130米 |
| 泄漏检测与量化 | 自动识别泄漏，包括估计泄漏量和年度能耗损失成本 |
| 泄漏率 |
典型工业环境下： >0.032升/分（0.3兆帕，3米） >0.05升/分（0.3兆帕，10米） 安静环境下绝对最小检测值： 0.016升/分（0.12兆帕，0.3米） |
用户界面
| 显示屏 |
尺寸：5英寸，800 × 480像素 色彩：24位RGB 亮度：1000 cd/m2（可调） |
| 输入设备 | 电阻式触摸屏 |
| 开机指示灯 | LED（红色） |
| 视频图像分辨率 | 800 × 480 |
| 视场角 | 62° × 49° |
| 视频帧率 | 25帧/秒 |
| 声像帧率 | 30帧/秒 |
| 变焦 | 2倍数码变焦 |
分析和报告
| 在线 | FLIR Acoustic Camera Viewer（云服务） |
| 离线 | FLIRThermal Studio（离线桌面软件） |
通讯传输
| 数据传输 |
• Wi-Fi 2.4 GHz和5 GHz IEEE 802.11.b/g/n/ac无线局域网 • USB存储设备 |
| 固件更新 |
• 自动通过Wi-Fi • 通过计算机的USB |
| 静态图像 | 支持 |
| 视频录制 | 支持，最多5分钟 |
| 内部存储容量 | 32 GB，可存储2000张快照（典型值） |
| 外部存储容量 | 随机附送8 GB U盘，可存储500张快照（典型值） |
电源
| 额定输入电压 |
额定输入电压 12 V 最大输入电压：15 V，2.5 A |
| 可更换式电池 |
锂离子充电电池组（RRC 2040）： 10.8 V，3.35 Ah，36.2 Wh 续航时间：2小时以上（视环境条件而定） 充电时间：4至6小时 最大输出电压：12.6 V，4 A |
| 电池充电器 |
输入电压：19 至 26 VDC，2.8 A 最大输出电压：17.4 VDC，4.8 A |
|
内置电池 （仅用于成像仪备份） |
6 Wh锂电池 |
环境数据
| 工作温度范围 | -10° C 到50° C |
| 储存温度范围 | –20° C 到70° C |
物理数据
| 成像仪尺寸 | 315 mm×169 mm×160 mm |
| 成像仪重量（不含电池） | 1.08 kg |
| 电池尺寸 | 85 mm × 59 mm × 22 mm |
| 电池重量 | 0.17 kg |
| 总重（含成像仪及电池） | 1.25 kg |

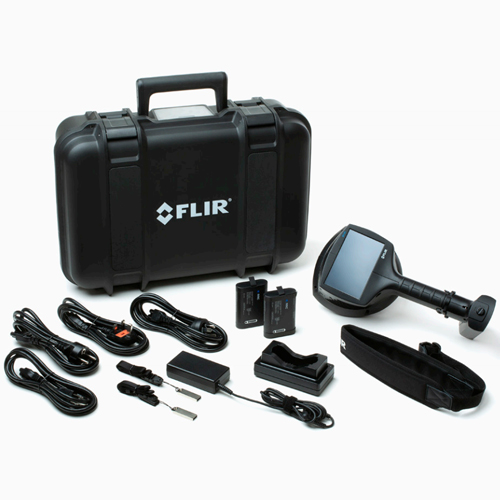

装箱清单
