ABB WMC楔型流量计

ABB 新一代楔型流量计Wedgemeter ⅡWMC 应用: 世界上靠前台楔型流量计来自ABB,有将近60年的历史。近20年来,ABB持续研发,在楔型流量计的技术和应用经验上领先业界。楔型流量传感器包括测量管和楔块,测量原理是在楔块前后产生与体积流量的平方成正比的压差,根据该差压值可得到精确的流量值。实心楔块没有临界表面尺寸和锋锐的边缘(否则会由于正常磨损而影响测量精度),其测量稳定性极高,广泛应用于炼油、炼乙烯、煤液化、化工工艺、石油工......

产品描述

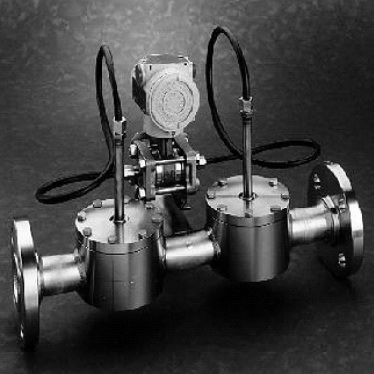

ABB WMC楔型流量计
ABB新一代楔型流量计Wedgemeter ⅡWMC

应用:

世界上靠前台楔型流量计来自ABB,有将近60年的历史。近20年来,ABB持续研发,在楔型流量计的技术和应用经验上领先业界。楔型流量传感器包括测量管和楔块,测量原理是在楔块前后产生与体积流量的平方成正比的压差,根据该差压值可得到精确的流量值。实心楔块没有临界表面尺寸和锋锐的边缘(否则会由于正常磨损而影响测量精度),其测量稳定性极高,广泛应用于炼油、炼乙烯、煤液化、化工工艺、石油工艺等大型项目和所有工业行业中。

WM系列适用场合

  • 污浊环境型WMF、WMC
  • 清洁环境型WMP
  • 适合流体容易堵塞型WMC

优点:

- 有效测量任何清洁或污浊流体

  • 粗糙、高粘度流体
  • 液体、气体、蒸汽、多相流
  • 高温、低温流体

- 低雷诺数测量

- 双向流测量

- 极短的上游与下游管路要求

  • 很低可至前5D后3D

- 高精度,示值的±0.5%

- 标准口径0.5"至24"(可更大)

- 压力等级150lbs至2500lbs

- 所有型号楔块均为实心

- 较为先进的不切开管道楔块焊接技术

- 提供碳化钨耐磨式楔型

- 提供多取压口楔型

性能规格—法兰连接(WMF)/ 螺纹连接(WMP)/ Chemical Tee法兰(WMC)

WMP变送器连接:

2-24英寸,使用1/2",3/8 , NPT螺纹

WMF变送器连接:

3英寸RF法兰(80管道序列)

WMC变送器连接:

Chemical Tee 法兰型-8孔mtg.样式

楔块标准H/D比率:

0.2,0.3,0.4,0.5,0.6,0.7 (依照型号代码的限制)如需确定H/D比率及压差,参见GenieⅡ选型软件

流程法兰连接:

  • ANSI 150# RE
  • ANSI 300# RF
  • ANSI 600# RF
  • ANSI 900# RE
  • ANSI 1500# RF
  • ANSI 2500# RF

内径

法兰样式:

  • 4-10英寸标准型测量管采用40管道序列标准。
  • 12-24英寸标准型测量管壁厚为0.375英寸。
  • 3英寸及以下口径,不提供标准型管道。
  • 0.5-8英寸加强型测量管壁厚采用80管道序列标准。
  • 10-24英寸加强型测量管壁厚为0.500英寸。(如需其它测量管壁厚要求,请与ABB联系)

结构材质

过程接液部件

标准材料为316 SST或碳钢。如需其他接液材料,请与ABB联系。(3英寸口径以下的碳钢楔型流量传感器,楔块材质316 SST)

另:可提供楔块与管道连接不同材质的一次元件,并可对楔块进行耐磨材料喷涂处理。

系统Ⅱ安装附件(WMP系列)

3/5阀组

316 SST,有特氟隆包装

导压管/配件

316 SST

Chemical Tee 法兰垫片材料(随WMC提供)

可达645 (340℃)石墨密封性依据ASTM F37A(1/32)0.50ml/hr(P/N 155S1043,用于2垫片组件)

物理规格—法兰连接(WMF)/ 螺纹连接(WMP)/ Chemical Tee 法兰(WMC)

精度

已标定

1英寸或更大口径:在标定范围内使用时,为实际流量的±0.5%

0.5英寸口径:在标定范围内使用时,为实际流量的±0.75

未标定

使用选型软件中的额定Kd2时,为实际流量的±5.0%

双向流

指定Kd2作为反向流量系数时同上

可重复性:±0.2%

额定温度与压力:

Chemical Tee 法兰连接:Chemical Tee 法兰MWP为较大2000Kpa,或法兰额定压力依据ANSI B16.5(以较低者为准)。

法兰连接:MWP依据ANSI B16.5。

螺纹连接:MWP依据ANSI B16.5。
