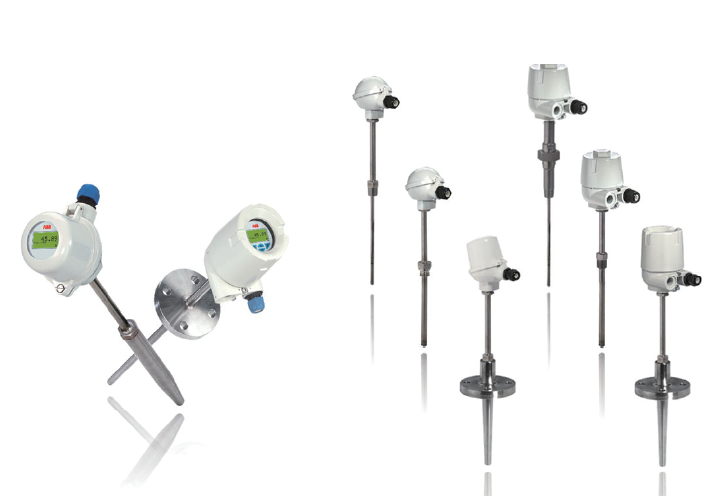

ABB TSP128温度传感器

模块化设计 测量插芯、安装套管、延长管、接线盒、变送器 可替换式测量插芯 替换式测量插芯 接线盒中的变送器 可选的就地LCD显示表头 可选标准显示模块(AS 型)或参数设定功能的显示模块(A 型) 提供符合SIL2 认证的一体化温度变送器 认证 NEPSI 应用 化工行业 石化行业 石油与天然气生产及输送管线 能源工业 近海和海上平台 一般过程工程 油罐和管道施工 机械和工厂设备安装工程 1 概述 1.1 插芯可更换的温度传感器概述 * 根据压力负载和耐腐蚀材料计算......

产品描述

ABB TSP128温度传感器
模块化设计

 – 测量插芯、安装套管、延长管、接线盒、变送器

可替换式测量插芯

 – 替换式测量插芯

接线盒中的变送器

 – 可选的就地LCD显示表头

 – 可选标准显示模块(AS 型)或参数设定功能的显示模块(A 型)

 – 提供符合SIL2 认证的一体化温度变送器

认证

 – NEPSI

应用

 – 化工行业

 – 石化行业

 – 石油与天然气生产及输送管线

 – 能源工业

 – 近海和海上平台

 – 一般过程工程

 – 油罐和管道施工

 – 机械和工厂设备安装工程


1 概述

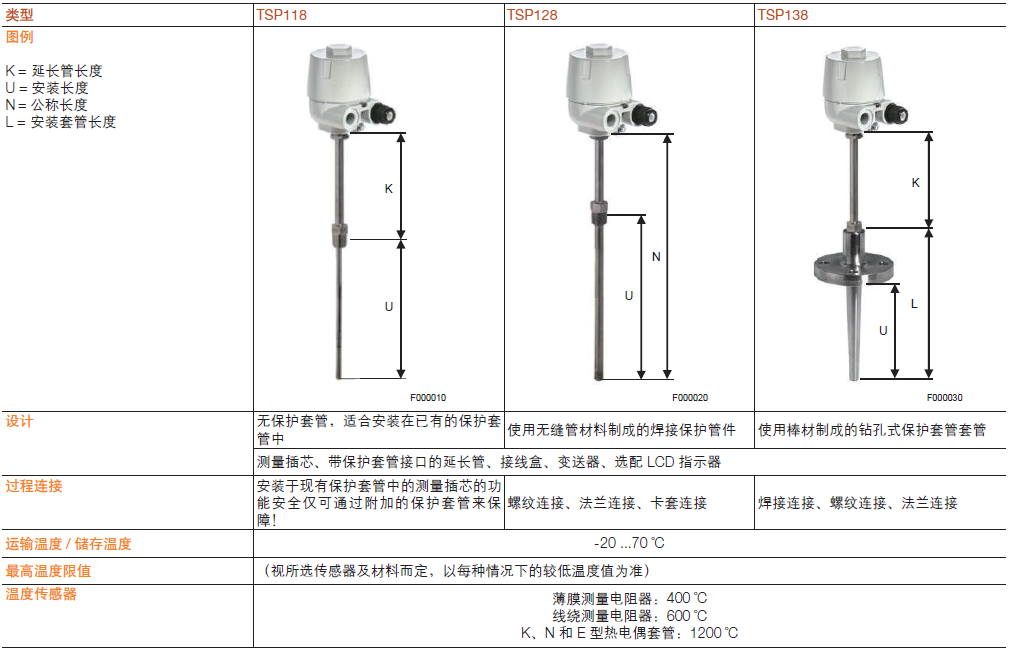

1.1 插芯可更换的温度传感器概述
ABB TSP128温度传感器
ABB TSP128温度传感器

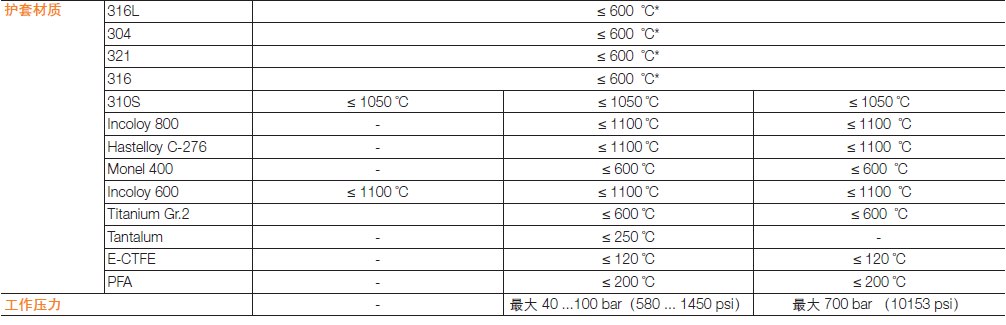

* 根据压力负载和耐腐蚀材料计算,工作温度可达到 800 °C。

重要信息

 以上表格中的温度和压力为较大值。没有考虑过程工业中应力的影响。各种工业过程中,粘度,流速,压力和温度的作用通常会较大温度和压力值的降低。

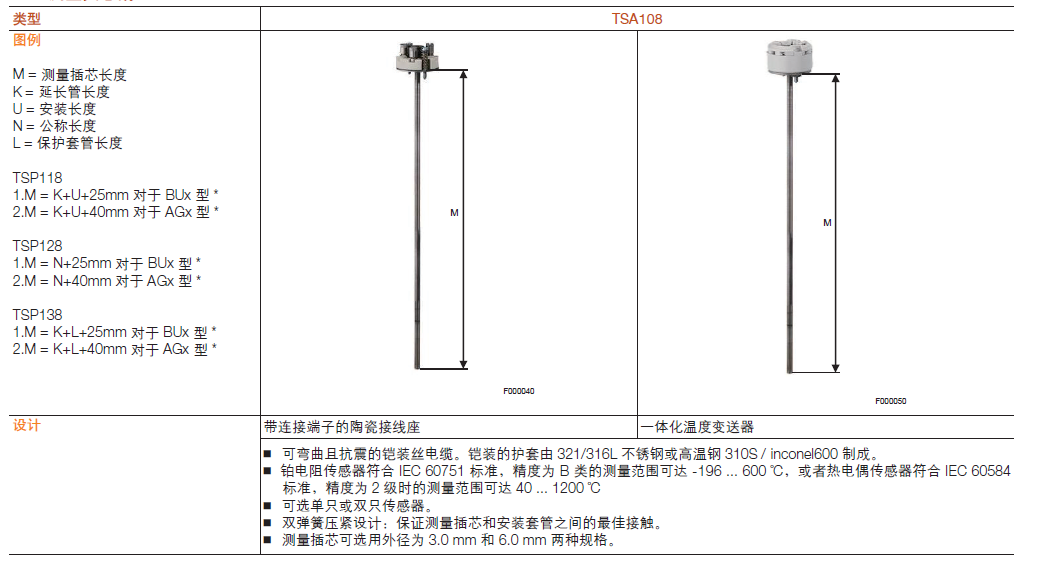

1.2 测量插芯概述
ABB TSP128温度传感器

* BUx 型表示接线盒形式为 BUx 系列外壳(包括 BUZ、BUZHD);
* AGx 表示接线盒形式为 AGx 系列外壳(包括 AGL/AGS、AGLD/AGSD)

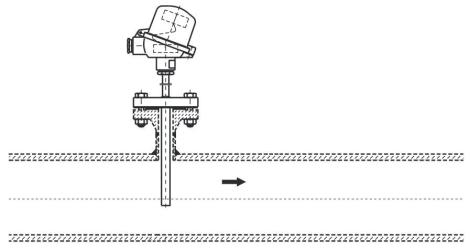

1.3 安装说明

  理想情况下,安装热端顶部应放置在管道中心。如果不能这样安装,安装套管插入长度必须是前端直径的 10 倍以上,以较大限度地减少热传导产生的测量误差。例如,对于前端直径为 16 mm的安装套管,其插入长度至少为 160 mm。

ABB TSP128温度传感器

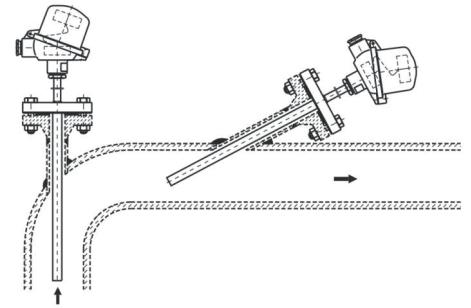

1.3.1 标称直径不足

  管道狭窄可能会使这两个条件无法满足。在这种情况下,安装套管以一定角度安装或安装在管道弯处,以满足建议的很小插入长度。

ABB TSP128温度传感器

2 测量插芯规格

2.1 热电阻温度传感器设计

 ABB 独家设计的测量插芯具有良好的抗震性能。

 TSP 温度传感器中的所有测量插芯均超过 EN 60751 针对其他要求定义的加速值 3 g。

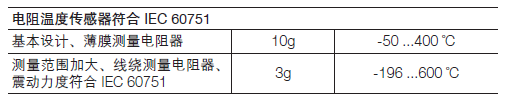

 下表概括介绍了测量插芯型号在测量点处的抗震性。
ABB TSP128温度传感器

 下表概括介绍了测量插芯前端感温部分和不可弯曲部分。

ABB TSP128温度传感器
2.1.1 测量电阻的精度等级符合 IEC 60751

 即使采用限制精度 F/W 0.15 或 0.3,符合 IEC 60751 的薄膜和陶瓷测量电阻均可在整个应用范围内使用。选择热电组精度等级时,请对应其要求的测量温度范围。

 例如:F 级 0.15 传感器用于 380 °C 的温度下。在这次短暂的应用后,F 级 0.3 适用于该传感器。

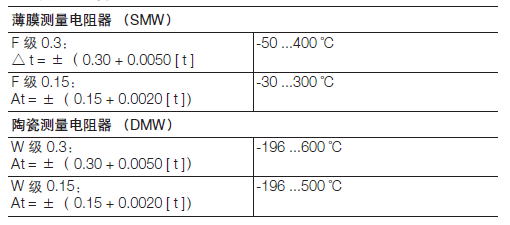

 精度等级符合 IEC 60751

 ABB TSP128温度传感器
   插芯内部连接导线的线电阻,会影响两线制热电组连接的测量值,因此必须考虑导线电阻对测量值的影响。该值大小由测量插芯的直径和长度决定。

 如果无法通过机械的方式补偿误差,可使用下列值:

  ■ Φ3 mm 测量嵌件:( 0.281 Ω/m +0.7 °C/m )

  ■ Φ6 mm 测量嵌件:( 0.1Ω/m +0.25 °C/m )

  出于这一原因,ABB 提供三线制或四线制的连接。


2.1.2 型号

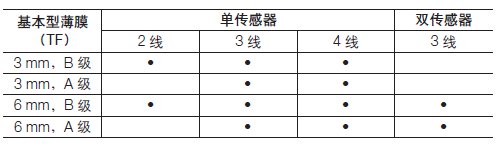

 基本型号

 • 薄膜测量电阻器 (TF)

 • 量程 -50 ... 400 °C

 • 抗震性高达可达到 10 g

ABB TSP128温度传感器

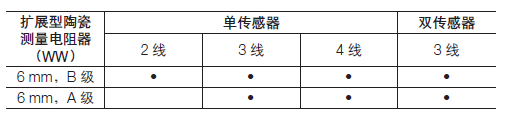

 加大测量范围

 • 线绕测量电阻器 (WW)

 • 量程 -196 ...600 °C

 • 抗震性高达可达到 3 g
ABB TSP128温度传感器

3 安装套管

 安装套管的功能

  ■ 针对腐蚀性,高过程压力和高流速介质,保护测量插芯

  ■ 在不中断工艺流程的情况下更换或重新校准测量装置

  根据被测介质、温度和过程压力的不同,可以选用不同的设计和材料。

 安装套管分两类:

  ■ 无缝直管套管(适用于TSP128)

  ■ 深孔棒材套管(适用于TSP138)

  按照 DIN 43772 或 ABB 标准提供。

 用于高腐蚀性介质

 不锈钢法兰套管可采用特殊涂层,例如 0.5 mm 的 E-CTFE 或PFA。

 用于高腐蚀性应用场合

  ■ 套管还可以采用钽护套,包括直径为 18 mm 的单面闭管和法兰盘。

  要求包括:

  ■ 安有法兰套管的 TSP128(2F 型)

  ■ 直径 16 mm

  ■ 材质316L 或321。此文章来自压力校验仪
