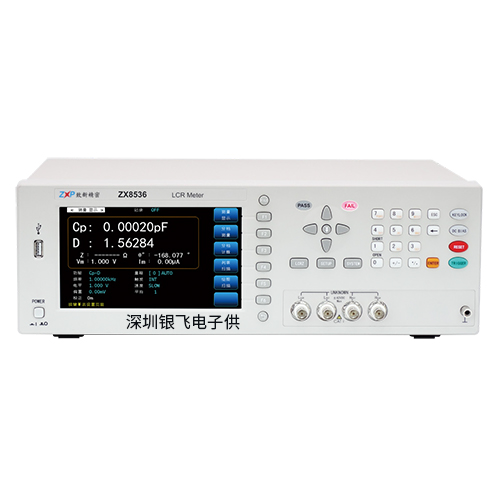

ZX8536-2M数字电桥是高精度LCR测试的得力工具​。在电子测量领域，准确测量电感（L）、电容（C）和电阻（R）等元件参数至关重要。数字电桥作为一种能够精准测量这些参数的仪器，随着科技的不断进步，其性能和功能也在持续提升。ZX8536-2M数字电桥便是其中一款具有出色表现的设备，它以高精度、宽频率范围以及便捷的操作等特性，在众多电子应用场景中发挥着关键作用。​


数字电桥，从本质上来说，是用于测量电感、电容、电阻、阻抗的仪器。早期的阻抗测量采用的是真正的电桥方法，不过随着现代模拟和数字技术的飞速发展，传统的测量方式已被淘汰，但“LCR电桥”这一名称却沿用至今。尤其是采用微处理器的LCR电桥，即LCR数字电桥，更是成为了当前主流的测量仪器，被广泛称作LCR测试仪、LCR电桥、LCR表、LCRMeter等。​

数字电桥的测量对象主要为阻抗元件的参数，涵盖交流电阻R、电感L及其品质因数Q，电容C及其损耗因数D，故而也常被称为数字式LCR测量仪。其测量频率范围较广，从工频到大约100千赫不等，基本测量误差通常在0.1%左右。以常见的数字电桥原理为例，被测件DUT的阻抗用Zx表示，Rr为标准电阻器。通过切换开关分别测出两者的电压Ux与Ur，依据公式Zx=Ux/Ix=Rr*Ux/Ur，此为一相量关系式。利用相敏检波器（PSD）分别测出Ux和Ur对应于某一参考相量的同相量分量和正交分量，再经模数转换（A/D）器转化为数字量，最后由计算机进行复数运算，就能得到组成被测阻抗Zx的电阻值与电抗值。由此可见，现代数字电桥虽继承了传统电桥的称呼，但其组成形式已发生了巨大变化，而是基于欧姆定律，以更高水平回归到测量阻抗的电流表、电压表的线路和原理中。​



高精度测量​

ZX8536-2M数字电桥的基本精度可达0.1%，这一高精度特性使其在对元件参数测量精度要求极高的应用场景中表现卓越。无论是在电子元器件的生产制造环节，用于确保产品质量的一致性，还是在科研实验中，为研究提供精准的数据支持，该数字电桥都能发挥关键作用。例如，在精密电子设备的制造过程中，对于电容、电感等元件参数的微小偏差都可能影响设备的整体性能，ZX8536-2M数字电桥的高精度测量能够有效筛选出符合要求的元件，保障产品质量。​


宽频率范围​

该数字电桥的频率范围为20Hz-2MHz，如此宽广的频率覆盖范围，使其能够适应不同类型元件在各种工作频率下的参数测量需求。在低频领域，对于一些用于电源滤波等场景的大电感、大电容元件，可在20Hz等低频段准确测量其参数；而在高频领域，诸如用于射频电路的小型电感、电容元件，在2MHz的高频下也能实现精确测量。这种宽频特性，极大地拓展了数字电桥的应用范围，无论是低频电子设备还是高频通信设备的研发、生产与检测，ZX8536-2M都能胜任。
​

中英文显示​

考虑到不同用户群体的语言需求，ZX8536-2M数字电桥配备了中英文显示功能。这一贴心设计，使得全球范围内的用户都能轻松操作该设备。无论是在国内的电子生产企业，还是国外的科研机构，用户无需担心因语言障碍而影响对测量数据的读取和设备的操作设置，有效提升了设备的通用性和易用性。​


高速型设计​

在一些需要快速获取测量结果的应用场景中，测量速度至关重要。ZX8536-2M作为高速型数字电桥，能够快速完成对电感、电容、电阻等元件的参数测量，大大提高了工作效率。比如在电子元件的批量检测过程中，高速的测量速度可以在短时间内完成大量元件的检测，及时发现不合格产品，提高生产效率，降低生产成本。​


电子元器件生产制造​

在电子元器件的生产线上，需要对大量的电感、电容、电阻等元件进行参数测量和筛选。ZX8536-2M数字电桥凭借其高精度、高速测量以及宽频率范围的特性，能够快速准确地检测出元件的参数是否符合标准，确保产品质量的稳定性。对于生产高精度电子元器件的企业来说，该数字电桥更是不可或缺的质量检测工具。​


科研与教育领域​

在科研机构和高校的电子相关实验室中，经常需要进行各种电路实验和研究。ZX8536-2M数字电桥的高精度测量功能可以为科研人员提供可靠的数据支持，帮助他们深入研究电路的特性和性能。同时，在电子专业的教学过程中，该数字电桥也可作为教学仪器，让学生直观地了解电感、电容、电阻等元件的参数测量方法，提高学生的实践操作能力。​


电子产品维修与检测​

在电子产品的维修和检测工作中，需要对故障设备中的电子元件进行参数测量，以判断元件是否损坏。ZX8536-2M数字电桥能够快速准确地测量元件参数，帮助维修人员快速定位故障元件，提高维修效率。无论是消费电子产品，还是工业控制设备，该数字电桥都能在维修检测环节发挥重要作用。​


在使用ZX8536-2M数字电桥时，首先要确保正确的加电操作。将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座，然后搬动电桥左后方的船形开关通电。通电后，显示器、量程及功能指示器会随之变亮，仪器内部电路通常在几秒钟后就能稳定，此时便可进行测量。​

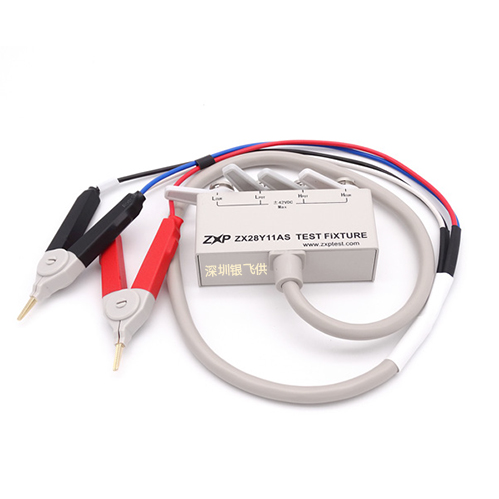

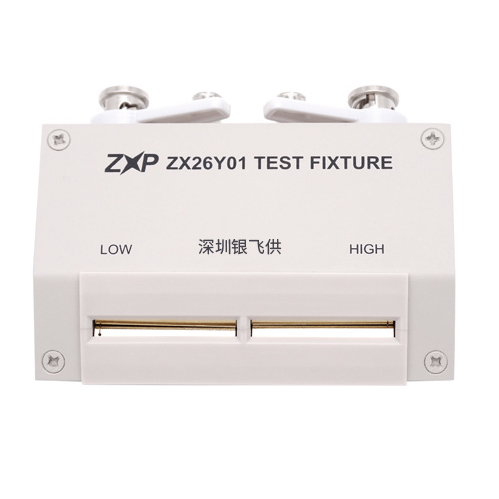

对于被测元件的接入，需根据元件类型选择合适的接入方法。径向引线的元件可直接插入组合测试夹夹板内；接入特殊柔性引线的元件时，要借助夹板离合器，该离合装置位于测试夹的正下方；接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先将两个配件分别插入测试夹的两端，调整好间距后，再将轴向引线元件插入两端的配件夹内。在轴向转接头需牢固固定的场合，如大量测量同类元件时，还需采用支撑板。另外，需注意本电桥虽能对充电电容接入测试进行防护，但最好还是将充电电容经适当电阻放电后再进行测量。​

在测量过程中，要关注读数及测量条件显示。仪器的6位显示不一定全部有效，某些测量中测量数据的末尾值可能跳动较大，应舍去这些跳动数值，读取稳定值。一般情况下，建议使用自动量程进行测量，以保证选择到正确的量程，当然在同批同种测量元件的批量测试时，也可选择量程锁定模式工作。此外，对于串-并联指示、频率提示、测试电平显示等测量条件也需留意。例如，200μF-2000μF的电容，200H-2000H的电感，测量频率在100Hz时才能获得基本准确度；200pF-2nF的电容和200μH-2mH的电感，只有在1KHz测量频率上才能获得基本准确度。高K陶瓷电容或高导磁磁性电感器等，对测试信号电平较为敏感，不同的测试电平可能会产生不同的测量结果，同时，测试电平越低，测量稳定性越差。​

ZX8536-2M数字电桥以其高精度、宽频率范围、中英文显示以及高速型的设计特点，在电子测量领域展现出了强大的优势。无论是在电子元器件生产制造、科研与教育，还是电子产品维修与检测等众多应用领域，都发挥着重要作用。当然，在使用过程中，用户也需遵循正确的操作方法和注意事项，以确保数字电桥能够准确、稳定地工作，为电子测量工作提供可靠的支持。随着电子技术的不断发展，类似ZX8536-2M这样的数字电桥也将持续升级和完善，为电子行业的发展贡献更多力量。​
