50V-2000V脉冲式线圈测试仪 低至0.5uH小电感测试能力

50V-2000V脉冲式线圈测试仪,低至0.5uH小电感测试能力 产品介绍: 50V-2000V脉冲式线圈测试仪简要说明 50V-2000V脉冲式线圈测试仪 是专门针对绕线元件测试需求所设计,利用一高压充电之微小电容(测试能量低)与待测线圈形成RLC并联谐振,由振荡的衰减波形,透过高达100Msps(可定制200Msps)且精密的取样处理分析技术,可检验出线圈自体绝缘不良(匝间短路、层间短路、绝缘性能降低等),让组件生产厂商及使用者能更有效的为产品质量把关。 50V-2000V脉冲式线圈测......

产品描述

50V-2000V脉冲式线圈测试仪,低至0.5uH小电感测试能力产品介绍:



50V-2000V脉冲式线圈测试仪简要说明

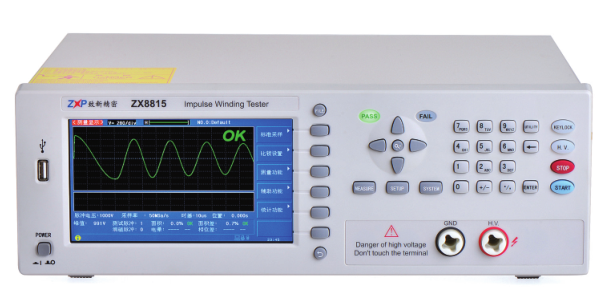

50V-2000V脉冲式线圈测试仪是专门针对绕线元件测试需求所设计,利用一高压充电之微小电容(测试能量低)与待测线圈形成 RLC并联谐振,由振荡的衰减波形,透过高达100Msps(可定制200Msps)且精密的取样处理分析技术,可检验出线圈自体绝缘不良(匝间 短路、层间短路、绝缘性能降低等),让组件生产厂商及使用者能更有效的为产品质量把关。

50V-2000V脉冲式线圈测试仪测量速度快、测试波形重复性好,可广泛应用于电机、工频变压器、继电器、开关电源变压器、消磁线圈等由 漆包线绕性元件中;ZX8815系列可应用于自动化测试系统大大提高测试效率。

50V-2000V脉冲式线圈测试仪 低至0.5uH小电感测试能力订购信息

● ZX8812-2KV      脉冲电压输出:100-2000V,适合小电感测试
● ZX8812-5KV     脉冲电压输出:100-5000V,适合小电感测试
● 可根据客户要求定制

50V-2000V脉冲式线圈测试仪性能特点

● 100Msps波形采样率,6500bytes存储深度(可定制200Msps)。
● 高速测试,高达达15次/秒
● 四种波形比较判定方法:面积、面积差、电晕和相位差
● 优秀的电压稳定性、测试重复性,确保测试稳定
● 强大的电晕分析提取功能,挖掘产品潜在的绝缘不良问题
● 仪器参数自动保存,开机文件加载功能
● 波形垂直放大、水平缩放和移动功能,便于观察细节
● 样本平均功能,可进行多达32次标准波形的平均处理
● 自动标准采集模式,自动选择合适的采样率
● 破坏性测试为您选择合适测试电压
● 消磁脉冲的施加,保证测试波形一致
● 可通过USB HOST来实现仪器固件版本的升级更新,给客户很新体验
● 脚控接口用于简便快速的测量
● Handler、RS232C、USB Device、USB Host和GPIB(选件)接口丰富
● 提供很多4通道测试,可任意测试三相电机三角形接法和星形接法、单相电机主副绕组、主副副绕组、主副+主副绕组,满足全系列电机匝间测试,也可以提供4个绕组的扫描测试功能和绕组对比测试功能。
● 65k色7寸 TFT 800*480高清显示屏,中英文可选操作界面

50V-2000V脉冲式线圈测试仪先进的脉冲测试原理

所谓的“绕线元件脉冲测试”是以非破坏性、高速、低能量 电压脉冲施加于被测件,分析对比良品波形与不良品测试波形达 到判断之目的。ZX8815系列超大屏幕、超高采样率、高性能处理 技术,让客户直观的分辨出不良品与良品之区别。

强大的电晕测试功能
可定制高达200Msps的高速采样率,精确提取电晕信息,并配备电晕显示功能,电晕显示一目了然,对产品性能做到防患于未然,大大提高产品质量。

独特的破坏性测试功能
破坏测试是从起始电压开始,以步进电压为电压步进,以终止电压结束并结合比较器进行比较的一种测试模式,用于判别被测件的极限耐压值,可帮助客户了解自己产品的耐压值,作为设定测试电压的参考。

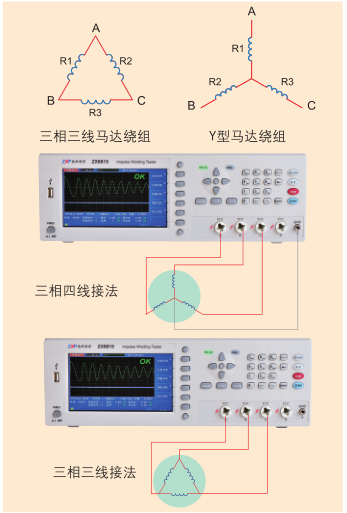

扩展的双通道、四通道测试功能
ZX8815S-2双通道、 ZX8815S-4四通道可满足客户对Y型绕组(三相四线)、三相三线绕组的测试需求,马达绕组一次测试完毕,避免多次切换测试烦恼,测试快、效率高并且具有超高性价比,广受客户好评。还可以外挂多通道扫描盒,典型的如8通道扫描盒。

型号 ZX8812_2000V
输出脉冲电压 50V-2000V
10V 步进
5%±10V
电感量测试范围 >0.5μH
脉冲较大能量 0.15J
显 示 器 波形显示区域
显示内容
800×480 点阵图形液晶
650×250 点阵
放大显示、设置参数,标准和测试波形,比较结果,文件信息等
波形采样 采样率: 100MSa/s~100kSa/s,共 10 档分辨率: 8bits
采样点: 6500bytes
标波采样 连续循环,单次循环,单次采样(多达 32 次样本平均功能)
输入阻抗 10MΩ
测量速度 高达 15 次/秒
脉冲次数 测试脉冲 1-32 次可编程
  消磁脉冲 0-16 次可编程
显示波形测量 电压、时间、频率
触发方式 内部 Internal / 手动 Manual(含脚控 Foot) / 外部 External / 总线 Bus

比较方式 面积比较(AreaSize  Comparison) 面积差比较(DiffZone Comparison) 电晕放电比较(Corona Comparison)
相位差比较(PhaseDiff Comparison)
面积重复精度 ±1%
面积差重复精度 ±1%
判别输出 PASS、FAIL 显示,LED 显示,蜂鸣器报警
报警音量选择 长高音,长低音,单短音,双短音,关闭
存储器 内部:200 组文件
外部 U 盘:500 组文件
接口 HANDLER(START,STOP,PASS,NG,BUSY,EOC.) RS232C IEEE488(选件) ,USBCDC,USBTMC
USBHOST

上一篇:ZX801 一体化EMI电源滤波器测试系统

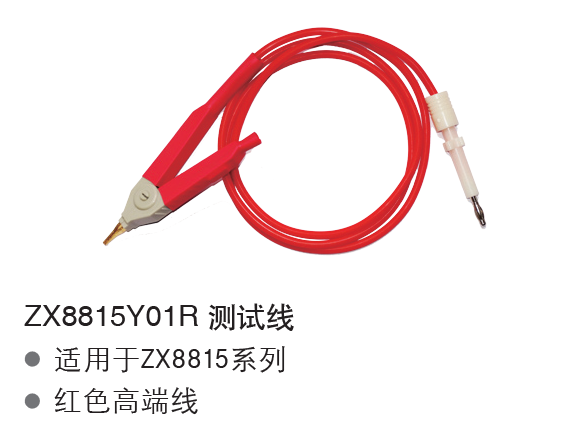

下一篇:ZX8815Y01R 测试线
