桥梁作为交通基础设施的核心组成部分，其结构安全直接关系到公共安全和交通通行效率。预应力技术是现代桥梁建设的关键工艺，预应力筋的张拉力值、拉索张力、支座反力等参数的准确测量，是保证桥梁结构强度、耐久性和使用寿命的核心环节。目前桥梁工程测力领域仍存在诸多亟待解决的难题：一是施工期预应力张拉检测精度不足，人工读数误差大，容易出现张拉力超标或不足，导致桥梁后期出现开裂、变形等质量问题；二是运营期桥梁拉索、支座的长期监测缺乏可靠设备，传统电子传感器在户外暴晒、雨淋、雷击、强电磁干扰环境下易损坏，平均使用寿命不足2年；三是施工检测与运营监测需分别采购不同类型设备，重复投入成本高，且设备通用性差；四是跨海、跨江桥梁的高盐雾腐蚀环境，对传感器的密封和防腐性能提出了极高要求，多数产品难以长期稳定运行。结合桥梁预应力与索力监测对稳定性、精度的特殊要求，AMETEK343型中心通孔式液压测力系统的场景应用方案如下：
核心适配场景
预应力张拉施工监测：张拉过程中锚下预应力实时检测，验证张拉控制力是否满足设计要求，适配锚具中心通孔安装结构。
在役桥梁长期索力监测：斜拉桥、悬索桥的主缆、拉索索力长期定点监测，掌握索力变化趋势，预警结构安全风险。
系杆拱桥吊杆力检测：适配吊杆中心穿索安装需求，实现吊杆恒载索力的精准检测。
场景适配优化方案
结构适配：利用中心通孔设计，直接安装在锚具与锚垫板之间，不改变原有桥梁结构，施工安装简便，不影响索力分布。
环境适配：可定制IP68防水防尘防护+防腐涂层，耐受桥梁户外雨水、潮气、粉尘侵蚀，长期稳定性好。
精度适配：液压结构抗温度漂移性能优于电子传感器，满足桥梁长期监测精度要求，配合原厂ISO 17025校准满足工程验收合规要求。
应用落地效果
可实现索力测量误差控制在±2%以内，满足《公路桥梁承载能力检测评定规程》要求，长期监测数据漂移年变化率<0.5%，支撑桥梁全生命周期安全管控。
传统桥梁测力解决方案的局限性
（一）电子应变式测力传感器
这类传感器是目前运营监测的常用设备，但在桥梁户外环境中缺陷明显：内部电子元件易受温度、湿度变化影响，测量精度漂移快；对雷击和电磁干扰敏感，靠近高压输电线路的桥梁经常出现数据异常；密封性能不足，水汽和盐雾易侵入导致电路短路；需要外部供电和布线，安装施工复杂，后期维护成本高。
（二）普通液压千斤顶测力
传统预应力张拉依靠千斤顶自带压力表测力，精度等级仅为±2.5%FS，且无法记录峰值力值，全凭操作人员经验控制张拉力；千斤顶体积笨重，无法用于运营期桥梁拉索和支座的长期监测；校准周期短，每使用3个月就需要重新校准，影响施工进度。
（三）分体式监测系统
由传感器、数据采集器、传输模块和后台系统组成，系统架构复杂，任何一个环节出现故障都会导致整个监测系统瘫痪；设备采购和安装成本高，中小桥梁项目难以承受；后期需要专业技术人员进行系统维护，增加了运营管理难度。

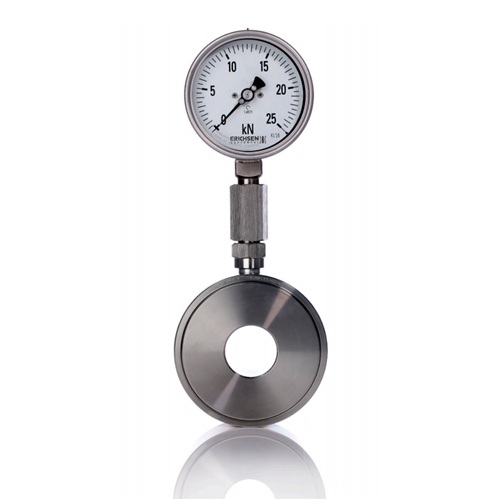

AMETEK343型中心通孔式液压测力传感器
基于AMETEK343型的桥梁专用测力解决方案
针对桥梁工程的特殊需求，我们推出以AMETEK343型中心通孔式液压测力传感器为核心的全场景测力解决方案。该方案充分发挥AMETEK343型中心通孔穿杆设计、纯液压防爆抗干扰、两用型安装的特性，覆盖桥梁施工期检测与运营期监测全流程，提供从产品选型、安装调试到定期校准的一站式服务。
（一）方案核心组成
1. 核心设备：AMETEK343型中心通孔式液压测力传感器，提供1kN至2.5MN全量程覆盖，适配不同直径的钢绞线、拉索和锚杆，中小尺寸型号采用304不锈钢材质，大尺寸重载型号采用42CroMo4V高强度合金钢，满足不同工况需求。
2. 定制配件：专用张拉工装、铰接耦合接头、悬挂连杆、耐高压毛细管（最长100m）、防腐安装法兰、户外防护箱等，适配桥梁不同安装场景。
3. 配套服务：现场技术交底、施工期驻场指导、定期上门校准、终身技术支持、备品备件快速供应。
2. 定制配件：专用张拉工装、铰接耦合接头、悬挂连杆、耐高压毛细管（最长100m）、防腐安装法兰、户外防护箱等，适配桥梁不同安装场景。
3. 配套服务：现场技术交底、施工期驻场指导、定期上门校准、终身技术支持、备品备件快速供应。
（二）桥梁全场景配置推荐
| 应用场景 | 核心需求 | 推荐配置 |
| 预制梁预应力张拉 | 临时检测、高精度、峰值记录 | AMETEK343型SizeI-II+A版直连显示+张拉工装 |
| 现浇梁连续张拉 | 远程读数、多机同步 | AMETEK343型SizeII-III+B版10m毛细管+集中显示箱 |
| 斜拉桥拉索张力监测 | 永久安装、长期稳定、抗腐蚀 | AMETEK343型SizeIII-IIII+悬挂连杆+防腐法兰 |
| 桥梁支座反力监测 | 连续测量、抗振动 | AMETEK343型SizeII-III+B版毛细管远程显示 |
| 跨海桥梁索力监测 | 高防腐、抗盐雾 | AMETEK343型重载版+海洋级防腐涂层+全密封防护箱 |
方案核心优势与技术亮点
（一）中心通孔设计，完美适配穿杆测量
AMETEK343型中心通孔式液压测力传感器本体预留24mm至120mm不同直径的中心通孔，可直接穿过钢绞线、拉索和锚杆，无需改变原有施工工艺，测量力值直接作用于传感器轴线，避免了间接测量带来的误差。这一特性使其成为桥梁预应力张拉和拉索张力测量的理想设备。
（二）纯液压结构，适应户外恶劣环境
AMETEK343型采用全机械液压结构，无任何电子元件，无需外部供电，天然免疫雷击、静电和电磁干扰，在桥梁户外复杂电磁环境中仍能保持测量精度稳定。全密封激光焊接工艺配合氟橡胶密封件，防护等级达到IP65，可有效阻挡雨水、粉尘和盐雾的侵入，在跨海桥梁高盐雾环境中可稳定运行8年以上。
（三）两用型架构，一机多用降成本
AMETEK343型兼顾临时检测与永久安装双重需求：施工期可作为便携式设备用于预应力张拉检测，随用随装；运营期可通过安装法兰和毛细管永久固定在拉索或支座上，实现长期连续监测。企业无需分别采购施工检测和运营监测两类设备，可降低40%以上的设备采购成本。
（四）双向测量能力，覆盖全场景需求
通过选配专用悬挂连杆和铰接耦合接头，AMETEK343型可实现轴向压力和张力的双向测量。既可以测量预应力张拉的压力，也可以测量斜拉桥拉索、悬索桥吊索的张力，一台设备即可覆盖桥梁工程绝大多数测力场景。铰接接头还能有效消除非轴向扭矩对测量结果的影响，保证测量精度。
（五）机械峰值保持，数据准确可靠
标配的机械峰值保持指针，可自动锁定张拉过程中的最大力值，无需人工实时盯守，避免了人工读数的主观误差。数据记录客观准确，可作为工程质量验收的依据，同时也为后期桥梁结构分析提供原始数据。多场景落地应用案例
案例一：某高速公路预制梁场预应力张拉检测
客户痛点：原采用千斤顶自带压力表测力，精度低、误差大，经常出现张拉力不合格的情况，且无法留存准确的检测数据，影响工程验收。解决方案：配置12台AMETEK343型-40kN传感器，配套张拉工装和峰值保持显示单元，用于预制梁钢绞线张拉检测。落地效果：张拉检测精度提升至±1%FS，数据偏差率降低90%，检测效率提升50%，所有检测数据可追溯，顺利通过工程质量验收。
案例二：某跨海大桥斜拉索张力监测
客户痛点：原电子传感器在高盐雾环境下使用1年就出现腐蚀损坏，数据传输中断，无法实时掌握拉索张力变化。解决方案：在120根斜拉索上安装AMETEK343型-100kN传感器，采用悬挂连杆安装，配套50m毛细管将显示单元引至桥面巡检通道。落地效果：传感器已稳定运行5年未出现损坏，无需供电和布线，维护工作量减少80%，实时监测拉索张力变化，为桥梁运营安全提供了可靠数据支撑。
案例三：某市政桥梁支座反力长期监测
客户痛点：桥梁支座受力不均，导致桥面出现开裂，需要长期监测支座反力变化，但传统设备安装复杂，影响交通通行。解决方案：在8个支座下方安装AMETEK343型-250kN传感器，永久固定安装，通过毛细管将显示单元集中安装在桥梁检修通道内。落地效果：实现了支座反力的24小时连续监测，及时发现了3处支座受力异常，提前进行了调整，避免了桥梁结构进一步损坏，保障了通行安全。方案实施流程
1. 需求调研与现场勘查（2-3个工作日）：技术工程师深入项目现场，了解桥梁类型、施工工艺、监测参数和安装环境，收集钢绞线直径、拉索规格等技术参数。2. 方案设计与产品选型（3-5个工作日）：根据勘查结果设计定制化解决方案，确定AMETEK343型的量程、版本和配套配件，出具详细的安装图纸和报价。
3. 合同签订与备货（1-3个工作日）：双方确认方案和报价后签订合同，安排备货，标准型号3-5个工作日发货，定制型号4-6周发货。
4. 安装调试与技术培训（1-5个工作日）：专业技术人员上门指导安装调试，对施工和运维人员进行操作、维护和校准培训，确保相关人员能够独立操作。
5. 校准验收与交付（1个工作日）：对所有安装完成的传感器进行全量程校准，出具校准报告，客户按照合同标准进行验收，验收合格后正式交付使用。
6. 持续售后与定期维护：提供2年原厂质保，每6个月进行一次现场回访，每年提供一次免费校准服务，终身提供技术支持和配件供应。
常见问题解答
Q1：AMETEK343型可以在零下低温环境中使用吗？A1：可以。AMETEK343型内部充注低温型专用液压油，可在-20℃至60℃的温度范围内稳定工作，满足北方冬季桥梁施工和监测的需求。Q2：永久安装的AMETEK343型校准需要拆卸吗？A2：不需要。我们的技术人员携带便携式力标准机上门，在安装现场即可完成全量程校准，无需拆卸传感器，避免了拆卸和重新安装带来的精度损失和交通影响。
Q3：可以同时测量多根钢绞线的总张拉力吗？A3：可以。根据钢绞线的总直径选择对应通孔尺寸的AMETEK343型，将所有钢绞线穿过中心通孔，即可直接测量总张拉力，无需分根测量后累加。
落地效果与行业价值
（一）量化落地效果
· 测力精度从传统的±2.5%FS提升至±1%FS，测量数据可靠性显著提高；
· 设备平均使用寿命从2年提升至8年，故障率降低85%以上；
· 设备综合采购成本降低40%，后期维护成本降低60%；
· 检测效率提升50%，缩短了桥梁施工周期，降低了人工成本。
· 设备平均使用寿命从2年提升至8年，故障率降低85%以上；
· 设备综合采购成本降低40%，后期维护成本降低60%；
· 检测效率提升50%，缩短了桥梁施工周期，降低了人工成本。
（二）行业价值
该解决方案填补了桥梁工程全场景测力监测的技术空白，为桥梁施工质量控制和运营安全监测提供了可靠的技术手段。准确的力值数据不仅能够保证桥梁结构的施工质量，延长桥梁使用寿命，还能为桥梁健康诊断和养护决策提供科学依据。同时，方案的低成本和易维护特性，使其能够在中小桥梁项目中广泛应用，提升了整个桥梁行业的测力监测水平。桥梁预应力和结构受力测量是保障桥梁安全的核心环节，传统解决方案已无法满足现代桥梁工程高精度、高可靠性、全生命周期的测力需求。基于AMETEK343型中心通孔式液压测力传感器的专用解决方案，凭借其独特的穿杆设计、纯液压抗干扰结构、两用型架构和高防腐性能，完美适配桥梁施工期检测与运营期监测的各类场景，有效解决了传统设备精度低、寿命短、成本高、维护难等行业痛点。从项目前期的方案设计到后期的售后维护，我们提供全流程的专业服务，确保方案能够切实解决客户的实际问题。未来，我们将持续优化产品和服务，结合桥梁工程的发展需求，推出更加智能化、定制化的测力解决方案，为我国交通基础设施建设和运营安全贡献力量。如需获取定制化的桥梁测力解决方案，可联系AMETEK中国授权经销商或官方办事处，文章来源于压力校验仪。
