矿山破碎机/提升机/输送机测力监测方案｜AMETEK338液压传感器应用
矿山行业是国民经济的基础产业，其生产设备长期处于多尘、潮湿、强振动、高负荷的恶劣工况下，设备的受力状态直接关系到生产安全和运行效率。破碎机、带式输送机、矿井提升机、液压支架等核心设备的过载、偏载问题，不仅会导致零部件过早磨损、设备停机，还可能引发断轴、垮塌等重大安全事故。因此，准确可靠的力值监测是矿山安全生产的重要保障。目前矿山行业的测力监测仍存在诸多痛点：一是电子测力传感器抗干扰能力差，在矿山强电磁、多尘潮湿环境中易损坏，平均使用寿命不足1年；二是多数企业采用人工手持便携式设备巡检，无法实现24小时连续监测，难以及时发现设备异常；三是需要分别采购便携式检测设备和永久安装监测设备，采购和维护成本高；四是煤矿井下等防爆区域对电子设备限制严格，普通测力仪器无法满足使用要求；五是传统液压传感器结构强度不足，抗冲击性能差，难以承受矿山设备的瞬时重载冲击。结合矿山设备重载、粉尘多、振动强的特殊工况，整理AMETEK338液压传感器在三类矿山设备的测力监测落地方案如下：
矿山破碎机应用方案
监测需求：监测破碎机破碎腔进料压力、主轴扭矩受力，过载预警，避免闷车损坏
定制适配：升级IP68防水防尘防护+全不锈钢外壳，加装温度补偿模块抵消高温漂移
落地效果：过载响应时间<100ms，可提前触发保护停机，故障率降低约40%
矿井提升机应用方案
监测需求：监测提升机钢丝绳张紧力、制动器制动力，保障提升运行安全
定制适配：定制拉压双量程输出，支持PROFINET协议联网，对接矿井安全监控系统
落地效果：张紧力偏差实时预警，避免断绳风险，制动测力误差控制在±0.2%FS以内
带式输送机应用方案
监测需求：监测滚筒轴承压力、皮带张紧力，防止皮带打滑、断带事故
定制适配：无源无线信号输出改造，避免布线被矿石刮损，适配长距离输送场景
落地效果：实现张紧力实时闭环调节，皮带磨损降低约15%，运维成本下降
矿山场景通用注意事项
需选择具备本安防爆资质的型号，满足煤矿井下安全合规要求，每年至少送检校准一次，保障量值准确。
传统矿山测力解决方案的局限性
（一）电子应变式测力传感器
这类传感器是目前应用较广的类型，但在矿山环境中存在明显缺陷：内部电子元件易受粉尘、水汽侵蚀，密封失效后会导致电路短路；对电磁干扰敏感，靠近电机、变频器等设备时测量误差大；抗冲击能力弱，瞬时过载易损坏应变片；需要外部供电，布线复杂，且不具备本质安全防爆性能，无法在煤矿井下等危险区域使用。
（二）普通便携式液压测力计
仅能用于临时抽检，无法实现永久安装连续监测；结构轻薄，抗冲击和抗振动能力不足，频繁使用易出现漏油、精度下降等问题；没有峰值保持功能，无法记录设备运行过程中的最大冲击载荷，难以用于故障分析和设备保护。
（三）分体式永久安装测力系统
由传感器、信号采集器、显示终端组成，系统复杂，安装调试难度大；需要专业人员进行维护，一旦出现故障排查困难；整体采购成本高，且不同设备之间无法通用，增加了企业的设备管理成本。基于AMETEK338型的矿山专用测力解决方案
针对矿山行业的特殊需求，我们推出以AMETEK338型按压式液压测力传感器为核心的两用型测力监测解决方案。该方案充分发挥AMETEK338型兼顾临时检测与永久安装的特性，结合矿山设备的工况特点，提供从产品选型、安装调试到校准维护的一站式服务，覆盖矿山全场景测力需求。
（一）方案核心组成
1. 核心设备：AMETEK338型按压式液压测力传感器，提供250N至63kN全量程覆盖，采用加厚不锈钢外壳和氟橡胶密封件，适应矿山恶劣环境。
2. 可选配件：定制长度高压软管（0.1-20m）、毛细管（1-100m）、防爆远程显示箱、减震安装支架、固定法兰等，满足不同安装和显示需求。
3. 配套服务：现场勘查与方案设计、专业安装调试、操作人员培训、定期计量校准、终身技术支持。
2. 可选配件：定制长度高压软管（0.1-20m）、毛细管（1-100m）、防爆远程显示箱、减震安装支架、固定法兰等，满足不同安装和显示需求。
3. 配套服务：现场勘查与方案设计、专业安装调试、操作人员培训、定期计量校准、终身技术支持。
（二）方案适配设备与监测内容
| 矿山设备类型 | 监测内容 | 推荐配置 |
| 颚式/圆锥破碎机 | 破碎腔压力、机架受力、过载保护 | AMETEK338型+B版永久安装配件+远程显示箱 |
| 带式输送机 | 滚筒张力、托辊受力、张紧装置压力 | AMETEK338型+毛细管远程显示+峰值保持功能 |
| 矿井提升机 | 钢丝绳张力、箕斗载荷、制动系统压力 | AMETEK338型+防爆显示终端+减震支架 |
| 液压支架 | 立柱压力、顶梁受力 | AMETEK338型+高压软管+便携式巡检套装 |
| 刮板输送机 | 链条张力、机头机尾受力 | AMETEK338型+永久安装法兰+定期校准服务 |

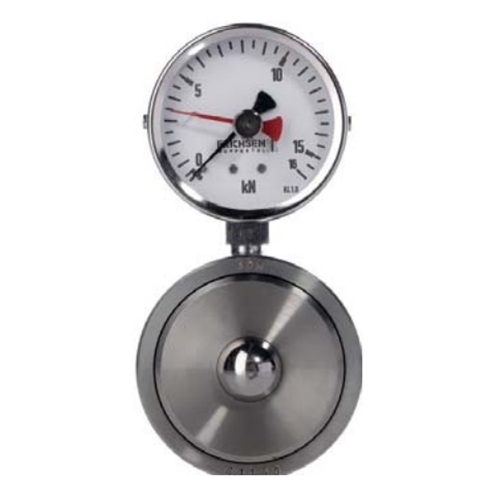

AMETEK338型按压式液压测力传感器
方案核心优势与技术亮点
（一）两用型架构，一机多用降成本
AMETEK338型按压式液压测力传感器独有的两用型设计，使其既能作为便携式工具用于设备日常巡检和故障排查，又能通过选配配件永久安装在设备上实现连续在线监测。企业无需分别采购两种类型的设备，可降低30%以上的采购成本，同时减少设备管理和维护的工作量。
（二）纯液压防爆结构，适配危险区域
AMETEK338型采用全机械液压结构，无任何电子元件，无需外部供电，具备天然的本质安全防爆性能，可在煤矿井下、瓦斯区域等危险环境中安全使用。同时，其对雷电、静电、电磁辐射等干扰具有天然免疫力，在矿山复杂的电磁环境中仍能保持测量精度稳定。
（三）坚固耐用，适应恶劣工况
产品采用加厚304不锈钢一体化铸造外壳，壁厚比普通液压传感器增加30%，能够承受矿山设备的强振动和瞬时冲击；所有密封部位均采用氟橡胶密封件，耐油、耐老化、耐腐蚀性强，可在-10℃至50℃的温度范围内长期稳定工作；内置机械止动装置，可承受1.5倍额定载荷的短时过载，有效防止传感器损坏。
（四）峰值保持功能，捕捉冲击载荷
标配的机械峰值保持指针，可自动锁定设备运行过程中的最大冲击载荷，无需人工实时盯守。这一功能对于破碎机、提升机等存在瞬时重载的设备尤为重要，能够为设备故障分析、工艺优化和过载保护提供准确的数据支持。
（五）灵活扩展，实现集中监控
通过选配高压软管或毛细管，可实现传感器与显示单元的分离安装，最远传输距离可达100米。将显示单元集中安装在控制室，操作人员无需进入危险区域即可实时监测设备受力状态，提升了作业安全性。同时，可根据需求定制多通道集中显示系统，实现多台设备的统一监控。矿山多场景落地应用案例
案例一：某铁矿破碎机过载保护系统
客户痛点：该铁矿的颚式破碎机经常因进料不均导致过载，原电子测力传感器每月损坏2-3台，不仅增加了维修成本，还频繁导致生产线停机。解决方案：在破碎机机架安装4台AMETEK338型-40kN按压式液压测力传感器，通过毛细管将显示单元引至控制室，设置过载报警阈值。落地效果：传感器已稳定运行2年未出现损坏，成功捕捉到17次过载事件，及时触发停机保护，避免了设备重大损坏，每年为客户节省维修和停机损失超过50万元。
案例二：某煤矿带式输送机张力监测
客户痛点：原采用人工巡检方式检测输送机链条张力，巡检周期长，无法及时发现张力异常，曾发生过链条断裂事故。解决方案：在输送机机头和机尾各安装2台AMETEK338型-25kN传感器，永久固定监测链条张力，同时配备1台便携式AMETEK338型用于全线巡检。落地效果：实现了输送机张力的24小时连续监测，张力异常响应时间缩短至10秒以内，未再发生链条断裂事故，人工巡检工作量减少60%。
案例三：某金属矿提升机载荷检测
客户痛点：提升机载荷检测一直采用人工估算方式，存在超载风险，且无法掌握钢丝绳的张力分布情况。解决方案：在每个提升箕斗底部安装4台AMETEK338型-63kN传感器，实时监测箕斗载荷和钢丝绳张力分布，配备防爆远程显示终端。落地效果：实现了提升机载荷的精确计量，有效杜绝了超载运行，钢丝绳使用寿命延长了30%，提升系统的运行安全性显著提高。方案实施流程
1. 需求调研与现场勘查（1-2个工作日）：技术工程师深入矿山现场，了解设备类型、工况条件、监测需求和安装环境，收集相关技术参数。2. 方案设计与产品选型（3-5个工作日）：根据勘查结果设计定制化解决方案，确定AMETEK338型的量程、版本和配套配件，出具详细的方案图纸和报价。
3. 合同签订与备货（1-3个工作日）：双方确认方案和报价后签订合同，安排备货，标准型号3-5个工作日发货，定制型号2-6周发货。
4. 安装调试与人员培训（1-3个工作日）：专业技术人员上门进行安装调试，确保传感器运行正常；对设备操作人员和维护人员进行操作、维护和校准培训。
5. 校准验收与交付（1个工作日）：对所有传感器进行全量程校准，出具校准报告，客户按照合同标准进行验收，验收合格后正式交付使用。
6. 持续售后与定期维护：提供2年原厂质保，定期回访设备运行情况，每年提供一次免费校准服务，终身提供技术支持和配件供应。
常见问题解答
Q1：AMETEK338型可以在煤矿井下瓦斯区域使用吗？A1：可以。AMETEK338型采用纯液压机械结构，无任何电子元件和电气连接，不会产生电火花，具备本质安全防爆性能，符合煤矿井下防爆要求。Q2：矿山多尘环境会影响AMETEK338型的使用寿命吗？A2：影响较小。AMETEK338型采用全密封结构，防护等级达到IP65，能够有效阻挡粉尘和水汽进入内部。定期清理表面灰尘即可保证正常使用，在矿山多尘环境中平均使用寿命可达8年以上。
Q3：永久安装的AMETEK338型校准需要拆卸吗？A3：不需要。我们提供上门校准服务，使用便携式力标准机在安装现场即可完成校准，无需拆卸传感器，避免了拆卸和重新安装带来的麻烦和精度损失。
方案落地效果与行业价值
（一）量化落地效果
设备测力系统故障率降低85%以上，平均使用寿命从1年提升至8年；
过载事故发生率降低90%，设备停机时间减少60%；
设备采购成本降低30%，维护成本降低50%；
人工巡检工作量减少60%，作业安全性显著提升。
过载事故发生率降低90%，设备停机时间减少60%；
设备采购成本降低30%，维护成本降低50%；
人工巡检工作量减少60%，作业安全性显著提升。
（二）行业价值
该解决方案填补了矿山恶劣工况下两用型测力监测的空白，为矿山企业提供了一种高可靠性、低成本的测力监测方式。通过准确的力值数据，企业能够实现设备的预防性维护，延长设备使用寿命，降低安全生产风险。同时，方案积累的力值数据可为矿山设备的优化设计和生产工艺改进提供科学依据，推动矿山行业向智能化、安全化方向发展。矿山机械的测力监测是安全生产的关键环节，传统解决方案已无法满足矿山恶劣工况和精细化管理的需求。基于AMETEK338型按压式液压测力传感器的专用解决方案，凭借其两用型设计、防爆性能、坚固耐用性和灵活扩展性，完美适配矿山各类设备的测力需求，有效解决了传统传感器寿命短、精度差、成本高、防爆难等行业痛点。从需求调研到方案落地，从安装调试到售后维护，我们提供全流程的专业服务，确保方案能够切实解决客户的实际问题。未来，我们将持续优化产品和服务，为矿山行业提供更加可靠、高效的测力监测解决方案，助力矿山企业实现安全生产和降本增效，文章来源于压力校验仪。
