AMETEK343型 中心通孔式 液压测力传感器
AMETEK343型中心通孔式液压测力传感器是专为需要连杆、螺栓或线缆穿过本体的力值测量场景设计的工业级测力设备，采用一体化铸造结构与成熟的液压传动技术，兼顾临时现场抽检与设备永久安装连续监测的双重需求。该产品覆盖1kN至2.5MN的宽量程范围，通过选配铰接接头、悬挂连杆等配件，可有效消除扭矩对测量结果的影响，实现精准的轴向力测量。目前，AMETEK343型已广泛应用于矿山锚固、机械加工、建筑预应力检测、港口起重、桥梁工程等行业，解......
产品描述
AMETEK343型中心通孔式液压测力传感器是专为需要连杆、螺栓或线缆穿过本体的力值测量场景设计的工业级测力设备，采用一体化铸造结构与成熟的液压传动技术，兼顾临时现场抽检与设备永久安装连续监测的双重需求。该产品覆盖1kN至2.5MN的宽量程范围，通过选配铰接接头、悬挂连杆等配件，可有效消除扭矩对测量结果的影响，实现精准的轴向力测量。目前，AMETEK343型已广泛应用于矿山锚固、机械加工、建筑预应力检测、港口起重、桥梁工程等行业，解决了传统按压式传感器无法适配穿杆安装、无法测量张力的行业痛点。其纯机械无电子元件的设计，使其在易燃易爆、强电磁干扰、户外雷击等复杂环境中仍能稳定工作，为工业安全生产提供了可靠的力值数据支撑。
核心特性与参数
结构设计：带中心通孔设计，适配对中接头锁定施加负载的场景，支持精准拉伸、压缩双向加载。
环境适应性：对ESD静电放电和瞬态电压免疫，坚固结构可胜任传统测力计无法适应的恶劣工况。
量程与精度：量程覆盖1kN~2500kN，精度可达满量程的1.6%，可选配数字式指示表。
观测拓展：大尺寸表盘支持远距离读数，需要远程观测可加装表盘延长管路。
核心应用场景
航空航天领域：负载均衡、航空称重、重载分布测量，曾获评2016年航空航天领域最佳测力计。
通用工业场景：液压夹紧力验证、轴向力连续测量，车床/镗床/挤压机轴承负载监控。
产品核心功能与技术原理
（一）核心功能
1. 中心通孔适配设计：传感器本体预留不同直径的中心通孔，支持螺栓、锚杆、钢丝绳等连杆穿过，直接测量紧固件预紧力和轴向载荷。
2. 双向力测量能力：标配轴向压力测量功能，选配悬挂连杆和铰接接头后，可实现张力测量，覆盖更多应用场景。
3. 扭矩防护设计：可选配铰接耦合连杆，消除非轴向扭矩对测量精度的影响，保证力值传递的纯粹性。
4. 机械过载保护：内置限位止动装置，可承受1.5倍额定载荷的短时过载，防止内部隔膜和液压系统损坏。
5. 远程显示扩展：通过选配高压软管或毛细管，实现传感器与显示单元的分离安装，最远传输距离可达100米。
6. 峰值保持功能：标配带最大读数指针的压力表，自动锁定测量过程中的峰值力值，方便记录瞬时冲击载荷。
2. 双向力测量能力：标配轴向压力测量功能，选配悬挂连杆和铰接接头后，可实现张力测量，覆盖更多应用场景。
3. 扭矩防护设计：可选配铰接耦合连杆，消除非轴向扭矩对测量精度的影响，保证力值传递的纯粹性。
4. 机械过载保护：内置限位止动装置，可承受1.5倍额定载荷的短时过载，防止内部隔膜和液压系统损坏。
5. 远程显示扩展：通过选配高压软管或毛细管，实现传感器与显示单元的分离安装，最远传输距离可达100米。
6. 峰值保持功能：标配带最大读数指针的压力表，自动锁定测量过程中的峰值力值，方便记录瞬时冲击载荷。
（二）技术原理
AMETEK343型中心通孔式液压测力传感器采用经典的活塞-气缸液压传动原理，整个测量过程无需外部供电，无任何电子元件参与：1. 当轴向力通过连杆或加载面作用于传感器时，活塞向下移动，压缩密封腔体内的专用液压油。
2. 液压油产生与外力成正比的压力，通过内部管路传递至波登管压力表。
3. 波登管在压力作用下发生弹性形变，带动主指针转动显示实时力值，同时推动峰值指针同步移动。
4. 卸载后主指针回归零点，峰值指针停留在最大力值位置，直至手动复位。
5. 当载荷超过额定值的1.5倍时，内置机械止动装置限制活塞行程，避免隔膜过度拉伸导致液压系统失效。

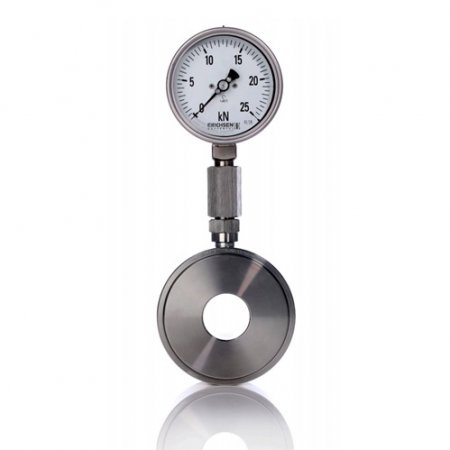

AMETEK343型中心通孔式液压测力传感器
详细技术参数表

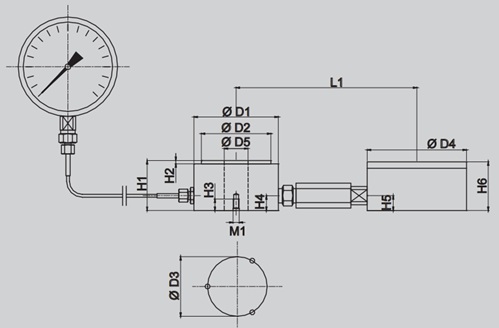

AMETEK343型按尺寸分为四个等级，覆盖不同量程和通孔尺寸需求，核心参数如下：| 尺寸等级 | 量程范围 | 标配高压软管(m) | 标配毛细管(m) | 参考重量(kg) | 中心通孔直径(mm) | 安装螺纹 | 总长度L1(mm) |
| I | 1kN-10kN | 0.63/1.5 | 1/4 | 1.9 | 24 | M8 | 182 |
| II | 16kN-40kN | 0.63/1.5 | 1/4 | 4.2 | 40 | M10 | 200 |
| III | 63kN-100kN | 0.63/1.5 | 1/4 | 15.6 | 68 | M12 | 235 |
| IIII | 160kN-2.5MN | 0.63/5 | 1/10 | 29.0 | 120 | M16 | 290 |
A版：传感器本体+直接安装的显示单元，无额外配件，适合便携式现场检测。
B版：可定制高压软管、毛细管、铰接接头、悬挂连杆、安装法兰等配件，适合永久安装和特殊工况。
钻孔配置：标准3个钻孔，呈120°均匀分布，特殊角度和数量可定制。
产品核心优势
（一）多规格通孔设计，适配多样化穿杆需求
与市场上单一通孔尺寸的同类产品相比，AMETEK343型提供四个尺寸等级的中心通孔，直径从24mm到120mm不等，可适配不同规格的螺栓、锚杆和钢丝绳。无论是小型机械的紧固件预紧力检测，还是大型矿山设备的锚杆张力监测，都能找到对应的型号，无需额外定制加工。
（二）双向测量能力，拓展应用边界
多数通孔式传感器仅支持压力测量，而AMETEK343型通过选配专用悬挂连杆和铰接接头，可轻松实现张力测量。这一设计使其能够应用于钢丝绳张力检测、起重设备载荷监测、缆绳系泊力测量等场景，一台设备即可满足压力和张力两类测量需求，降低企业采购成本。
（三）分级材质选型，重载工况更耐用
针对不同量程的载荷需求，AMETEK343型采用分级材质设计：中小尺寸型号采用304不锈钢铸造，具备良好的耐腐蚀性和结构强度；大尺寸重载型号（1.6MN及以上）采用42CroMo4V高强度合金钢，经过特殊热处理工艺，大幅提升抗疲劳和抗冲击性能，适合长期高负荷运行工况。
（四）全密封纯液压结构，环境适应性强
产品采用全密封焊接工艺，内部液压腔体充注专用抗磨液压油，防护等级达到IP65，可有效阻挡粉尘、水汽和油污的侵入。纯机械结构使其不受电磁干扰、雷电冲击和静电影响，在煤矿井下、化工车间、户外高空等恶劣环境中仍能稳定工作，且具备天然的本质安全防爆性能。
（五）模块化配件体系，安装灵活便捷
AMETEK343型提供丰富的模块化配件，包括不同长度的高压软管和毛细管、各种规格的铰接接头、悬挂连杆、安装法兰、壁挂式显示箱等。用户可根据现场安装条件和测量需求灵活组合，实现传感器与被测设备的快速适配，无需复杂的改造工程。产品适用场景
1. 矿山锚固与支护检测：测量煤矿、金属矿锚杆和锚索的预紧力及工作张力，监测支护系统的稳定性，防止顶板坍塌事故。2. 机械加工设备监测：安装在车床、镗床、挤压机等设备的轴承部位，实时监测轴承受力情况，优化加工工艺，延长设备使用寿命。
3. 建筑工程预应力检测：检测桥梁、大坝、高层建筑预应力钢筋和螺栓的张拉力，保证结构施工质量和长期安全。
4. 港口与起重设备：测量起重机钢丝绳、链条的张力，以及码头系泊缆绳的受力，防止超载和断绳事故。
5. 电力与轨道交通：监测输电线路铁塔螺栓预紧力、轨道交通轨道扣件压力，保障基础设施运行安全。
6. 船舶与海洋工程：测量船舶甲板机械载荷、海洋平台系泊力，适应海洋高盐雾、高腐蚀环境。
操作与使用优势
（一）安装操作简便
AMETEK343型的安装无需专业工具和复杂布线，临时检测时只需将连杆穿过中心通孔，放置在平整坚硬的表面即可开始测量；永久安装时通过底部螺纹或定制法兰固定，拧紧至规定扭矩即可。普通操作人员经过简单培训即可上手。
（二）读数直观清晰
标配大直径压力表，刻度清晰，双色指针设计区分实时力值和峰值力值，即使在工业现场光线不足的情况下也能快速准确读数。远程显示单元可安装在控制室或安全区域，方便操作人员集中监控。
（三）维护成本低廉
纯机械结构设计使产品几乎无需日常维护，没有电子元件老化和电池更换的问题。定期检查外观是否有锈蚀、变形和油液泄漏即可，液压系统采用终身密封设计，正常使用情况下无需更换液压油。
（四）安全可靠
产品无任何电气连接，不会产生电火花，符合防爆区域的使用要求；内置的机械过载保护装置能够有效防止误操作导致的传感器损坏；全不锈钢结构和密封设计避免了油液泄漏对环境和人员造成的危害。售后保障与产品资质
（一）售后保障服务
原厂质保：AMETEK343型中心通孔式液压测力传感器提供自交付之日起2年原厂质保，质保期内如因工艺、材料或设计缺陷导致产品故障，将免费维修或更换。人为损坏、滥用或暴露于强腐蚀性环境导致的损坏不在质保范围内。
技术支持：提供7×24小时技术咨询服务，中国上海、北京设有办事处，可提供本地化的现场技术支持和解决方案。
校准服务：提供终身校准服务，可由AMETEK授权服务中心或具备CNAS资质的第三方计量机构进行校准，校准周期建议为1年。
配件供应：原厂提供全系列配件供应，包括压力表、高压软管、密封件、铰接接头等，常用配件国内有现货，3个工作日内即可发货。
技术支持：提供7×24小时技术咨询服务，中国上海、北京设有办事处，可提供本地化的现场技术支持和解决方案。
校准服务：提供终身校准服务，可由AMETEK授权服务中心或具备CNAS资质的第三方计量机构进行校准，校准周期建议为1年。
配件供应：原厂提供全系列配件供应，包括压力表、高压软管、密封件、铰接接头等，常用配件国内有现货，3个工作日内即可发货。
（二）产品资质认证
CE认证（符合欧盟机械指令2006/42/EC）ISO9001:2015质量管理体系认证
原厂校准证书（可溯源至国际单位制SI）
产品出厂合格证
AMETEK343型中心通孔式液压测力传感器
常见问题解答（FAQ）
Q1：AMETEK343型可以测量张力吗？具体怎么实现？A1：可以。只需选配专用的悬挂连杆和铰接接头，将连杆穿过传感器中心通孔，两端与被测张力件连接，即可实现张力测量。铰接接头可有效消除非轴向扭矩的影响，保证测量精度。Q2：大尺寸重载型号的维护有什么特殊要求？A2：1.6MN及以上的大尺寸AMETEK343型采用42CroMo4V高强度合金钢材质，使用后需在传感器表面涂抹一层CRCSP400II防锈油（AMETEK备件号130268），防止表面腐蚀。如有需要，可先用塑料羊毛抛光表面后再涂油。
Q3：可以自行加长高压软管或毛细管吗？A3：不建议自行加长。如需远程显示，应联系授权经销商定制原厂规格的高压软管或毛细管，由专业技术人员进行安装和调试。自行加长可能导致压力损失和测量误差，还可能破坏密封结构导致油液泄漏。
Q4：AMETEK343型与338型的核心区别是什么？A4：两者的核心差异在于结构和适用场景：AMETEK338型为按压式结构，适合测量平面接触的轴向压力；AMETEK343型为中心通孔结构，适合需要连杆穿过的测量场景，且支持张力测量。两者均兼顾临时检测和永久安装需求。
Q5：传感器出现油液泄漏怎么办？A5：立即停止使用，排查泄漏部位。若为接头处泄漏，可拧紧接头或更换密封件；若为传感器本体泄漏，需返厂维修，严禁自行拆解。泄漏处理完成后，需补充原厂指定液压油，并进行全量程校准，合格后方可继续使用。
AMETEK343型中心通孔式液压测力传感器凭借其独特的通孔设计、双向测量能力和对恶劣工况的高适应性，为需要穿杆安装的力值测量场景提供了可靠的解决方案。从矿山锚杆预紧力检测到桥梁预应力监测，从机械加工轴承力监控到港口起重机张力测量，该产品都能提供准确稳定的力值数据，帮助企业提升生产安全性和设备管理水平。完善的售后保障体系和丰富的模块化配件，进一步降低了用户的使用和维护成本。如需了解AMETEK343型中心通孔式液压测力传感器的详细报价、定制方案或技术支持，可联系AMETEK中国授权经销商或官方办事处，我们将为您提供专业的选型指导和一站式服务，文章来源于压力校验仪。
