ATE自动音频声学测试系统
在消费电子、汽车影音等领域，声卡、耳机、车机等音频设备的质量管控依赖精准的声学参数检测，人工测试易因操作差异导致误差，且效率难以匹配量产需求。自动音频声学测试系统项目书提出的一体化解决方案，通过硬件模块化集成、算法自动化运行与生产系统对接，实现振幅、频响、信噪比等核心参数的精准测量。该系统采用可移动机柜设计与多接口适配特性，能覆盖声音测试，耳机，音响，汽车车机等多类设备测试场景，同时通过PLC控制与状态机架构降低人工干预。本文结合项目书技术参数与中国科学院声学研究所声学测试标准，从硬件架构、测试原理、软件功能及部署效能四个维度解析其技术价值。
信号采集单元是参数测量的核心基础。系统搭载384kHz采样率、32bit分辨率的音频采集卡，信噪比达120dB以上，差分输入范围±10V，可捕捉微弱音频信号的细节特征，满足汽车车机等高保真设备的测试需求。采集卡通过8路莲花输入/输出接口连接被测设备，同时兼容PCIE、USB、光纤、同轴等接口类型，配合线缆控制器实现接口自动切换——由PLC发送指令控制继电器动作，完成不同接口的通路切换，无需手动接线，单接口切换时间≤100ms。针对高精度测试场景，系统可外接屏蔽箱构建无干扰声学环境，屏蔽外界电磁与噪声干扰，提升信噪比测量准确性。

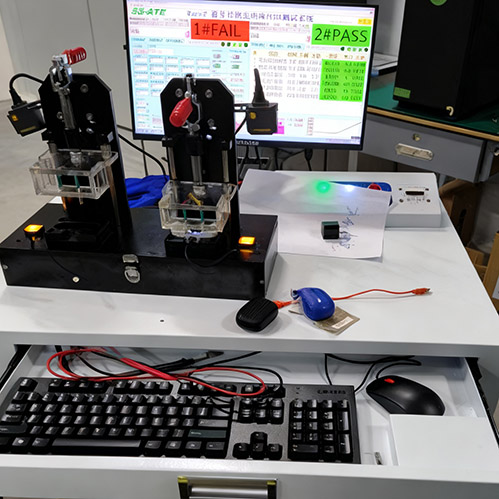

自动音频声学测试系统项目书
控制调度单元支撑自动化流程运行。系统以i310100主机为控制核心，配置8G内存与512GSSD，保障多任务并行处理能力，操作系统兼容Windows7/10/11，适配不同工厂的IT环境。PLC控制器作为调度中枢，承担接口切换、传感器数据采集、被测设备触发等功能，例如通过预设指令自动读取被测机SN码，关联测试数据形成可追溯档案。控制单元与采集卡通过内部总线通信，数据传输延迟≤10ms，确保信号采集与参数计算的同步性。
承载防护单元强化场景适配性。系统采用一体式可移动机柜，集成主机、PLC控制板、负载盒等组件，机柜底部配备万向轮，重量控制在80kg以内，方便在车间不同工位间转移。机柜台面设计专用夹具接口，可根据被测设备形态定制夹具——测试耳机时采用耳模定位夹具，测试汽车车机时适配面板固定架，夹具定位精度±0.5mm。负载盒内置600Ω标准负载，用于将采集的电压信号转换为声压级参数，满足响度相关指标测试需求。
这些参数的测试逻辑形成完整的音质评价体系，其中SNR与THD+N直接关联声音纯净度主观感受，频响决定音质的均衡性，声道参数影响立体声效果，与掘金平台提出的“客观指标-主观感受”对应关系高度契合。系统通过LabVIEW2020构建测试流程界面，C#编写核心算法模块，实现参数计算的自动化运行，单组参数测试耗时≤2s。
测试控制模块主导流程自动化。系统基于状态机架构设计测试序列，将流程拆解为“接口初始化→SN读取→参数配置→信号采集→计算判定→数据存储”等状态，各状态通过逻辑指令衔接，支持自定义流程编辑。针对需人工干预的环节（如被测设备上电、按键操作），系统通过图形对话框弹窗提供指引，弹窗包含操作示意图与文字说明，操作人员按提示完成动作后点击确认，流程自动续行。测试过程中实时显示关键参数（如输出电压、SNR值）与进度条，异常时立即触发红色告警并暂停流程，记录故障代码便于排查。
算法运行模块保障参数计算精准性。系统内置12种核心声学算法，除表中所列参数外，还涵盖谐波噪音、动态范围等指标计算。算法通过C#编译优化，傅里叶变换运算效率较通用算法提升30%，在384kHz采样率下可实现实时频谱分析。针对不同被测设备，算法参数可灵活配置——测试录音笔时降低THD阈值至0.1%，测试汽车车机时放宽至1%，配置文件支持保存与复用，适配多品类测试需求。算法模块还具备自校准功能，定期调用内置标准信号源验证计算精度，偏差超过0.2dB时自动修正系数。
数据管理模块实现生产协同。测试完成后数据自动保存为Excel格式，包含SN码、参数值、测试时间、操作员等信息，支持按批次、机型、日期筛选查询。系统通过标准接口对接MES系统，采用OPCUA协议实时上传测试数据，包含OK/NG判定结果与关键参数数值，实现生产过程的闭环管控。数据报表模块可自动生成良品率统计、参数分布直方图等分析图表，为生产工艺优化提供数据支撑，报表格式兼容企业ERP系统导入需求。
方案定制阶段聚焦需求匹配。技术团队先开展需求调研，明确被测设备类型（如声卡、汽车车机）、测试参数范围、生产节拍要求等，据此制定硬件配置与软件流程方案。例如针对汽车电子厂商，可集成自动烧录功能，在声学测试前完成车机固件写入；针对消费电子厂商，新增视觉检查模块，同步检测设备外观缺陷。方案确定后输出详细技术规范，包含接口定义、测试流程时序、MES对接字段等内容。
系统制作与部署分两阶段实施。第一阶段完成软硬件开发与组装：硬件方面制作线缆控制器、定制夹具，组装机柜并调试采集卡与PLC的通信；软件方面基于LabVIEW2020开发UI界面，用C#编写算法模块，实现状态机流程与参数计算功能。第二阶段进行现场部署：将系统安装至客户车间，连接电源与MES系统，根据现场环境调整屏蔽箱位置与接口连线；开展操作人员培训，内容涵盖系统启动、流程编辑、故障排查等，确保独立完成日常测试。
运维支持强化系统长效运行。系统内置自检功能，开机自动检测采集卡、PLC、接口通路的运行状态，异常时显示故障代码与排查指南。技术团队提供远程与现场运维服务，远程可通过网络调试算法参数与流程配置，响应时间≤4小时；现场服务涵盖年度校准、部件更换等，校准采用标准音频信号源，对采集卡精度与算法准确性进行验证修正。系统维护记录自动存储，包含校准时间、故障处理内容等，便于设备管理与合规审计。
自动音频声学测试系统通过模块化硬件架构、精准测试原理与自动化软件体系，构建了覆盖多类音频设备的测试解决方案。384kHz采集卡与120dB信噪比保障参数测量精度，PLC控制实现接口自动切换，状态机架构支撑流程标准化运行，MES对接功能打通生产数据链路。该系统既适配声卡、录音笔等小型消费电子，也能满足汽车车机等复杂设备的测试需求，有效降低人工成本与操作误差，提升品控效率。依托定制化设计与全流程运维支持，自动音频声学测试系统为音频设备生产企业提供了兼顾精准性与实用性的测试工具，适配从研发验证到量产检测的全场景需求。欢迎与我司洽谈ATE自动音频系统方案包括声音测试，耳机，音响，汽车车机等的都可以测定制。
硬件架构设计：多接口适配的模块化集成体系
自动音频声学测试系统的硬件以“精准采集+灵活控制”为核心，通过模块化设计实现多设备适配与自动化操作，其架构可分为信号采集、控制调度、承载防护三大单元，各模块协同保障测试精度与效率。信号采集单元是参数测量的核心基础。系统搭载384kHz采样率、32bit分辨率的音频采集卡，信噪比达120dB以上，差分输入范围±10V，可捕捉微弱音频信号的细节特征，满足汽车车机等高保真设备的测试需求。采集卡通过8路莲花输入/输出接口连接被测设备，同时兼容PCIE、USB、光纤、同轴等接口类型，配合线缆控制器实现接口自动切换——由PLC发送指令控制继电器动作，完成不同接口的通路切换，无需手动接线，单接口切换时间≤100ms。针对高精度测试场景，系统可外接屏蔽箱构建无干扰声学环境，屏蔽外界电磁与噪声干扰，提升信噪比测量准确性。
自动音频声学测试系统项目书
承载防护单元强化场景适配性。系统采用一体式可移动机柜，集成主机、PLC控制板、负载盒等组件，机柜底部配备万向轮，重量控制在80kg以内，方便在车间不同工位间转移。机柜台面设计专用夹具接口，可根据被测设备形态定制夹具——测试耳机时采用耳模定位夹具，测试汽车车机时适配面板固定架，夹具定位精度±0.5mm。负载盒内置600Ω标准负载，用于将采集的电压信号转换为声压级参数，满足响度相关指标测试需求。
核心测试原理：参数测量的算法与物理机制
ATE自动音频声学测试系统基于声学信号的电压特性与频率特征，通过采集卡获取电信号后，运用专用算法计算核心参数，其原理覆盖信号幅度、频率响应、失真度、分离度等关键维度，下表详细呈现主要参数的测试原理与系统实现方式：| 参数名称 | 测试原理 | 系统实现方式 |
| 最大输出电平(dB) | 测量被测设备满负荷输出时的声压级，通过负载电压换算功率后计算分贝值 | DAQ采集器测600Ω负载电压，换算功率后代入公式计算，精度±0.1dB |
| 频响(Frequency) | 扫频信号输入被测设备，测量不同频率下的输出幅度，绘制频率响应曲线 | 系统生成20Hz-20kHz扫频信号，采集输出信号幅度，自动生成频响曲线 |
| 总谐波失真(THD) | 基波功率与各次谐波功率比值的对数，反映信号失真程度 | 傅里叶变换分离基波与谐波分量，计算电压比值后换算分贝值，测量范围0.001%-10% |
| 总谐波失真+噪声(THD+N) | 基波功率与谐波+噪声总功率比值，比THD更全面反映信号纯净度 | 采集信号经带阻滤波去除基波，计算剩余信号功率，与总功率比对后换算 |
| 信噪比(SNR) | 有效信号功率与背景噪声功率的比值，体现信号纯净度 | 关闭被测设备信号输出测噪声功率，开启后测总功率，差值即为信号功率，精度±0.5dB |
| 声道分离度 | 左/右声道相互串扰程度，通过单侧信号输入测量对侧泄漏信号幅度计算 | 左声道输入标准信号，测量右声道泄漏电压V2，与输入电压V1比对计算 |
| 声道平衡度 | 左右声道输入相同信号时的输出电压差异，反映声道一致性 | 双声道同步输入1kHz信号，采集左右输出电压VL、VR，计算绝对值差异 |
这些参数的测试逻辑形成完整的音质评价体系，其中SNR与THD+N直接关联声音纯净度主观感受，频响决定音质的均衡性，声道参数影响立体声效果，与掘金平台提出的“客观指标-主观感受”对应关系高度契合。系统通过LabVIEW2020构建测试流程界面，C#编写核心算法模块，实现参数计算的自动化运行，单组参数测试耗时≤2s。
软件与算法体系：自动化与数据化的核心支撑
自动音频声学测试系统的软件采用“状态机架构+模块化算法”设计，实现测试流程自动化、数据处理标准化与生产系统协同化，其功能覆盖测试控制、算法运行、数据管理三大模块。测试控制模块主导流程自动化。系统基于状态机架构设计测试序列，将流程拆解为“接口初始化→SN读取→参数配置→信号采集→计算判定→数据存储”等状态，各状态通过逻辑指令衔接，支持自定义流程编辑。针对需人工干预的环节（如被测设备上电、按键操作），系统通过图形对话框弹窗提供指引，弹窗包含操作示意图与文字说明，操作人员按提示完成动作后点击确认，流程自动续行。测试过程中实时显示关键参数（如输出电压、SNR值）与进度条，异常时立即触发红色告警并暂停流程，记录故障代码便于排查。
算法运行模块保障参数计算精准性。系统内置12种核心声学算法，除表中所列参数外，还涵盖谐波噪音、动态范围等指标计算。算法通过C#编译优化，傅里叶变换运算效率较通用算法提升30%，在384kHz采样率下可实现实时频谱分析。针对不同被测设备，算法参数可灵活配置——测试录音笔时降低THD阈值至0.1%，测试汽车车机时放宽至1%，配置文件支持保存与复用，适配多品类测试需求。算法模块还具备自校准功能，定期调用内置标准信号源验证计算精度，偏差超过0.2dB时自动修正系数。
数据管理模块实现生产协同。测试完成后数据自动保存为Excel格式，包含SN码、参数值、测试时间、操作员等信息，支持按批次、机型、日期筛选查询。系统通过标准接口对接MES系统，采用OPCUA协议实时上传测试数据，包含OK/NG判定结果与关键参数数值，实现生产过程的闭环管控。数据报表模块可自动生成良品率统计、参数分布直方图等分析图表，为生产工艺优化提供数据支撑，报表格式兼容企业ERP系统导入需求。
系统落地与效能优化：从部署到运维的全流程保障
自动音频声学测试系统遵循“方案定制-系统制作-部署调试-运维支持”的落地流程，通过定制化服务与标准化流程，确保系统快速适配生产场景并持续稳定运行。方案定制阶段聚焦需求匹配。技术团队先开展需求调研，明确被测设备类型（如声卡、汽车车机）、测试参数范围、生产节拍要求等，据此制定硬件配置与软件流程方案。例如针对汽车电子厂商，可集成自动烧录功能，在声学测试前完成车机固件写入；针对消费电子厂商，新增视觉检查模块，同步检测设备外观缺陷。方案确定后输出详细技术规范，包含接口定义、测试流程时序、MES对接字段等内容。
系统制作与部署分两阶段实施。第一阶段完成软硬件开发与组装：硬件方面制作线缆控制器、定制夹具，组装机柜并调试采集卡与PLC的通信；软件方面基于LabVIEW2020开发UI界面，用C#编写算法模块，实现状态机流程与参数计算功能。第二阶段进行现场部署：将系统安装至客户车间，连接电源与MES系统，根据现场环境调整屏蔽箱位置与接口连线；开展操作人员培训，内容涵盖系统启动、流程编辑、故障排查等，确保独立完成日常测试。
运维支持强化系统长效运行。系统内置自检功能，开机自动检测采集卡、PLC、接口通路的运行状态，异常时显示故障代码与排查指南。技术团队提供远程与现场运维服务，远程可通过网络调试算法参数与流程配置，响应时间≤4小时；现场服务涵盖年度校准、部件更换等，校准采用标准音频信号源，对采集卡精度与算法准确性进行验证修正。系统维护记录自动存储，包含校准时间、故障处理内容等，便于设备管理与合规审计。
自动音频声学测试系统通过模块化硬件架构、精准测试原理与自动化软件体系，构建了覆盖多类音频设备的测试解决方案。384kHz采集卡与120dB信噪比保障参数测量精度，PLC控制实现接口自动切换，状态机架构支撑流程标准化运行，MES对接功能打通生产数据链路。该系统既适配声卡、录音笔等小型消费电子，也能满足汽车车机等复杂设备的测试需求，有效降低人工成本与操作误差，提升品控效率。依托定制化设计与全流程运维支持，自动音频声学测试系统为音频设备生产企业提供了兼顾精准性与实用性的测试工具，适配从研发验证到量产检测的全场景需求。欢迎与我司洽谈ATE自动音频系统方案包括声音测试，耳机，音响，汽车车机等的都可以测定制。
